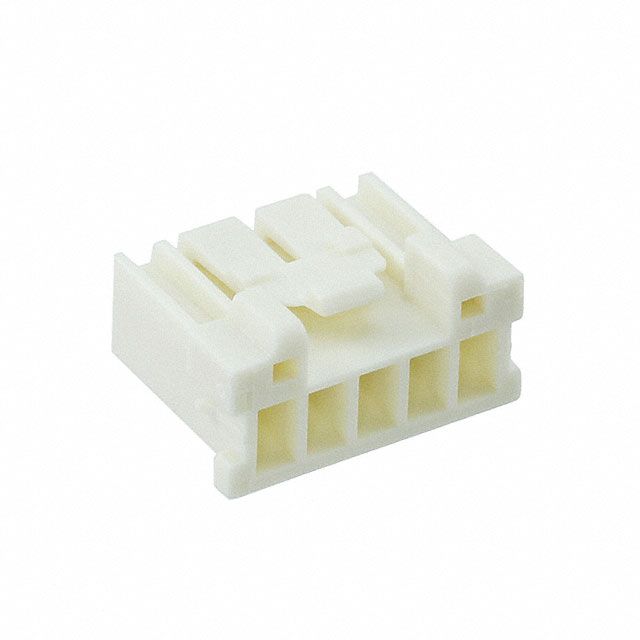

1747066-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 1 5pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 1747066-5
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 外壳 1747066-5

1747066-5概述


    产品简介


    本产品是一款适用于线到板连接的应用的插头型插座式接头。其主要功能是通过电线连接电路板上的器件,广泛应用于电源和信号传输等领域。型号为1747066-5的“GRACE INERTIA 2.5”线到板连接器具有5个位置的接头,采用2.5mm间距的设计,能够实现稳定的电气连接,并且具备良好的机械性能和耐用性。这款产品适合于需要高可靠性的电子设备中使用,如工业控制、通信设备、医疗设备等。

    技术参数


    - 中心线间距(Pitch): 2.5mm [0.098英寸]
    - 位置数量: 5
    - 连接系统: 线到板连接
    - 连接器类型: 插头
    - 插座类型: 插座
    - 接触类型: 针
    - 接触材料: 黄铜合金
    - 接触布局: 直列
    - 终止方法: 压接
    - 额定电压: 50V AC
    - 操作温度范围: -30°C至105°C [-22°F至221°F]
    - 包装数量: 每包500个
    - 包装方式: 袋装
    - 阻燃等级: UL 94V-0
    - 防水密封: 不可密封
    - 安装方式: 线缆安装(自由悬挂)
    - 接触方式: 插针
    - 连接器长度: 14.6mm [0.574英寸]
    - 连接器高度: 7.65mm [0.301英寸]

    产品特点和优势


    1. 高效连接: 2.5mm的中心线间距设计使其能够提供高效的电连接,适合于高密度电路板的设计。
    2. 稳定耐用: 铜合金材料的接触件提供了优良的导电性和耐久性,而尼龙6/6 GF材料的外壳则确保了机械强度。
    3. 高可靠性: 经过严格测试,能够在广泛的温度范围内稳定运行,适应不同的工作环境。
    4. 易于安装: 免费悬挂的安装方式和压接式的终止方法,使得安装和维护更加便捷。
    5. 安全认证: 符合欧盟RoHS和REACH标准,确保产品在使用过程中的安全性。

    应用案例和使用建议


    应用案例
    1. 工业控制: 在自动化生产线中,该连接器可以用于传感器和执行器之间的信号传输。
    2. 通信设备: 在路由器和交换机中,它可以用作电源和信号接口的连接点。
    3. 医疗设备: 在医疗器械中,该连接器的高可靠性适用于复杂的生命支持系统。
    使用建议
    1. 正确压接: 为了保证连接的可靠性,务必按照制造商的说明进行正确的压接操作。
    2. 合理布线: 尽量减少线缆的弯曲半径,避免过度弯折导致线缆损坏。
    3. 散热设计: 在高温环境下使用时,需注意良好的散热设计以确保连接器的长期稳定运行。
    4. 环境适应: 由于工作温度范围较广,使用时需考虑不同环境条件下的影响。

    兼容性和支持


    - 兼容部件: 该产品属于“GRACE INERTIA 2.5”系列,还包括其他类型的插头和插座,如“GIC 2.5 W PLUG HSG 3P NATURAL”和“GIC 2.5 ON TAPE HDR 3/5P BLUE”。
    - 技术支持: 如有任何技术问题,用户可以通过电话 +1 800 522 6752 联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 压接失败:
    - 解决方法:检查压接工具是否符合要求,严格按照制造工艺进行压接。
    2. 温度过高导致故障:
    - 解决方法:在高温环境中使用时,增加散热措施,如使用散热片或风冷装置。
    3. 信号干扰:
    - 解决方法:采用屏蔽电缆,并合理规划走线路径,减少电磁干扰。

    总结和推荐


    总体而言,型号为1747066-5的“GRACE INERTIA 2.5”线到板连接器凭借其高效连接、稳定耐用、高可靠性以及丰富的兼容性,在众多应用场景中表现优异。无论是工业控制还是通信设备,它都能提供出色的性能和可靠性。因此,强烈推荐使用该产品,尤其是在对连接器性能和稳定性有较高要求的应用场合。

1747066-5参数

参数
触头端接 压接
针脚数 5pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1747066-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1747066-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1747066-5 1747066-5数据手册

1747066-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
