02560993-000

产品分类:
厂牌: TE CONNECTIVITY
产品描述: DC-SE 系列 LVDT 在满量程位移范围内提供了 0-5 VDC 或 1-6 VDC 输出信号。
供应商型号: 223-1851-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY  02560993-000

02560993-000概述

    电子元器件技术手册:LVDT DC-SE 1000

    产品简介

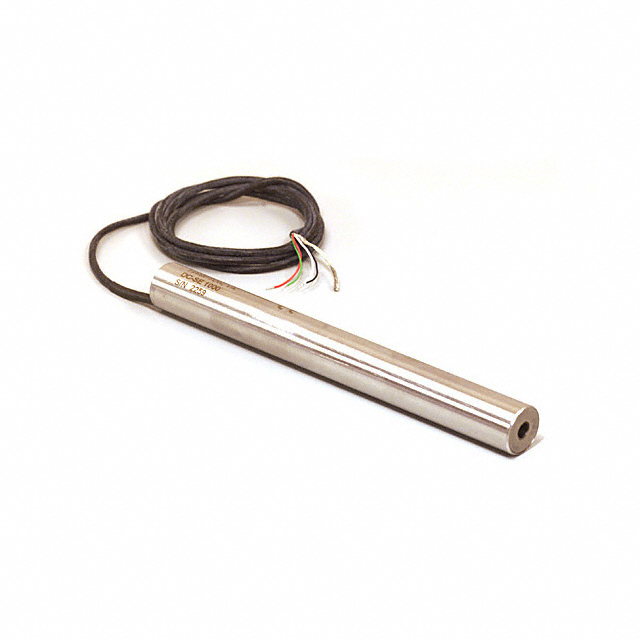

    LVDT DC-SE 1000是一款通用直流线性位移变压器(Linear Variable Differential Transformer, LVDT)传感器,主要应用于位置测量。其产品类型为位置传感器,具备高精度的位置测量能力。LVDT传感器广泛用于工业自动化、航空航天、机器人技术以及汽车制造业等领域。

    技术参数


    - 供电电压范围:8.5 – 28 V
    - 产品形状:圆柱形
    - 直径:19.05 mm [0.75 in]
    - 外壳材料:不锈钢
    - 线性误差(全范围):±0.25%
    - 输出信号类型:0 – 5 V,1 – 6 V
    - 操作温度范围:-25 – 85 °C [-13 – 185 °F]
    - 防护等级:IP61

    产品特点和优势


    LVDT DC-SE 1000具有以下独特功能和优势:
    1. 高精度:线性误差仅为±0.25%,保证了其在多种复杂环境下的准确度。
    2. 耐用性强:采用不锈钢材质,适用于严苛的工作环境。
    3. 广泛的供电电压范围:从8.5 V到28 V,满足不同应用场景的需求。
    4. 多种输出信号类型:可提供0 – 5 V和1 – 6 V两种信号输出,便于集成不同系统。

    应用案例和使用建议


    LVDT DC-SE 1000在多个行业中均有广泛应用,如:
    - 工业自动化:精确控制机械设备的位置和运动。
    - 航空航天:监测飞机和火箭发动机的振动和位移。
    - 机器人技术:确保机器人手臂的精准定位。
    使用建议:
    - 确保供电电压在指定范围内以维持传感器的最佳性能。
    - 在高温或低温环境中使用时,注意散热或保温措施,确保传感器正常工作。
    - 在安装过程中避免物理损伤,特别是在安装不锈钢外壳时要轻柔处理。

    兼容性和支持


    LVDT DC-SE 1000具有良好的兼容性,能够与其他电子元器件配合使用。如果您需要进一步的技术支持或配件咨询,请联系制造商,电话:+1 800 522 6752。

    常见问题与解决方案


    - Q: 传感器无法正常工作。
    - A: 检查供电电压是否符合要求,确认连接正确无误。
    - Q: 输出信号不稳定。
    - A: 检查传感器的安装是否稳固,避免振动和冲击对信号的影响。
    - Q: 测量精度低于预期。
    - A: 检查工作环境是否超出其操作温度范围,或者检查是否有外部电磁干扰。

    总结和推荐


    LVDT DC-SE 1000以其高精度、高耐用性和广泛的供电电压范围,成为各种复杂环境下的理想选择。无论是在工业自动化还是航空航天领域,它都能表现出色。总体来说,我们强烈推荐使用这款传感器,尤其是在需要高精度位置测量的应用中。对于需要更多技术支持的客户,制造商提供了全面的支持和服务,确保您的项目顺利进行。

02560993-000参数

参数
长*宽*高 175mm*175mm*175mm
零件状态 在售
包装方式 散装

02560993-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

02560993-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 02560993-000 02560993-000数据手册

02560993-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
