首页  >  产品百科  >  NB-PTCO-165

NB-PTCO-165

产品分类: 温度传感器
厂牌: TE CONNECTIVITY
产品描述: Pt1000 RTD 薄膜元件是一种 RTD 传感器,在 0°C 时的基本电阻值为 1000 欧姆。符合 DIN EN 60751 标准。
供应商型号: NB-PTCO-165
供应商: Master
标准整包数: 5

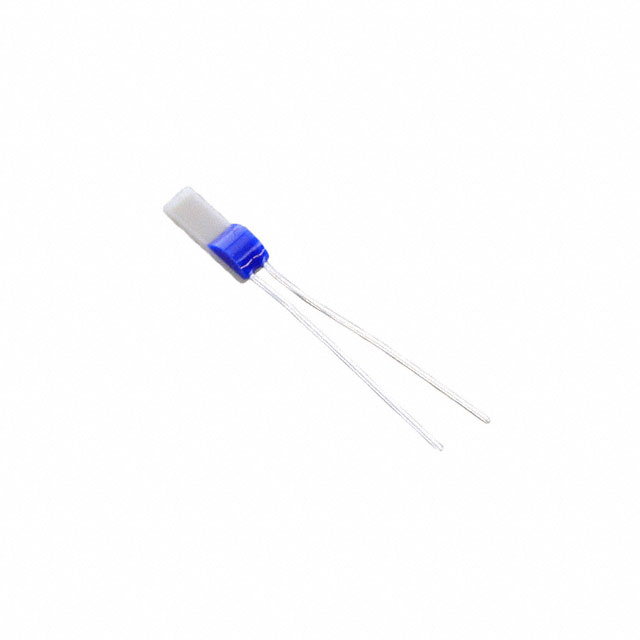

TE CONNECTIVITY 温度传感器 NB-PTCO-165

NB-PTCO-165概述

    电子元器件产品技术手册:NB-PTCO-165 Pt1000 RTD薄膜元件

    1. 产品简介


    NB-PTCO-165是一款Pt1000电阻温度检测器(RTD)薄膜元件,主要用于温度传感器。该元件采用了铂金属材料和陶瓷基底,具有高精度和稳定性的特点,适用于各种工业和实验室环境中的温度测量应用。

    2. 技术参数


    - 基本参数:
    - 产品型号:NB-PTCO-165
    - 产品描述:Pt1000, 2.0x2.3, Class T, PTFC102T1A0
    - 尺寸:长2.3mm(0.09英寸),宽2mm(0.078英寸),高1.1mm(0.043英寸)
    - 导线直径:0.3mm(0.011英寸)
    - 导线长度:10mm(0.393英寸)

    - 性能参数:
    - 温度系数(TCR):3850 ppm/°C
    - 精度(在参考温度下):±0.1°C
    - 操作温度范围:-30°C至200°C(-22°F至392°F)
    - 电气特性:
    - 电阻值:1000Ω
    - 引脚数量:2个
    - 元件类型:铂金属薄膜温度元件
    - 容差等级:Class T (AA) / F0.1

    - 工作环境:
    - 操作温度范围:-30°C至200°C(-22°F至392°F)


    3. 产品特点和优势


    NB-PTCO-165 Pt1000 RTD薄膜元件具备以下独特功能和优势:
    - 高精度:精度可达±0.1°C,确保在各种环境下的测量准确性。
    - 稳定性:采用铂金属材料和陶瓷基底,保证元件在长时间使用中的稳定性。
    - 耐温范围广:操作温度范围为-30°C至200°C,适合各种工业和实验室环境。
    - 易于安装:紧凑设计使得安装过程简便快捷。
    - 可靠性:无铅、卤素含量低,符合欧盟RoHS指令要求,确保使用安全。

    4. 应用案例和使用建议


    - 应用场景:
    - 工业自动化系统中的温度监控
    - 实验室精密温度测量
    - 航空航天领域的高精度温度测量
    - 使用建议:
    - 在安装过程中应避免导线过度弯曲或受到机械应力。
    - 建议在高温环境下使用时进行定期校准,以确保测量精度。
    - 避免长时间暴露在极端低温环境中,以免影响元件的长期稳定性。

    5. 兼容性和支持


    - 兼容性:
    - 该元件与TE公司其他相关的接头和配件兼容,具体型号如下:
    - ZPF000000000207515
    - JN1003B08-35PN
    - ZPF000000000200362
    - ZPF000000000200355
    - ZPF000000000136959
    - ZPF000000000105437
    - 89-05KA-0U
    - 支持服务:
    - 如需技术支持,请致电+1 800 522 6752
    - 详细的技术文档和合规信息可访问TE官网

    6. 常见问题与解决方案


    - 问题一:元件测量不准确。
    - 解决方案:检查是否有外界干扰或电气连接不良,必要时重新校准。

    - 问题二:导线损坏。
    - 解决方案:及时更换新的导线或重新焊接连接点,确保导线连接稳固。
    - 问题三:元件长时间使用后出现漂移。
    - 解决方案:定期进行校准,以保持测量的精确性。

    7. 总结和推荐


    总体来看,NB-PTCO-165 Pt1000 RTD薄膜元件具有高精度、高稳定性和广泛的温度适应性,特别适用于需要高精度温度测量的应用场合。其优秀的性能和可靠的耐用性使其在市场上具有很高的竞争力。因此,我们强烈推荐使用该元件来满足各种工业和科研需求。

NB-PTCO-165参数

参数
温度阈值 -
精度 ±0.1%
温度范围 200°C
长*宽*高 2mm*1.1mm*2.3mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

NB-PTCO-165厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB-PTCO-165数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 温度传感器 TE CONNECTIVITY NB-PTCO-165 NB-PTCO-165数据手册

NB-PTCO-165封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.864 ¥ 32.7281
250+ $ 3.1588 ¥ 26.2502
500+ $ 3.0279 ¥ 24.7951
1250+ $ 2.7008 ¥ 22.1169
2500+ $ 2.6797 ¥ 21.9441
3750+ $ 2.6692 ¥ 21.8577
5000+ $ 2.6692 ¥ 21.8577
库存: 1000
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 163.64
