首页  >  产品百科  >  8-1625966-0

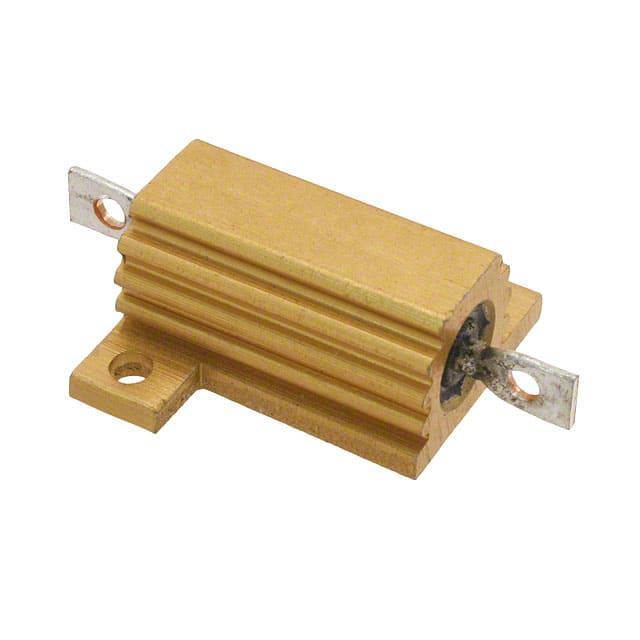

8-1625966-0

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 47Ω 16W 底座安装 36.5mm*21mm*11mm
供应商型号: U-8-1625966-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 8-1625966-0

8-1625966-0概述

    高质量文章:铝制封装功率电阻产品介绍

    产品简介


    铝制封装功率电阻(Type HS系列)是TE Connectivity公司推出的一系列高稳定性和高品质的线绕电阻。该系列产品提供从5瓦到300瓦的功率范围,并且还有500瓦和1000瓦的版本可供选择。这些电阻器特别适用于需要高功率处理能力的应用场景,如制动电阻、平衡电阻、电容充电和放电、Crowbar保护电路、滤波电路、电机控制系统等。它们广泛应用于电力供应系统、发电设备和牵引行业等领域。

    技术参数


    | 规格 | HSA系列(5W-75W) | HSC系列(100W-300W) |
    |
    | 散热条件下额定功率(W) | 10, 16, 25, 50, 75 | 100, 150, 200, 250, 300 |
    | 无散热条件下额定功率(W) | 5.5, 8, 12.5, 20, 45 | 50, 55, 50, 60, 75 |
    | 最小欧姆值 | R01 | R05 |
    | 最大欧姆值 | 10K, 15K, 36K, 100K, 50K | 100K, 100K, 50K, 68K, 82K |
    | 最大工作电压(直流或交流有效值)(V) | 160, 265, 550, 1250, 1400 | 1900, 2500, 1900, 2200, 2500 |
    | 击穿电压(峰值交流电压)(V) | 1400, 1400, 2500, 2500, 5000 | 5000, 5000, 5600, 5600, 5600 |
    | 稳定性(1000小时后电阻变化百分比)(%) | 11112 | 2 233 3 |

    产品特点和优势


    1. 长期可靠性:铝制封装功率电阻系列有着超过50年的设计制造经验,确保了其高度的可靠性和稳定性。
    2. 功率范围广:提供从5瓦到300瓦的宽泛功率范围,满足各种应用需求。
    3. 定制化设计:提供包括线圈、接线端子、安装方式等多种定制化选项,满足特殊应用需求。
    4. 低阻抗、低电感:特别设计的低阻抗和低电感版本能够适应更高电压的应用场景。

    应用案例和使用建议


    这些铝制封装功率电阻在多个工业领域都有广泛应用,比如作为电机系统的制动电阻和平衡电阻。在电力供应系统中,这些电阻器可用于电容充电和放电过程中的能量吸收。为了保证产品的最佳性能,在安装时需要合理选择合适的散热器以降低工作温度。此外,对于高脉冲能量的应用,需要根据产品的最大能量承受能力和过载曲线进行适当的调整。

    兼容性和支持


    铝制封装功率电阻系列产品与多种电气设备具有良好的兼容性,可以通过TE Connectivity广泛的分销网络获取。TE Connectivity还提供了全面的技术支持和咨询服务,包括对电阻器的脉冲应用测试、高压应用指导以及低阻抗值、不同安装方式和接线类型的详细信息。

    常见问题与解决方案


    1. 如何选择合适的散热器?
    - 根据电阻器的工作功率选择合适尺寸和散热性能的散热器。通常需要考虑散热面积、材料和热传导率等因素。

    2. 如果发现电阻值超出允许误差范围怎么办?
    - 检查安装条件是否符合要求,尤其是安装方式和连接紧固程度。若问题依旧存在,可能需要更换新的电阻器。

    总结和推荐


    铝制封装功率电阻系列产品以其高可靠性和广泛的功率范围成为许多应用场景的理想选择。TE Connectivity丰富的设计经验和完善的配套服务使其在市场上具有极强的竞争力。我们强烈推荐这一系列电阻器用于需要高功率处理能力且对可靠性要求较高的场合。

8-1625966-0参数

参数
额定功率 16W
电阻个数 -
引脚数量 -
电阻值 47Ω
温度系数 ±50ppm/℃
精度 ±5%
长*宽*高 36.5mm*21mm*11mm
安装方式 底座安装
包装方式 散装

8-1625966-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1625966-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 8-1625966-0 8-1625966-0数据手册

8-1625966-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.961 ¥ 16.6685
150+ $ 1.648 ¥ 14.008
200+ $ 1.4076 ¥ 11.9646
2000+ $ 1.3158 ¥ 11.1843
4000+ $ 1.224 ¥ 10.404
10000+ $ 1.1322 ¥ 9.6237
库存: 90
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 1000.11
