W28-XQ1A-11

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 32V 250V 1 11A 热敏式 按下重置 面板安装 19.31mm(长度)*54.22mm(高度)
供应商型号: W28-XQ1A-11
供应商: Master
标准整包数: 5

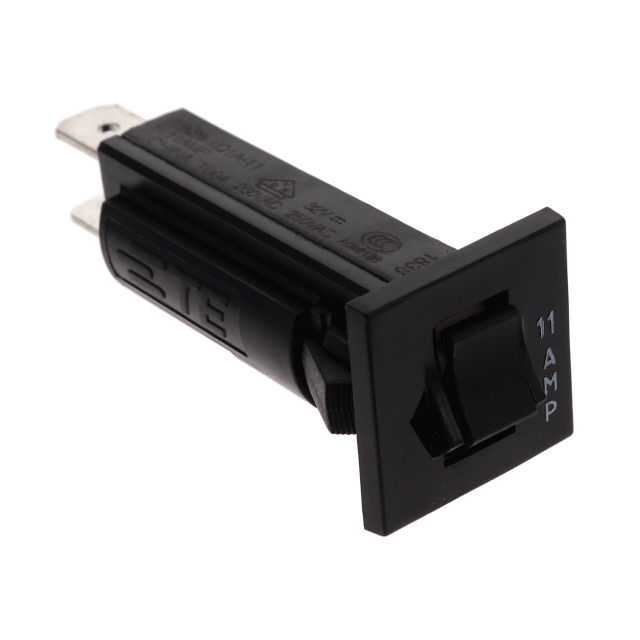

TE CONNECTIVITY 断路器 W28-XQ1A-11

W28-XQ1A-11概述


    产品简介


    W28-XQ1A-11 热敏系列断路器 是一款由 Potter & Brumfield 生产的电路保护装置,主要适用于工业和家庭用电环境中。这款断路器通过其热敏特性和系列跳闸机制,确保当电流超过额定值时能够迅速切断电源,以防止过载和短路造成的损害。该产品具备一系列的技术优势和应用场景,使其成为电气系统中不可或缺的安全保护设备。

    技术参数


    - 额定电压:交流 250 VAC / 直流 32 VDC
    - 电流等级:11 A
    - 极数:单极(1 Pole)
    - 动作时间:在200%额定电流下,跳闸时间为2.2至15秒
    - 中断能力:1000A @ 250VAC / 32VDC
    - 安装方式:面板安装(Snap-In Panel Mount)
    - 终端配置:直型快速连接端子(6.35 mm [0.25 in] 直接快速连接端子)
    - 尺寸:推荐面板厚度为0.81 – 1.57 mm([0.032 – 0.062 in])

    产品特点和优势


    1. 高安全性:采用热敏技术和系列跳闸机制,能够在电流超载时迅速断开电源,提供可靠的过载保护。
    2. 高可靠性:经过严格测试和验证,具有较高的可靠性和稳定性,适合长期稳定运行。
    3. 易于安装:采用简便的面板安装方式,可以快速安装并投入使用。
    4. 广泛适用性:适合各种工业和家庭用电环境,如电器设备、家用电器等。

    应用案例和使用建议


    应用案例:
    - 在工业生产线上用于保护电机和变压器等关键设备。
    - 在家用电器中作为过载保护,如空调、洗衣机等。
    使用建议:
    - 在选择安装位置时,应考虑环境温度和空间大小,确保断路器正常工作。
    - 定期检查和维护断路器,确保其功能正常。
    - 在安装过程中遵循安全操作规程,确保人身安全。

    兼容性和支持


    该断路器具有良好的兼容性,可以与其他 Potter & Brumfield 的产品及一些第三方配件配合使用,例如密封插头、单线密封、AMP SuperSeal 连接器等。若需要技术支持或帮助,可拨打技术支持热线 +1 800 522 6752 联系 Potter & Brumfield 的客服团队。

    常见问题与解决方案


    1. 问题:断路器跳闸频繁。
    - 解决方案:检查负载情况,排除可能的短路或过载现象。
    2. 问题:断路器无法复位。
    - 解决方案:检查内部是否有故障,如有必要请专业技术人员进行维修。
    3. 问题:断路器表面有烧焦痕迹。
    - 解决方案:可能是由于电流过大导致,需要更换新的断路器。

    总结和推荐


    W28-XQ1A-11 热敏系列断路器 具备高安全性、高可靠性和易于安装的特点,广泛应用于各种工业和家庭用电环境。对于需要可靠电路保护的应用场合,它是一个非常不错的选择。强烈推荐给需要高性能电路保护设备的用户。

W28-XQ1A-11参数

参数
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 11A
极数 1
长*宽*高 19.31mm(长度)*54.22mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XQ1A-11厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XQ1A-11数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XQ1A-11 W28-XQ1A-11数据手册

W28-XQ1A-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.0735 ¥ 76.8525
25+ $ 8.4693 ¥ 70.4187
50+ $ 8.3385 ¥ 69.3312
100+ $ 7.9924 ¥ 66.4184
150+ $ 4.9184 ¥ 40.8728
300+ $ 3.8719 ¥ 31.7066
450+ $ 3.798 ¥ 31.1018
600+ $ 3.798 ¥ 31.1018
库存: 3759
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 384.26
直接购买
加入购物车
