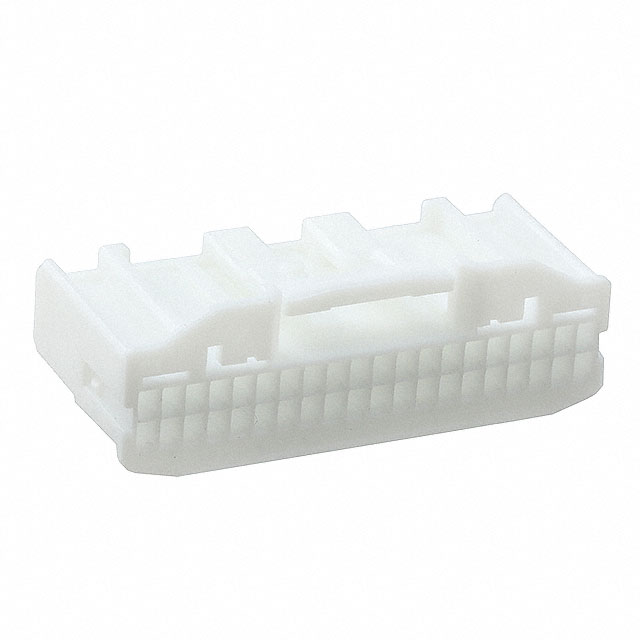

1318389-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 40路, 2.2mm节距, 2行
供应商型号: 26M-1318389-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1318389-1

1318389-1概述


    产品简介


    本产品是一款专门用于连接电线到电路板、设备或电线之间的终端插座(Housing for Female Terminals),型号为1318389-1,隶属于0.64/025 Connector系统。该产品提供40个位置,具有2.2毫米(0.087英寸)的中心线间距。这种终端插座广泛应用于汽车制造、家电设备和工业自动化等领域。

    技术参数


    - 主要规格:
    - 位置数:40
    - 中心线间距:2.2毫米(0.087英寸)
    - 接头系统:线到板、线到设备、线到线
    - 接触尺寸:0.63毫米
    - 最大操作温度:-30°C至105°C
    - 包装数量:100
    - 电气特性:
    - 额定电压:12V DC
    - 机械特性:
    - 安装类型:电缆悬挂式
    - 接触类型:插槽式(Receptacle)
    - 锁定功能:在终端上
    - 极化方式:有极化
    - 端子定位确认:支持
    - 其他特性:
    - 密封性:不密封
    - 材质:聚对苯二甲酸丁二醇酯(PBT)

    产品特点和优势


    该产品具有以下几个显著的特点和优势:
    - 高可靠性:提供40个位置的连接,满足多种连接需求。
    - 极化的接口:确保正确的连接方向,防止错误连接导致的损坏。
    - 宽泛的工作温度范围:能够在-30°C到105°C的温度范围内稳定工作,适用于各种严苛环境。
    - 易于识别的颜色编码:自然色,便于在复杂环境下识别。
    - 多点锁定机制:提高连接稳定性,减少因振动或外部力导致的接触松动。

    应用案例和使用建议


    应用案例
    该产品通常用于汽车电子控制单元(ECU)、工业自动化设备和家用电器等领域。例如,在汽车电子系统中,它可以作为控制模块和传感器之间的连接装置,确保信号传输的可靠性和稳定性。
    使用建议
    为了确保最佳性能,我们建议在组装时仔细检查每个连接点,确保极化正确且稳固。另外,建议在高温环境下使用时定期检查产品的温度状况,以保证安全运行。

    兼容性和支持


    该产品与多种0.64/025系列的连接器和配件兼容,如1318384-5、1376360-1等。TE公司提供了详尽的技术支持和服务,客户可以通过电话+1 800 522 6752获得技术支持。

    常见问题与解决方案


    1. 问题:产品在高温下无法正常工作。
    - 解决方案:请检查是否有过度的热源影响,并确保在规定的温度范围内使用。
    2. 问题:连接不稳定。
    - 解决方案:确认锁紧机制已完全激活,重新插入连接器并再次确认。

    总结和推荐


    总体而言,1318389-1型号的终端插座凭借其高可靠性和广泛的适用性,在各类电子产品和设备中具有很强的应用价值。它适合在需要高密度连接和稳定性的场合使用。基于其优越的性能和良好的兼容性,我们强烈推荐这一产品给需要高性能连接解决方案的客户。

1318389-1参数

参数
排数 2
间距 2.2
针脚数 40
长*宽*高 46.2mm*46.2mm*15.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1318389-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1318389-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1318389-1 1318389-1数据手册

1318389-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
