3-1625958-3

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-3-1625958-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  3-1625958-3

3-1625958-3概述


    产品简介

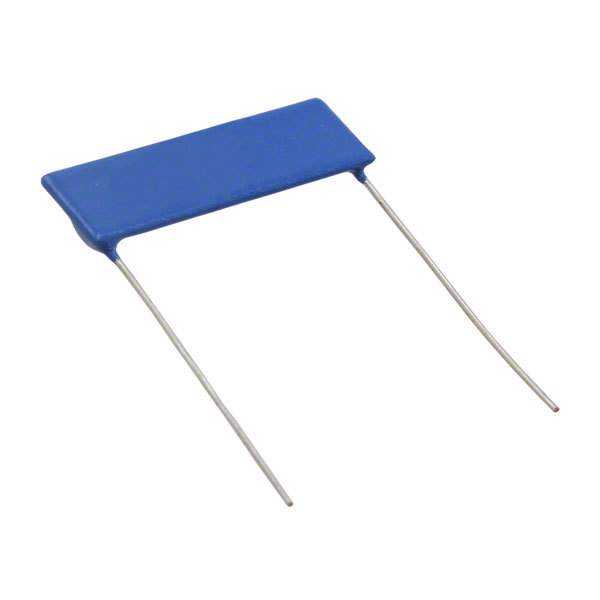

    HBA, HB1 和 HB3 系列高电压电阻器 是TE Connectivity公司设计制造的一种高性能电阻器,适用于高压、工业控制、医疗以及通用用途。这些电阻器具有环氧涂层,具备轴向或径向引线选项,其阻值范围从1kΩ到1GΩ,并且标准的额定工作电压为20kV,可定制至30kV。它们采用优质材料制造,旨在提供最优的可靠性和稳定性。

    技术参数


    - 功率耗散:
    - HBA:20°C时 0.8W,70°C时 0.4W
    - HB1:20°C时 2.0W,70°C时 1.0W
    - HB3:20°C时 4.0W,70°C时 2.0W
    - 阻值:
    - 最小:HBA - 1kΩ,HB1和HB3 - 10kΩ
    - 最大:HBA - 120MΩ,HB1和HB3 - 1GΩ
    - 电阻容差(可按要求提高精度):
    - 1%,2%,5%
    - 最大工作电压:
    - HBA - 1kV
    - HB1 - 7.5kV
    - HB3 - 15kV
    - 绝缘电阻:
    - 所有型号均大于106MΩ(环氧涂层)
    - 负载稳定性:
    - 1000小时@70°C变化率 ±0.5%
    - 温度快速变化:
    - -55°C至125°C循环5次变化率 ±0.1%
    - 耐焊接热冲击:
    - 350°C下3.5秒变化率 0.05%
    - 温度系数(可选±20ppm/°C):
    - ±100ppm/°C
    - 电压系数:
    - 阻值在100kΩ以下几乎可忽略不计

    产品特点和优势


    - 高压元件:最高可承受15kV电压,满足最苛刻的应用需求。
    - 高比表面积:相比其他产品,具有更高的体积功率比,有助于解决PCB装配问题。
    - 宽泛的阻值范围:从1kΩ到1GΩ,支持从1%容差起的定制。
    - 已建立的产品,证明的可靠性:长期生产经验保证了产品的稳定性和可靠性。
    - 低电感:适合需要高速切换的应用。

    应用案例和使用建议


    - 高压应用:如电压分压器、浪涌保护、滤波、平衡电路及限流电路。
    - 建议:由于其高温稳定性,可用于高温环境下的精密测量和控制装置。

    兼容性和支持


    - 兼容性:该系列电阻器可与其他同类电子元器件或设备兼容。
    - 支持:TE Connectivity提供全面的技术咨询和支持,包括国际、MIL和客户特定标准测试。

    常见问题与解决方案


    - 问题:长时间运行后阻值变化?
    - 解决方案:检查安装环境是否符合规定的工作温度范围,确保良好散热。
    - 问题:电阻器表面温度过高?
    - 解决方案:使用更大尺寸型号以降低温升,或优化散热措施。

    总结和推荐


    HBA, HB1 和 HB3 系列电阻器以其高电压承受能力、精确的阻值和卓越的稳定性,在高压、工业控制、医疗设备等高端应用中表现出色。其独特的性能和广泛的应用范围使其在市场上具有很强的竞争优势。因此,对于需要高可靠性、高精度电阻器的应用场合,我们强烈推荐这些产品。

3-1625958-3参数

参数
安装方式 通孔安装

3-1625958-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1625958-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 3-1625958-3 3-1625958-3数据手册

3-1625958-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.6816 ¥ 48.2936
55+ $ 4.8101 ¥ 40.8859
150+ $ 4.5288 ¥ 38.4948
250+ $ 4.3146 ¥ 36.6741
1000+ $ 4.131 ¥ 35.1135
10000+ $ 3.978 ¥ 33.813
20000+ $ 3.7536 ¥ 31.9056
50000+ $ 3.468 ¥ 29.478
库存: 383
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1207.34
