86BSD150PA-3AIC

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 86BSD 是一款外形小巧、介质兼容的压阻式硅压力传感器,封装在 316L 不锈钢外壳中并可提供数字输出信号。
供应商型号: Q-86BSD150PA-3AIC
供应商: 期货订购
标准整包数: 30
TE CONNECTIVITY 压力传感器 86BSD150PA-3AIC

86BSD150PA-3AIC概述

    # 86BSD 数字输出压力传感器技术手册

    产品简介


    基本介绍

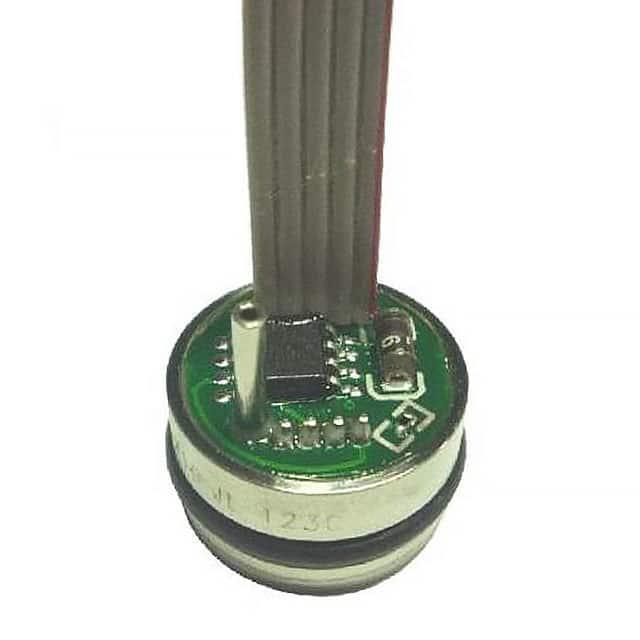

    86BSD 是一款采用不锈钢外壳和O型圈密封设计的小型数字输出压力传感器。该产品可以提供绝对和表压测量,特别适用于高精度和低压力的应用场合。86BSD 支持 I2C 和 SPI 接口协议,并提供 3.3VDC 或 5.0VDC 两种供电电压选择。
    主要功能
    - 不锈钢外壳,带有O型圈密封
    - 支持压力/温度读出
    - 14位数字输出
    - 集成电路(ASIC)校准
    - 可选电缆/连接器配置
    - 低功耗选项
    应用领域
    86BSD 广泛应用于多个领域,包括:
    - 液位控制
    - 罐体液位测量
    - 腐蚀性流体和气体测量系统
    - 密封系统
    - 进气歧管压力测量
    - 大气压力测量
    - 潜水深度监测

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 供电电压 | 2.7 | 3.3 | 5.5 | V
    | 工作环境温度 | -40 | 25 | 125 | °C
    | 准确度 | -0.25 | 0.25 % | 包括线性度、滞后和重复性 |
    | 总误差带 | -1 | 1 % | 包括校准误差和温度影响 |
    | 压力分辨率 | 0.008 %
    | 温度准确度 | -1.5 1.5 | °C | 比最佳拟合直线 (BFSL) 的偏差 |
    | 输入电压范围 | 2.7 | 3.3 | 5.5 | V
    | 工作电流 | 3 mA
    | 绝缘电阻 | 50 MΩ | 50VDC 时的绝缘电阻 |
    | 过压保护 | 2 400 | psi | 2倍额定压力 |
    | 破裂压力 | 3 600 | psi | 3倍额定压力 |
    | 输出压力分辨率 14 Bit
    | 输出温度分辨率 8 | 11 | Bit

    产品特点和优势


    86BSD 数字输出压力传感器具有多种独特的功能和优势:
    - 支持O型圈安装
    - ±0.25%的精度
    - ±1.0%的总误差带
    - I2C 或 SPI 接口协议
    - 14位数字输出
    - 可选电缆/连接器配置
    - 低功耗选项
    这些特点使其在高精度测量和复杂系统中具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    86BSD 常用于罐体液位测量和腐蚀性液体的测量。例如,在石油钻井平台中,它可以用来监测储油罐的液位变化;在化工厂中,它可以帮助实时监控管道内腐蚀性气体的压力。
    使用建议
    为了获得最佳性能,建议在安装过程中确保传感器的O型圈密封良好,并且避免直接机械接触传感器的不锈钢膜片。对于某些特殊应用,如潜水深度监测,建议定期进行校准以保持精度。

    兼容性和支持


    86BSD 支持 I2C 和 SPI 接口协议,可以方便地与其他电子设备集成。制造商提供了详细的技术支持文档,可以通过电话或电子邮件获取更多帮助。

    常见问题与解决方案


    1. 问题:传感器出现无响应现象
    - 解决方案:检查供电电压是否在规定的范围内,并确认接线是否正确连接。
    2. 问题:读数不准确
    - 解决方案:首先确认传感器是否在校准温度范围内,然后检查传感器的连接和接地情况。
    3. 问题:设备过热
    - 解决方案:确保传感器的工作温度在规定的范围内,如果超出限制,则需要采取适当的散热措施。

    总结和推荐


    86BSD 数字输出压力传感器是一款高性能、低成本的解决方案,广泛应用于多个领域。它具备高精度、低功耗和良好的温度稳定性,非常适用于需要精确测量的压力控制系统。鉴于其卓越的性能和多功能性,我们强烈推荐这一产品。
    如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

86BSD150PA-3AIC参数

参数
精度 ±0.25%
输出类型 I²C
压力类型 绝对
最大工作压力 2.06843MPa
工作压力范围 1.03421MPa
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 9.3mm(高度)
安装方式 导线安装
应用等级 工业级
零件状态 停产
包装方式 管装

86BSD150PA-3AIC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86BSD150PA-3AIC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86BSD150PA-3AIC 86BSD150PA-3AIC数据手册

86BSD150PA-3AIC封装设计

查看详情并下载
Symbol
Footprint
3D Model
