02560546-000

产品分类:
厂牌: TE CONNECTIVITY
产品描述: E 系列 LVDT 非常经济实惠,适用于多种需要 LVDT 性能和可靠性但预算有限的应用。
供应商型号: Q-02560546-000
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY  02560546-000

02560546-000概述

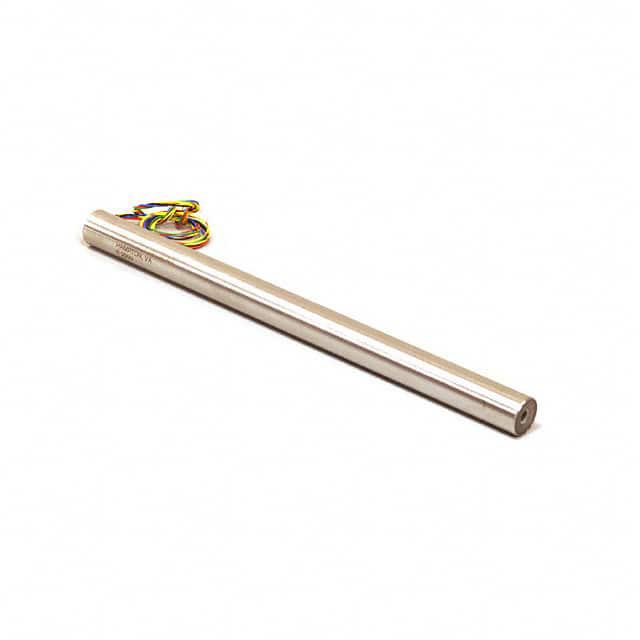

    E 系列经济型交流线性差动变压器(LVDT)产品概述

    产品简介


    E 系列经济型交流线性差动变压器(LVDT)是一种适用于一般工业应用的压力传感器。这些传感器具备定制的LVDT性能,提供从±0.1英寸到±2英寸的多种量程选择。它们采用AISI 400系列不锈钢外壳设计,具备磁屏蔽性能,可适应帝国或公制芯轴。E系列LVDT广泛应用于中等操作温度环境,尤其适合成本敏感型应用。

    技术参数


    E系列LVDT的技术参数如下:
    | 参数 | E 100 | E 200 | E 300 | E 500 | E 1000 | E 2000 |
    ||
    | 行程范围 | ±0.1 [±2.54] | ±0.2 [±5.08] | ±0.3 [±7.62] | ±0.5 [±12.7] | ±1 [±25.4] | ±2 [±50.8] |
    | 敏感度(V/V/inch) | 2.40 | 1.57 | 1.20 | 0.68 | 0.76 | 0.46 |
    | 输出电压(mV/V) | 240 | 314 | 360 | 340 | 760 | 920 |
    | 非线性度(最大) | ±0.5% FR | ±0.5% FR | ±0.5% FR | ±0.5% FR | ±0.5% FR | ±1.0% FR |
    | 相位偏移(度) | -3° | -5° | -8.5° | +6° | +4° | 0° |
    | 输入阻抗(Ω) | 660 | 970 | 960 | 408 | 525 | 585 |
    | 输出阻抗(Ω) | 960 | 1010 | 1005 | 162 | 690 | 875 |
    | 输入电压&频率 | 3VRMS @ 50Hz to 10kHz, 正弦波 |
    环境参数:
    | 参数 | 值 |

    | 操作温度 | -65°F to +200°F [-55°C to 95°C] |
    | 冲击耐受性 | 500 g (11ms half-sine) |
    | 振动耐受性 | 20 g up to 2kHz |
    | 外壳材料 | AISI 400系列不锈钢 |
    | 连接方式 | 六根28AWG PTFE绝缘导线,长1英尺[0.3m] |
    | IEC 60529防护等级 | IP61 |

    产品特点和优势


    E系列LVDT具有以下特点和优势:
    - 经济实惠:满足众多需要高性能和可靠性的应用,同时预算有限的需求。
    - 高精度:非线性度仅为±0.5%(最大),适用于大多数中等操作温度环境的应用。
    - 耐用性:不锈钢外壳保护传感器免受电磁干扰和静电干扰,能够承受工业应用中的冲击和振动。
    - 环境适应性:真空浸渍的高温度柔性树脂及双组分环氧树脂灌封提高了对恶劣环境的抵抗能力,如高湿度、振动和冲击。

    应用案例和使用建议


    E系列LVDT适用于中等操作温度环境,常见于各类工业应用中。例如,在石油和天然气、汽车制造、航空航天等行业的压力测量中都有广泛应用。在安装时建议确保LVDT传感器正确接地,以防止电磁干扰。同时,应根据具体的应用需求选择合适的行程范围。

    兼容性和支持


    E系列LVDT与其他标准LVDT兼容,可以方便地集成到现有的工业控制系统中。厂商提供了一系列附件,包括不同长度的连接杆和安装块,以满足不同的安装需求。此外,厂商还提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:如何正确连接E系列LVDT的六根导线?
    解决方案: 将蓝色导线连接到绿色导线上,以获得差分输出。
    - 问题:E系列LVDT的最大操作温度是多少?
    解决方案: 最大操作温度为-65°F至+200°F[-55°C至95°C]。
    - 问题:E系列LVDT的非线性度是多少?
    解决方案: 非线性度为±0.5%(最大)。

    总结和推荐


    E系列经济型交流线性差动变压器(LVDT)是一款高性价比、高性能的传感器产品,特别适合于工业应用中的压力测量。其良好的环境适应性和耐用性使其成为许多工业应用的理想选择。如果您正在寻找一个稳定可靠的LVDT,且预算有限,E系列将是您的理想之选。

02560546-000参数

参数
长*宽*高 266.7mm*266.7mm*266.7mm
应用等级 工业级
零件状态 在售
包装方式 散装

02560546-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

02560546-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 02560546-000 02560546-000数据手册

02560546-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4206.9222
50+ ¥ 4135.009
库存: 500
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 21034.61
直接购买
加入购物车
