284932-5

厂牌: TE CONNECTIVITY
产品描述: 22-24 AWG Receptacle 2.5mm 1 5pin 10μm 锡 黑色 IDC 导线安装,自由悬挂,通孔安装 7.35mm(高度)
供应商型号: Q-284932-5
供应商: 期货订购
标准整包数: 36960

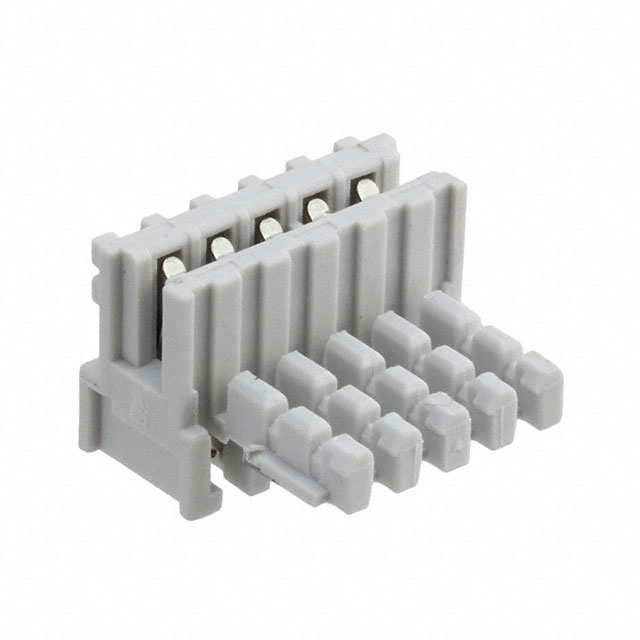

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 284932-5

284932-5概述

    DUOPLUG 2.5 FEMALE CONNECTOR: 技术手册

    产品简介


    DUOPLUG 2.5 FEMALE CONNECTOR 是一种标准版本的双插孔连接器,适用于多种应用领域。此连接器采用键控设计,能够提供稳定的电气连接,确保电路的可靠性和安全性。该连接器特别适合用于通信设备、工业控制系统、消费电子以及其他需要高可靠性的应用场合。

    技术参数


    以下是DUOPLUG 2.5 FEMALE CONNECTOR的主要技术参数:
    - 材料: PBT玻璃纤维填充,UL94-V0防火等级
    - 工作温度范围: -40°C至+105°C
    - 耐压等级: 1000V AC
    - 接触电阻: 小于5mΩ
    - 绝缘电阻: 大于100MΩ
    - 接触力: 20N至30N
    - 适用线径范围: 0.22-0.35 mm²(绝缘层直径为1.30±0.1 mm)
    - 连接方式: IDT 接触插针(磷青铜,锡镀层)
    - 尺寸: 宽度5.0mm,高度10.1mm,长度27.5mm至32.4mm(根据具体型号)

    产品特点和优势


    DUOPLUG 2.5 FEMALE CONNECTOR具有以下显著特点和优势:
    - 高可靠性: 通过UL94-V0认证,确保在极端环境下依然能够保持良好的电气性能。
    - 易于安装: 采用IDT接触插针设计,简化了连接过程,减少了安装时间。
    - 多功能性: 支持不同颜色的外壳,便于识别和管理。
    - 环保材料: 使用PBT玻璃纤维填充材料,不仅强度高而且环保。
    - 多种配置: 提供多种不同颜色和极化设计,以满足不同的应用场景需求。

    应用案例和使用建议


    DUOPLUG 2.5 FEMALE CONNECTOR广泛应用于通信设备、工业控制系统等领域。例如,在一个典型的工业自动化系统中,这些连接器可用于连接传感器和执行器,以实现系统的可靠通信。
    使用建议:
    - 在选择线缆时,应确保线径符合0.22-0.35 mm²的要求。
    - 确保连接器安装位置正确,避免接触不良。
    - 在高温和高湿度环境下使用时,定期检查连接器的绝缘性能,确保长期稳定运行。

    兼容性和支持


    DUOPLUG 2.5 FEMALE CONNECTOR与TE Connectivity的其他产品兼容,如对应的PCB框架。制造商提供了详细的技术支持和维护文档,确保用户在安装和使用过程中能够获得必要的帮助。此外,厂商还提供在线支持服务,用户可以随时咨询相关问题。

    常见问题与解决方案


    - 问题一: 连接器接触不良
    - 解决方法: 检查并重新安装连接器,确保线缆正确插入且接触良好。
    - 问题二: 绝缘电阻降低
    - 解决方法: 在极端环境中定期检查连接器,必要时更换损坏部件。
    - 问题三: 连接不稳定
    - 解决方法: 确保连接器安装牢固,定期检查螺丝和紧固件是否松动。

    总结和推荐


    DUOPLUG 2.5 FEMALE CONNECTOR凭借其高可靠性、多功能性和易用性,成为许多应用场景的理想选择。特别是在对电气连接有严格要求的工业环境中,这些连接器的卓越表现使得它们在市场上具有较强的竞争力。我们强烈推荐这一产品,尤其是对于那些寻求高可靠性和高性能连接解决方案的用户。

284932-5参数

参数
针脚数 5pin
排数 1
间距 2.5mm
触头镀层厚度 10μm
线规 22-24 AWG
类型 Receptacle
触头镀层
电缆端接 IDC
颜色 黑色
长*宽*高 7.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

284932-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284932-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 284932-5 284932-5数据手册

284932-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36960+ $ 0.335 ¥ 2.747
50204+ $ 0.3125 ¥ 2.5625
500192+ $ 0.29 ¥ 2.378
1000076+ $ 0.2688 ¥ 2.2038
库存: 3696000
起订量: 36960 增量: 36960
交货地:
最小起订量为:36960
合计: ¥ 101529.12
