首页  >  产品百科  >  M3041-000005-500PG

M3041-000005-500PG

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 3.44738MPa 10V 30V 6.89476MPa ±1% 导线安装,螺纹安装
供应商型号: 824-M3041000005500PG
供应商: Mouser
标准整包数: 1

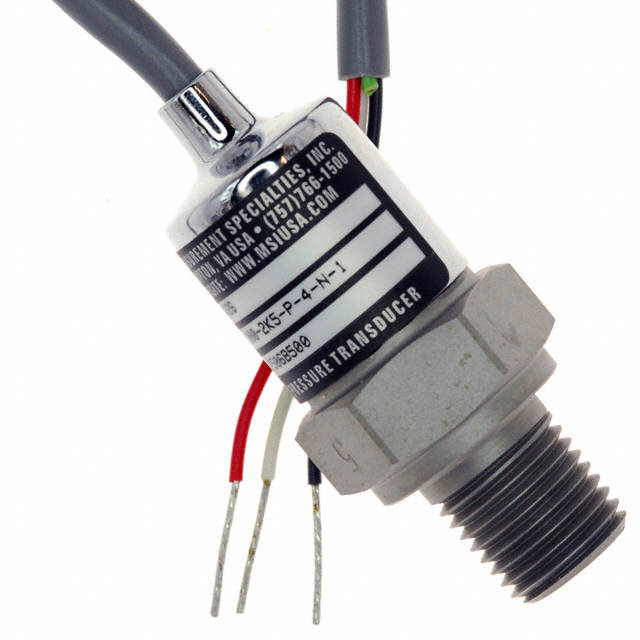

TE CONNECTIVITY 压力传感器 M3041-000005-500PG

M3041-000005-500PG概述

    MSP300 压力变送器技术手册

    产品简介


    MSP300 是一款来自 Measurement Specialties 的压力变送器,属于 TE 连接公司的 Microfused 系列产品。该变送器主要用于液体或气体的压力测量,即使在受污染水、蒸汽及轻度腐蚀性流体等复杂介质环境下也能正常工作。MSP300 支持数字输出和模拟输出,能够在广泛的工业和商业 OEM 应用中发挥关键作用。

    技术参数


    MSP300 压力变送器的主要技术参数如下:
    - 输入范围:0 至 15 kpsi(可提供各种中间量程)
    - 输出方式:模拟输出或数字输出(14 位数字压力和 11 位温度输出)
    - 精度:±1% Span 全量程
    - 供电电压:模拟输出为 5.0V;数字输出为 2.7V 至 5.0V
    - 温度范围:补偿温度范围为 0°C 至 55°C;操作温度范围为 -20°C 至 85°C
    - 长期稳定性:±0.25% Span / 年
    - 响应时间:模拟输出为 1ms;数字输出为 3ms(非睡眠模式),8.4ms(睡眠模式)

    产品特点和优势


    MSP300 具有以下几个显著特点和优势:
    - 坚固耐用:采用不锈钢(17-4PH 或 316L)制成的一体化结构,无 O 形圈、焊缝或有机物暴露在压力介质中,提高了产品的耐久性和可靠性。
    - 高精度和稳定性:凭借 TE 公司特有的 Microfused 技术,该变送器实现了介质兼容性和高稳定性的完美结合。
    - 定制化:除了标准配置外,还提供了高度定制化的服务,适用于小批量到大批量的各种应用。

    应用案例和使用建议


    MSP300 压力变送器广泛应用于以下领域:
    - 泵和压缩机
    - 液压/气动系统
    - 汽车测试系统
    - 能源和水资源管理
    - 医疗气体压力测量
    - 泄漏检测
    - 远程测量系统
    使用建议:
    - 在设计应用电路时,需考虑负载电阻的要求,以确保传感器的准确输出。
    - 为了延长使用寿命,在高振动和冲击环境中应采取适当的保护措施。
    - 对于特定的定制需求,建议直接联系厂家获取技术支持。

    兼容性和支持


    MSP300 支持多种电缆长度和连接方式,包括不同类型的螺纹接口和密封件。厂商提供了全面的技术支持和售后服务,用户可通过电子邮件或电话咨询技术问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题一:传感器的精度为何不理想?
    - 解决方法:检查电源电压是否稳定,确认电缆连接是否正确,必要时重新校准传感器。

    - 问题二:传感器无法在高湿度环境下工作。
    - 解决方法:确保传感器的电缆和接口处密封良好,选择合适的密封材料,如 Buna-N 70SH-904。

    - 问题三:传感器在低温环境下的表现不佳。
    - 解决方法:使用专为低温环境设计的电缆和连接器,并根据需要进行加热处理。

    总结和推荐


    总体而言,MSP300 压力变送器是一款高性能、可靠且具备广泛应用范围的产品。它在工业和商业领域的性能表现尤为出色,特别适合需要高精度、稳定性和耐久性的应用场景。强烈推荐给对传感器质量和性能有严格要求的用户。
    本文档由 Measurement Specialties 提供,并受到 TE Connectivity 的版权保护。有关详细信息,请参阅官方技术手册或访问官方网站获取更多资源。

M3041-000005-500PG参数

参数
最大工作供电电压 30V
最小工作供电电压 10V
精度 ±1%
输出类型 -
压力类型 排气式 计量
最大工作压力 6.89476MPa
工作压力范围 3.44738MPa
安装方式 导线安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

M3041-000005-500PG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

M3041-000005-500PG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY M3041-000005-500PG M3041-000005-500PG数据手册

M3041-000005-500PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 130.8636 ¥ 1105.7974
5+ $ 119.6208 ¥ 1010.7958
10+ $ 115.6032 ¥ 976.847
25+ $ 105.7245 ¥ 893.372
40+ $ 102.8895 ¥ 869.4163
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1105.79
