首页  >  产品百科  >  814109-000

814109-000

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-814109-000
供应商: 云汉优选
标准整包数: 1

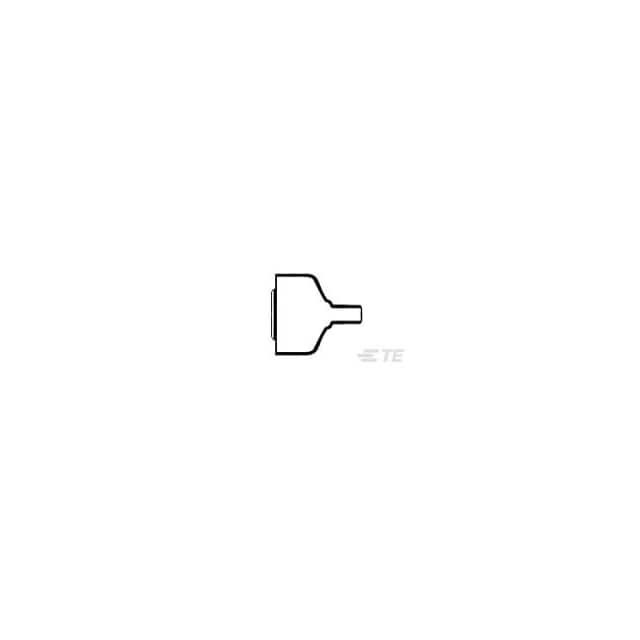

TE CONNECTIVITY D-Sub 连接器 814109-000

814109-000概述

    电子元器件产品技术手册:TE Molding Parts

    产品简介


    TE Molding Parts 是一种热缩材料,广泛应用于需要高强度和抗流体及高温环境的场合。这些部件能够提供优异的密封和应力缓解效果,特别适用于连接器与电缆的终端和过渡部位。产品提供多种形状,标准颜色为黑色。

    技术参数


    - 材料:聚烯烃(Flexible Polyolefin)
    - 安装温度:推荐150°C [302°F]
    - 收缩温度:超过100°C [212°F]时开始收缩
    - 操作温度范围:-55°C至135°C [-67°F至275°F]
    - 技术规格
    - 拉伸强度:最低1800 psi (12.4 MPa)
    - 最终延伸率:最低400%
    - 比重:最大1.3
    - 耐热老化:175°C下168小时后,延伸率不低于300%
    - 热冲击测试:225°C下4小时后无滴漏、流动或裂纹
    - 低温柔性:-55°C [-67°F]无裂纹
    - 阻燃性:平均燃烧时间不超过120秒
    - 介电强度:最小350 V/mil (约13.8 kV/mm)
    - 吸水率:最大0.3%
    - 流体抵抗性:JP-4燃料、航空汽油、水和液压液条件下,保持至少8.5 MPa拉伸强度和200%的延伸率

    产品特点和优势


    TE Molding Parts 具有以下独特功能和优势:
    - 耐热性和耐寒性:能够在极端温度环境下稳定工作
    - 良好的机械性能:高拉伸强度和延伸率确保长久使用
    - 阻燃性:达到严格的阻燃标准
    - 抗流体性:具有出色的流体抵抗能力,适用于复杂环境
    - 优良的安装特性:通过加热即可方便安装

    应用案例和使用建议


    - 连接器密封:用于连接器与电缆之间的密封,提高整体可靠性
    - 应力缓解:在弯曲区域提供额外的保护,延长使用寿命
    - 环境防护:适合于户外及恶劣工业环境中
    使用建议:
    - 在安装前仔细检查尺寸是否匹配
    - 确保安装环境干净,避免灰尘和杂质影响效果
    - 在适当温度范围内进行加热收缩,确保最佳效果

    兼容性和支持


    - 兼容性:广泛兼容各类连接器和电缆系统
    - 支持服务:TE 提供详尽的技术文档和客户支持,确保产品正确使用

    常见问题与解决方案


    1. 问题:安装后出现过早收缩
    - 解决方案:确保安装温度达到推荐值,避免过高或过低导致收缩不良
    2. 问题:产品在高温环境中变脆
    - 解决方案:确认产品的使用温度范围,选择合适的型号以适应高温环境
    3. 问题:产品耐液体性能不足
    - 解决方案:根据具体流体类型选择相应的产品型号,确保满足特定需求

    总结和推荐


    TE Molding Parts 具备卓越的性能和广泛的适用性,在多个关键领域均表现出色。其独特的材料特性和设计使得它成为连接器与电缆系统中不可或缺的一部分。对于需要在极端环境条件下保持高性能的项目,我们强烈推荐使用 TE Molding Parts。

814109-000参数

参数
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 -
类型 -
颜色 -
端接 -
零件状态 在售
包装方式 盒装

814109-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

814109-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 814109-000 814109-000数据手册

814109-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 18.8574 ¥ 160.2879
200+ $ 18.3237 ¥ 155.7515
500+ $ 15.7794 ¥ 134.1249
1000+ $ 14.4738 ¥ 123.0273
5000+ $ 11.832 ¥ 100.572
10000+ $ 10.5162 ¥ 89.3877
库存: 14
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 961.72
