4515DO-DS3BK002DPL

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 压差传感器, 差分压力传感器, 最大工作10psi, 最大过载300psi
供应商型号: U-4515DO-DS3BK002DPL
供应商: 云汉优选
标准整包数: 1

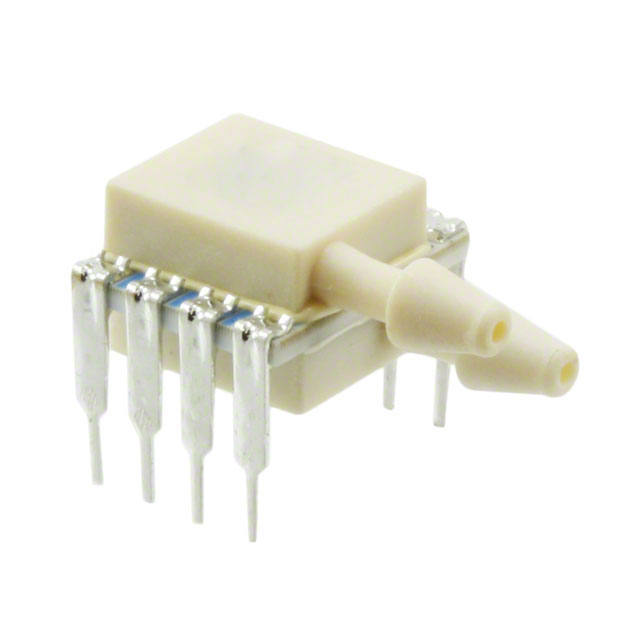

TE CONNECTIVITY 压力传感器 4515DO-DS3BK002DPL

4515DO-DS3BK002DPL概述


    产品简介


    MEAS MS4515DO数字压力和气压传感器模块是一款用于差分测量的压力和高度传感器,广泛应用于各种板载设备中。该模块具备高精度的压力检测能力(±0.25%量程精度),通过14位模数转换器(ADC)输出信号,具有出色的稳定性和可靠性。适用于各种需要精确测量气体压力和海拔高度的应用场合。

    技术参数


    - 压力范围: 300 psi
    - 压力类型: 差分压力
    - 输出信号类型: 14位模数转换器(ADC)
    - 供电电压范围: 3.3 V
    - 尺寸:
    - 长度: 12.7 mm (.5 in)
    - 宽度: 17.4 mm (.685 in)
    - 高度: 7.2 mm (.283 in)
    - 工作温度范围: -10°C 至 85°C (14°F 至 185°F)
    - 精度: ±0.25%量程

    产品特点和优势


    MEAS MS4515DO数字压力和气压传感器模块的独特功能在于其高精度(±0.25%量程精度)、稳定的输出信号(14位ADC)以及宽广的工作温度范围(-10°C 至 85°C)。这些特性使其在各种工业和科研应用中表现出色,如航空航天、汽车制造、气象站和医疗器械等领域。其高精度和稳定性使其在市场上具备较强的竞争力,能够满足苛刻的应用需求。

    应用案例和使用建议


    该传感器模块常用于测量2英寸水柱(inH2O)范围内的压力变化。例如,在气象监测系统中,它可以用来精确测量大气压力的变化;在医疗设备中,可以用于监测呼吸机或其他医疗装置中的气体压力。在实际应用中,为了确保传感器的最佳性能,建议将其安装在温度波动较小且无剧烈震动的环境中。

    兼容性和支持


    该产品与同类传感器相比具备良好的兼容性,可与TE的其他系列组件一起使用。制造商提供了电话支持(+1 800 522 6752),并提供了相关的合规文档和技术支持资料,确保用户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题: 传感器输出信号不稳定
    - 解决办法: 检查电源电压是否在正常范围内(3.3 V),同时确保连接线没有松动。

    - 问题: 温度影响传感器精度
    - 解决办法: 确保传感器安装在温度波动小且远离热源的位置。

    总结和推荐


    总体而言,MEAS MS4515DO数字压力和气压传感器模块是一款性能优异、精度高且应用广泛的传感器。它在各种严苛环境下依然保持可靠的性能表现,非常适合对精度和稳定性要求高的应用场合。因此,强烈推荐此产品给需要高精度压力和高度测量的应用领域。

4515DO-DS3BK002DPL参数

参数
工作压力范围 500Pa
最大工作供电电压 3.3V
最小工作供电电压 2.7V
精度 ±0.25%
输出类型 I²C
压力类型 差分
最大工作压力 68.95KPa
长*宽*高 17.4mm*12.4mm*7.2mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4515DO-DS3BK002DPL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4515DO-DS3BK002DPL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4515DO-DS3BK002DPL 4515DO-DS3BK002DPL数据手册

4515DO-DS3BK002DPL封装设计

查看详情并下载
Symbol
Footprint
3D Model
