首页  >  产品百科  >  2-1445093-3

2-1445093-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 3pin 5A 760nm 金 黑色 通孔安装 10mm(长度)
供应商型号: N-2-1445093-3
供应商: 云汉优选
标准整包数: 1

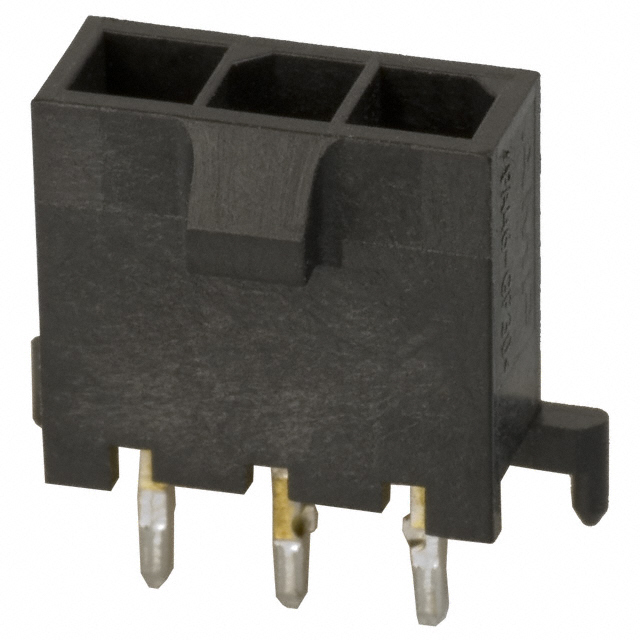

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445093-3

2-1445093-3概述

    Micro MATE-N-LOK 3 mm Connector System:详细指南

    1. 产品简介


    Micro MATE-N-LOK 3 mm连接器系统是一种专为线到线及线到板应用设计的电连接器系统。其接触点间距为3毫米(0.118英寸),每条线路最大电流承载能力可达5安培。该系统提供单排和双排两种配置,适用于各种应用场景,如家用电器、照明、工厂自动化、数据存储、游戏设备、自动售货机、车库门开启器和安全系统等。

    2. 技术参数


    - 接触点间距:3毫米(0.118英寸)
    - 电流承载能力:每线5安培最大
    - 线径范围:22-18 AWG (0.3-0.9平方毫米)
    - 最大绝缘直径:1.52毫米
    - 工作电压:250伏AC/DC
    - 操作温度:最高105°C
    - 插头和插座壳体:允许线到线及线到面板配置,插头组装件提供垂直和直角的线到板连接方式

    3. 产品特点和优势


    - 可靠性增强:采用双重弹簧插座接触设计,增强了系统的可靠性。
    - 多种安装方式:可选面板安装或自由悬挂版本,具有垂直和直角安装的针头组装件,提供了表面贴装和通孔版本。
    - 低轮廓设计:具备低于4.7毫米的低轮廓设计,特别适合空间受限的应用场合。
    - 广泛的应用:提供2至12位置的单排配置和2至24位置的双排配置,满足不同的应用需求。

    4. 应用案例和使用建议


    - 家用电器:适用于小家电的电源连接,确保安全可靠。
    - 照明设备:专为低电压灯具设计的18 AWG选择电路插座壳体,减少长线路上的电压降。
    - 工厂自动化:提供高可靠的工业级连接解决方案,适应复杂多变的工作环境。

    建议用户根据具体应用场景选择合适的产品型号,以确保最佳的性能和可靠性。例如,在照明应用中,选择低轮廓的18 AWG选择电路插座壳体,可以更好地优化布线和节省空间。

    5. 兼容性和支持


    Micro MATE-N-LOK 3 mm连接器系统支持多种安装方式和配置,能够与其他标准电子元件良好兼容。厂商提供了详细的安装指导和技术支持,确保用户能快速有效地进行安装和维护。

    6. 常见问题与解决方案


    - 问题一:如何正确选择合适的接触点?
    - 解答:首先根据所需电线大小和类型确定相应的接触点基座号,然后添加适当的镀层前缀和后缀。例如,要选择一个无镀层的自由挂起式插座接触点,可以选择基础部分号794610。

    - 问题二:如何确认正确的包装类型?
    - 解答:Micro MATE-N-LOK 3 mm连接器系统提供了带状和卷轴包装用于表面贴装接头,盘式包装用于通孔接头,以及散装包装用于所有插座和插头壳体。

    7. 总结和推荐


    Micro MATE-N-LOK 3 mm连接器系统凭借其卓越的设计、广泛的适用范围和良好的市场表现,是各类应用的理想选择。特别是对于追求高性能和可靠性的应用,如家用电器和工业自动化领域,该产品具有明显的竞争优势。因此,我们强烈推荐这一系列产品给那些需要高效且可靠连接解决方案的客户。

2-1445093-3参数

参数
间距-配接 3mm
针脚数 3pin
额定电流 5A
触头镀层厚度 - 配接 760nm
防护等级 -
类型 Header,Locking Ramp
颜色 黑色
排数 1
触头镀层 - 配接
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

2-1445093-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445093-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445093-3 2-1445093-3数据手册

2-1445093-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5618 ¥ 4.7753
500+ $ 0.5356 ¥ 4.5526
950+ $ 0.5202 ¥ 4.4217
1900+ $ 0.51 ¥ 4.335
2800+ $ 0.4998 ¥ 4.2483
库存: 2700
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 955.06
直接购买
加入购物车
