86-300G-R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 86 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: 86-300G-R
供应商: 云汉优选
标准整包数: 1

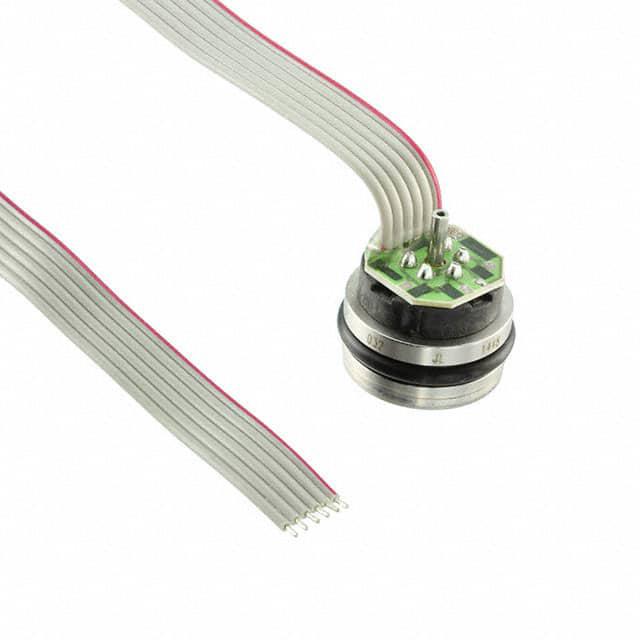

TE CONNECTIVITY 压力传感器 86-300G-R

86-300G-R概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍的是86补偿式压力传感器(型号86 Compensated),这是一款采用小型化设计且适用于多种应用场合的压力传感器。该传感器特别适合需要与腐蚀性介质兼容的应用,例如医疗仪器、过程控制、废水测量及液位系统等。通过在不锈钢外壳内封装硅油压阻式硅压力传感器,实现了对腐蚀性介质的有效隔离,保证了高可靠性。

    技术参数


    | 参数 | 数值 |

    | 输出范围 | 0-100mV |
    | 工作温度范围 | -40°C 至 +125°C |
    | 供应电流 | 1.5mA |
    | 压力线性误差 | ±0.2% |
    | 互换精度(由增益设置电阻提供) | 1.0% |
    | 绝缘电阻 | 50MΩ |
    | 响应时间(10%至90%) | 0.1ms |
    | 过载压力 | 3倍额定压力 |
    | 破裂压力 | 4倍额定压力 |

    产品特点和优势


    86补偿式压力传感器具有以下显著特点和优势:
    1. 小型化设计:符合小型化趋势,适应空间有限的应用场景。
    2. 广泛的工作温度范围:-40°C至+125°C,适应严苛环境。
    3. 高可靠性:采用固态设计,无机械部件磨损。
    4. 温度补偿:通过激光调整电阻器进行温度补偿,确保准确度。
    5. 互换精度:可通过外部差分放大器进行调节,提供精准的信号输出。
    6. 耐压性能:承受高达3倍的额定压力,保证在极端情况下的安全性。

    应用案例和使用建议


    86补偿式压力传感器已广泛应用于医疗仪器、过程控制等领域。例如,在废水处理系统中,用于监测水质状况;在压力变送器中,用于实时测量液体和气体的压力。
    使用建议:
    1. 在安装时,要确保传感器的接口与待测介质兼容,避免腐蚀。
    2. 在选择传感器型号时,应根据具体应用场景选择合适的量程和类型。
    3. 注意环境温度的影响,避免超出传感器的工作温度范围。

    兼容性和支持


    86补偿式压力传感器与多种介质兼容,如液体和气体,且能够与硅、玻璃、金、氟硅橡胶和316/316L不锈钢材料的参考端口兼容。此外,供应商提供了详细的技术文档和客户支持服务,以确保用户能正确安装和使用该产品。

    常见问题与解决方案


    1. 零点偏移问题
    - 解决方案:检查传感器的零压力输出是否在规定的范围内,必要时可调整增益设置电阻。
    2. 响应时间过长
    - 解决方案:检查电路负载电阻是否过大,适当减小电阻值以提高响应速度。
    3. 输出信号不稳定
    - 解决方案:确保传感器连接稳固,避免接触不良导致信号干扰。

    总结和推荐


    86补偿式压力传感器以其小型化设计、宽泛的工作温度范围、高可靠性及广泛的适用性,在多个行业中表现出色。它适用于要求高精度、稳定性和耐腐蚀性的应用。因此,对于需要精确测量压力的应用场景,强烈推荐使用86补偿式压力传感器。

86-300G-R参数

参数
最大工作压力 6.20528MPa
工作压力范围 2.06843MPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
长*宽*高 11.4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 管装

86-300G-R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86-300G-R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86-300G-R 86-300G-R数据手册
