7-1393030-4

产品分类: 固态继电器
厂牌: TE CONNECTIVITY

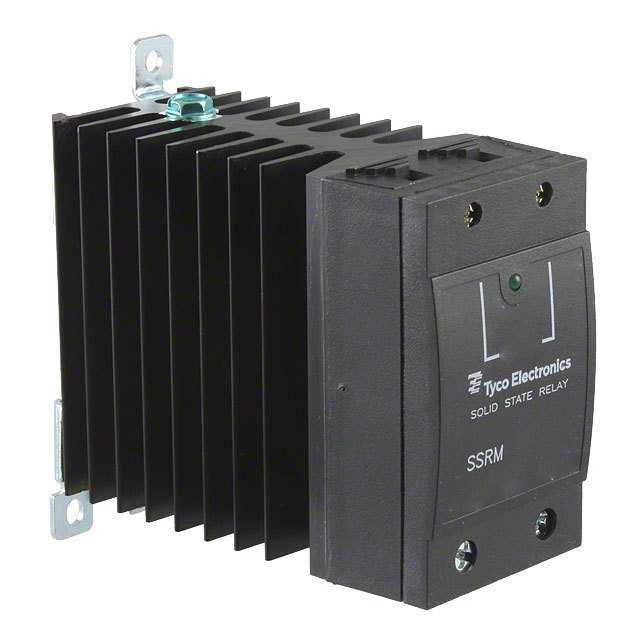

产品描述: SSRM 系列提供 45-65A DIN 安装固态继电器,配有 SCR 输出和集成式散热器。可提供极度可靠的交流或直流负载转换,具有一贯的低转换噪声和极长寿命的特点。
供应商型号: N-7-1393030-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 固态继电器 7-1393030-4

7-1393030-4概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一款45A到65A范围内的DIN导轨安装固态继电器(SSR),具有集成散热片设计。该继电器适用于交流控制单元(48 - 660VAC)和直流控制单元(4 - 32VDC),可广泛应用于工业自动化、电力系统、家电控制等领域。

    2. 技术参数


    - 隔离电压:4000V rms输入到输出到接地
    - 绝缘电阻:最小值10^9欧姆,500VDC条件下
    - 电容:最大8.0 pF(输入到输出)
    - 温度范围:
    - 存储温度:-40°C 到 +125°C
    - 工作温度:-40°C 到 +80°C
    - 外形尺寸:参见外形尺寸图
    - 端子类型:
    - 控制端子:指状安全(IP20)螺丝夹,接受最大#12 AWG(2.5 mm)线径
    - 负载端子:指状安全(IP20)螺丝夹,接受最大#8 AWG(3.8 mm)线径
    - 接地端子:#10螺丝,5/16英寸六角/一字槽头
    - 重量:约16.9盎司(479克)

    3. 产品特点和优势


    - 集成散热片:提高了产品的热稳定性,延长使用寿命。
    - 灵活的选择性:提供45A、55A或65A三种电流选择,满足不同应用需求。
    - 高隔离度:4000V rms光学隔离,确保安全可靠。
    - 指状安全端子:保证操作安全,防止触电事故。
    - 绿色LED输入状态指示器:便于监控继电器的工作状态。

    4. 应用案例和使用建议


    - 典型应用:工业自动化生产线上的电机控制、家用电器如空调和热水器的电源控制等。
    - 使用建议:
    - 确保安装空间至少0.8英寸(20毫米),以保持散热效果。
    - 终端螺丝的扭矩建议:控制端子为5 - 6英寸磅(0.6 - 0.7牛米),负载端子为10 - 15英寸磅(1.1 - 1.7牛米)。

    5. 兼容性和支持


    - 兼容性:与DIN导轨安装系统兼容,可方便地安装在标准机柜内。
    - 技术支持:请联系授权分销商获取技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:继电器启动困难。
    - 解决办法:检查输入电压是否在正常范围内(交流:90 - 140 Vrms;直流:4.0 - 32 VDC)。
    - 问题2:继电器过热。
    - 解决办法:确认安装间距足够,确保散热良好。

    7. 总结和推荐


    综上所述,这款DIN导轨安装固态继电器具备出色的性能和安全性,特别是在高温和高压环境下表现卓越。它不仅适用于工业自动化,也适合家用电器控制。推荐使用此产品,特别是对安全性和可靠性有较高要求的应用场合。

7-1393030-4参数

参数
输出类型 AC
负载电压 -
输入电压 32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
长*宽*高 76.2mm*44.5mm*109.2mm
安装方式 螺纹安装
应用等级 商用级
零件状态 在售
包装方式 散装

7-1393030-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1393030-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY 7-1393030-4 7-1393030-4数据手册

7-1393030-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
