826851-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 6.35mm 1 8pin 12A 锡 通孔安装
供应商型号: N-826851-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 826851-3

826851-3概述


    产品简介

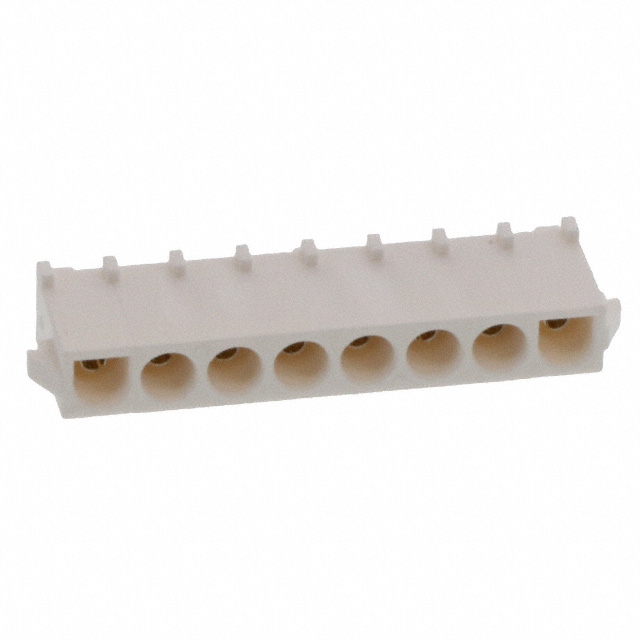

    产品名称:Universal MATE-N-LOK 826851-3
    产品类型:矩形电源连接器
    主要功能:
    - 用于电线到电路板连接的矩形电源连接器
    - 插头类型,适用于垂直安装
    - 支持高达600 VAC的操作电压
    应用领域:
    - 广泛应用于汽车、工业控制、通信设备等领域

    技术参数


    基本参数:
    - 位置数:8
    - 中心线间距:6.35 mm(.25 in)
    - 连接系统:电线到电路板
    - 产品状态:活跃
    电气特性:
    - 操作电压:600 VAC
    - 接触电流容量:12 A(最大)
    - 终端类型:通孔焊接
    - 灼热丝等级:标准零件不适用
    - UL阻燃等级:UL 94V-0
    使用条件:
    - 工作温度范围:-40°C至105°C(-40°F至221°F)
    包装特征:
    - 包装数量:150
    - 包装方式:盒装

    产品特点和优势


    特点:
    - 多个接触点无特殊设计
    - 插拔对准方式有
    - 正向锁定插拔保持
    - 嵌入式终端锡镀层厚度120至200 μm(3至5微英寸)
    优势:
    - 高温稳定性:工作温度范围广,适用于各种恶劣环境
    - 高可靠性:具备正向锁定结构,确保稳定可靠的连接
    - 通过多种认证:符合UL、CSA和VDE标准,安全可靠

    应用案例和使用建议


    应用案例:
    - 在汽车工业中用于电源线的连接
    - 在工业控制系统中作为配电组件
    使用建议:
    - 考虑到高温环境的影响,建议在组装过程中注意绝缘保护
    - 使用前仔细检查每个接触点的清洁度和导电性能
    - 定期进行连接检查以确保长期稳定的电气连接

    兼容性和支持


    兼容性:
    - 与CSA、UL和VDE认证的产品兼容
    - 其他TE系列产品(如826844-7、3-643236-0等)可以与之配套使用
    支持和维护:
    - 提供技术支持热线:+1 800 522 6752
    - 可访问TE网站查看更多合规文档和产品规格

    常见问题与解决方案


    常见问题:
    1. 问题:接触不良
    - 解决方案: 清洁接触点,确保无灰尘、油渍或其他杂质。
    2. 问题:焊接失效
    - 解决方案: 检查焊接工艺是否符合标准,确保焊接区域无气泡或松动。
    3. 问题:插拔困难
    - 解决方案: 检查插拔对准装置是否正确安装,避免损坏插头。

    总结和推荐


    总结:
    - Universal MATE-N-LOK 826851-3 是一款高性能的矩形电源连接器,具有优异的电气特性和广泛的应用场景。
    - 产品设计考虑了高温稳定性、可靠性及安全性,通过了多项行业认证。
    - 包装数量和包装方式适合批量生产和供应链管理。
    推荐:
    - 强烈推荐使用该产品,特别是在需要高稳定性和可靠性电源连接的应用中。对于汽车、工业控制和通信设备等领域尤为适用。

826851-3参数

参数
颜色 -
触头镀层厚度 - 配接 -
针脚数 8pin
间距-配接 6.35mm
额定电流 12A
排数 1
类型 Header,Locking Ramp
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

826851-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826851-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 826851-3 826851-3数据手册

826851-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.7808 ¥ 15.1368
150+ $ 1.6995 ¥ 14.4458
300+ $ 1.6524 ¥ 14.0454
600+ $ 1.6218 ¥ 13.7853
4500+ $ 1.479 ¥ 12.5715
库存: 4648
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 908.2
