2-1676913-9

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 20.5KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 2-1676913-9
供应商: Master
标准整包数: 400

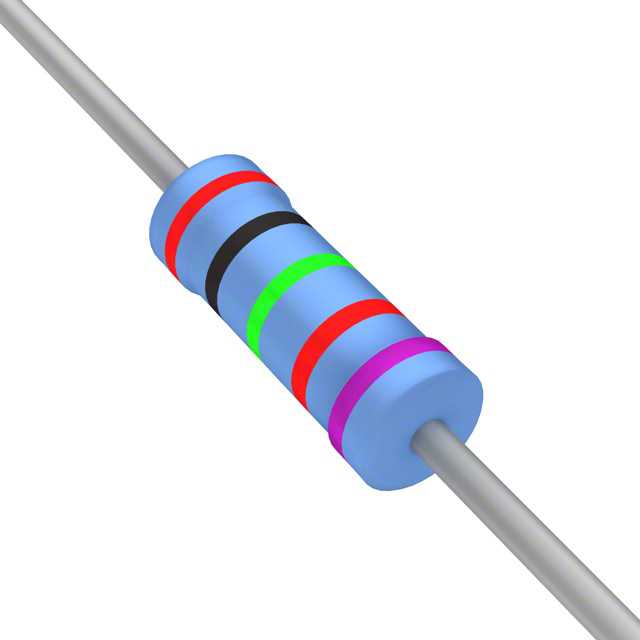

TE CONNECTIVITY 通孔电阻 2-1676913-9

2-1676913-9概述

    精密金属薄膜固定电阻器 Type R 系列

    产品简介


    精密金属薄膜固定电阻器 Type R 系列是适用于多种工业和消费电子应用的高性能电阻器。它们主要由镍铬合金薄膜构成,通过蒸发沉积在高热导陶瓷元件上。这些电阻器具有非常高的精度,允许在 0.1% 的容差范围内使用,并且温度系数可低至 15 ppm/℃。这种类型的电阻器特别适合需要长期稳定性的应用场合,例如信号调理、模拟电路、医疗设备和精密仪器仪表等。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 在 70°C 时的额定功率为 0.125W(YR8)、0.25W(ER8)和 0.5W(CR8) |
    | 电阻范围 | 最小电阻值从 51Ω 到 511kΩ,最大电阻值从 10Ω 到 1MΩ |
    | 容差 | 容差等级分别为 0.1%(B 级)、0.25%(C 级)和 0.5%(D 级) |
    | 温度系数 | ±15 ppm/℃(B 级),±25 ppm/℃(C 级),±50 ppm/℃(D 级) |
    | 极限元件电压 | 额定值 200V(YR8)、250V(ER8)和 350V(CR8) |
    | 最大过载电压 | 400V(YR8)、500V(ER8)和 700V(CR8) |
    | 工作温度范围 | -65°C 至 +155°C |
    | 绝缘电阻 | 干燥条件下最小绝缘电阻为 10,000 Mohms |
    | 介电强度 | 500V |

    产品特点和优势


    - 高精度:精密金属薄膜电阻器的容差可达到 0.1%,非常适合要求高精度的应用场合。
    - 稳定性:金属薄膜电阻器在负载下表现出极好的稳定性,且能在恶劣环境中使用。
    - 低噪声:它们的噪声电流和电压系数非常低,因此不会对其他敏感电路造成干扰。
    - 应用广泛:尤其适合需要长时间稳定性的应用,如医疗设备、精密仪器和高端电子产品。

    应用案例和使用建议


    Type R 系列电阻器广泛应用于各种精密电子设备,如医疗成像设备、高端测量仪器和航空航天设备。在选择具体型号时,可以根据所需的工作电压、温度范围和容差进行选择。例如,在高精度信号调理电路中,推荐使用 B 级电阻器以获得更高的精度和更低的温度漂移。
    为了确保最佳性能,建议在使用过程中遵循制造商提供的测试标准和规范。例如,在高温环境下长时间工作时,应注意散热,避免因过热导致性能下降。

    兼容性和支持


    Type R 系列电阻器可以轻松与其他标准电子元件配合使用,提供高度的兼容性。同时,泰科电子提供了详细的文档和支持服务,包括安装指南、维护手册和客户技术支持。

    常见问题与解决方案


    1. 问题:电阻器在高湿度环境下性能下降。
    - 解决方案:确保封装完好,防止湿气侵入;可以考虑在湿度较高的环境中使用防潮包装。
    2. 问题:电阻器的温度系数超过预期。
    - 解决方案:确认实际工作环境温度,选用适合的温度系数等级。
    3. 问题:电阻器在高温下出现漂移。
    - 解决方案:检查散热措施是否有效,必要时增加外部散热片以提高散热效率。

    总结和推荐


    Type R 系列精密金属薄膜固定电阻器以其高精度、卓越的稳定性和低噪声特性,成为众多高性能电子应用的理想选择。如果您需要在高精度和高稳定性方面有所要求的电子设备中使用电阻器,强烈推荐使用此系列的电阻器。无论是医疗设备还是工业控制系统,Type R 系列都能提供可靠且稳定的性能。

2-1676913-9参数

参数
电阻值 20.5KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

2-1676913-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1676913-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 2-1676913-9 2-1676913-9数据手册
