VFD69383B1NJN-518Q

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: A wide range of multi-port antennas suited to various IoT and vehicle-mount applications. Common frequencies covered include UHF, Cellular, Wi-Fi and GNSS from a single antenna.
供应商型号: Q-VFD69383B1NJN-518Q
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY 天线 VFD69383B1NJN-518Q

VFD69383B1NJN-518Q概述


    产品简介

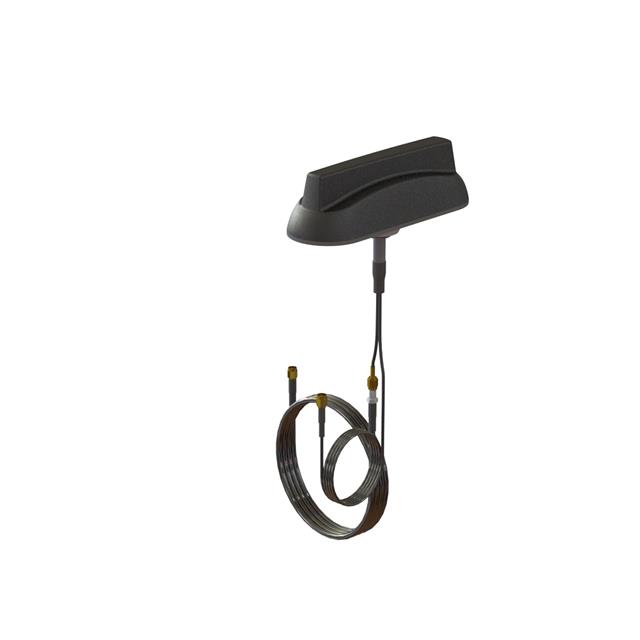

    Gar VFD69383X1NJN 是一款专为现代化车辆设计的双端口车载天线,覆盖广泛的频率范围(698-960 MHz 和 1690-3800 MHz),适用于多种通信需求。它集成了两个独立端口:一个用于 3G/4G/5G 和其他蜂窝网络连接(如 CBRS),另一个提供主动天线支持全球导航卫星系统(GNSS)。该产品以其创新的设计和高性能,成为公共安全、交通运输及车队管理等领域的理想选择。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 698-960 MHz, 1690-3800 MHz |
    | 端口数量 | 2个(1个 LTE,1个 GNSS) |
    | 最大峰值增益 | 地面平面:7.0 dBi(无地面平面:3.4 dBi) |
    | 平均电压驻波比(VSWR)| 地面平面:1.7;无地面平面:1.7 |
    | 隔离度(LTE1 到 GNSS)| 地面平面:-41 dB;无地面平面:-40 dB |
    | 工作温度范围 | -40 至 +85°C(-40 至 +185°F) |
    | 尺寸(长×宽×高) | 179 × 63 × 48 毫米(7.04 × 2.48 × 1.69 英寸) |
    | 重量 | 0.54 千克(1.2 磅) |
    | 输入功率容量 | 30 瓦(LTE/CELL) |

    产品特点和优势


    1. 安装简化:单孔固定设计减少车辆损伤并降低安装成本。
    2. 美学设计:低轮廓的空气动力学外壳美观且实用。
    3. 防护等级高:IP67 和 IP69K 认证,提供防水、防尘、高压冲洗和高温保护。
    4. 多频段支持:支持 LTE 和 GNSS 的多频段操作,适应多种无线通信需求。
    5. 地面平面兼容性:无论是否有接地平面,都能保持良好性能。

    应用案例和使用建议


    应用案例:
    - 公共安全:用于紧急通讯车和警车的实时数据传输。
    - 交通运输:集成于智能公交和货运车辆以提升效率。
    - 车队管理:后市场车队管理设备的理想选择,便于跟踪和监控。
    使用建议:
    - 在安装时需注意保持电缆长度适中,避免过长导致信号损耗。
    - 为确保最佳性能,建议将天线安装在车辆顶部开阔位置,远离金属障碍物。

    兼容性和支持


    该天线可与主流 LTE 路由器和 GNSS 接收模块无缝配合。厂商提供详细的机械图纸和技术支持文档,确保安装和调试顺利进行。此外,TE Connectivity 提供一年的有限保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后信号弱 | 检查接地平面是否完整,调整安装位置至开阔处。 |
    | 天线温度过高 | 确保周围环境通风良好,避免直接阳光暴晒。 |
    | 数据传输不稳定 | 更换较短的电缆以减少信号衰减,重新校准设置。 |

    总结和推荐


    Gar VFD69383X1NJN 是一款高度集成、性能卓越的车载天线,具备广泛的应用场景和极高的可靠性。其防水、耐高温和抗振动的特点使其非常适合严苛的工作环境。综合考虑其技术规格、应用优势及市场反馈,我们强烈推荐此产品作为公共安全和车队管理系统的首选解决方案。

VFD69383B1NJN-518Q参数

参数
额定功率 -
天线类型 -
中心频率 752MHz,859MHz,920MHz,1.561GHz,1.575GHz,1.602GHz,1.785GHz,1.92GHz,2.045GHz,2.4GHz,2.6GHz,3.55GHz
支持协议 -
典型天线增益 5.3dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
长*宽*高 48mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

VFD69383B1NJN-518Q厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

VFD69383B1NJN-518Q数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY VFD69383B1NJN-518Q VFD69383B1NJN-518Q数据手册
