1513434-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 1dB 10W 2.5 50Ω 920MHz,1.8GHz PCB跟踪天线 PCB安装,焊接安装,贴片安装 38.1mm*15.2mm*1.57mm
供应商型号: N-1513434-1
供应商: 云汉优选
标准整包数: 1

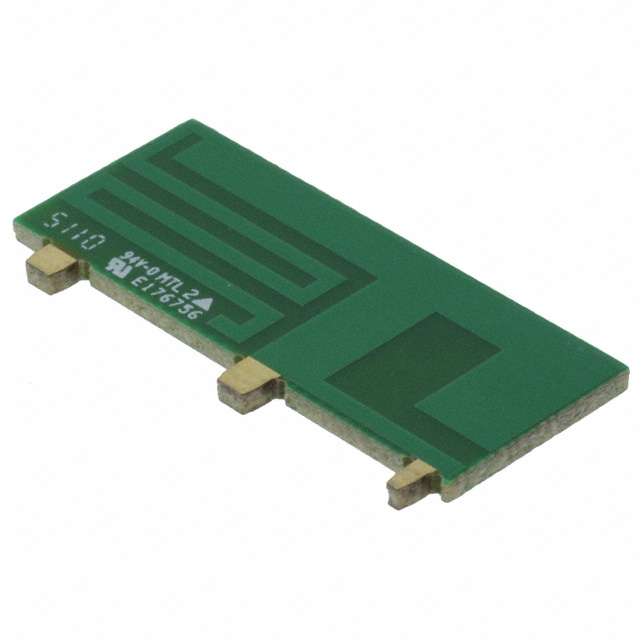

TE CONNECTIVITY 天线 1513434-1

1513434-1概述

    880 –960 & 1710 –1880 MHz Dual Band Antenna (EU Dual) 技术手册

    产品简介


    本产品为TE Connectivity(TE)推出的型号为1513434-1的双频段天线,适用于欧洲市场。该天线主要用于无线通信系统,如蜂窝网络(2G/3G/4G/5G)、物联网(IoT)设备以及其他需要高可靠性、小型化设计的无线应用。其小巧轻便的特点使其成为集成到紧凑型设备的理想选择。

    技术参数


    - 频率范围:880 – 960 MHz & 1710 – 1880 MHz
    - 峰值增益:0 dBi 到 +1 dBi
    - 电压驻波比(VSWR):<2.5:1
    - 极化方式:线性
    - 天线模式:全向
    - 功率处理能力:10 瓦(连续波)
    - 阻抗:50 欧姆,不平衡
    - 尺寸:38.10 mm x 15.20 mm x 1.57 mm
    - 重量:小于 2 克

    产品特点和优势


    - 小巧轻便:设计紧凑,易于安装,特别适合空间受限的应用场合。
    - RoHS 合规:符合欧盟关于限制有害物质的规定,环保安全。
    - 最小匹配电路需求:推荐使用时只需少量或无需匹配电路,简化设计和降低成本。
    - 依赖于接地平面:性能受接地平面大小影响,建议接地平面长度从天线馈点起至少为 90 mm。

    应用案例和使用建议


    - 应用场景:该天线广泛应用于移动通信设备、无线路由器、智能传感器等领域。
    - 使用建议:为了获得最佳性能,确保天线周围有足够大的接地平面。建议将天线安装在PCB边缘,并遵循手册中的安装指南进行固定。

    兼容性和支持


    - 兼容性:该天线可与多种通信模块和设备配合使用,如蜂窝通信模组、LoRa 模块等。
    - 技术支持:TE Connectivity 提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题: 天线无法正常工作。
    - 解决方案: 检查天线是否正确安装,并确认接地平面是否达到建议的尺寸。

    2. 问题: 天线出现信号不稳定现象。
    - 解决方案: 调整天线周围的金属部件,确保没有铜覆盖指定区域,以避免干扰。

    总结和推荐


    该天线具备优秀的性能指标和设计特点,特别适合需要高可靠性、小尺寸的设计要求。其易于安装且不需要复杂的匹配电路,使得整体设计更为简单便捷。虽然在某些特定应用中可能需要额外的接地平面以实现最佳性能,但总体来说,这款天线是高度推荐的。对于需要高性能、小尺寸天线解决方案的应用项目,建议优先考虑这款产品。

1513434-1参数

参数
最大电压驻波比 2.5
带宽 -
阻抗 50Ω
额定功率 10W
天线类型 PCB跟踪天线
中心频率 920MHz,1.8GHz
支持协议 -
典型天线增益 1dB
长*宽*高 38.1mm*15.2mm*1.57mm
安装方式 PCB安装,焊接安装,贴片安装
零件状态 停产
包装方式 散装,袋装

1513434-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1513434-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 1513434-1 1513434-1数据手册

1513434-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.643 ¥ 13.9655
200+ $ 1.5656 ¥ 13.3076
350+ $ 1.5198 ¥ 12.9183
650+ $ 1.4892 ¥ 12.6582
库存: 700
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 907.75
