2118909-8

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 2,2.5 2.52GHz,5.5125GHz,6.525GHz PCB跟踪天线 PCB安装,黏合安装 1mm(高度)
供应商型号: N-2118909-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 天线 2118909-8

2118909-8概述

    电子元器件产品技术手册:WiFi 6/6E三频嵌入式天线

    产品简介

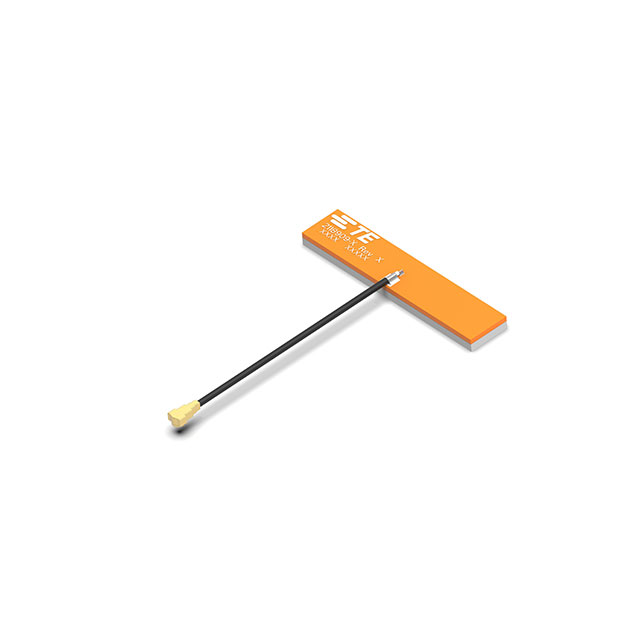

    本篇技术手册详细介绍的是TE Connectivity公司生产的WiFi 6/6E三频嵌入式天线。这些天线包括WiFi 6及最新的6GHz频段(即WiFi 6E),并支持蓝牙和ZigBee等多种无线通信协议。这类产品广泛应用于各种需要高效稳定无线连接的设备中,如智能家居、物联网设备、便携式通信设备等。

    技术参数


    该产品的具体技术规格如下:
    | 参数 | 值 |

    | 频率范围 (MHz) | 2400-2500, 5150-5875, 5925-7125 |
    | VSWR (电压驻波比) | <1.9:1, <1.8:1, <2.2:1 |
    | 平均效率 | 80%, 69%, 66% |
    | 峰值增益 | 4.3 dBi, 4.3 dBi, 5.0 dBi |
    | 平均增益 | -1.0 dBi, -1.6 dBi, -1.9 dBi |
    | 功率处理能力 | 10瓦(连续波) |
    | 馈点阻抗 | 50 欧姆非平衡 |
    | 极化方式 | 线性 |
    | 尺寸 | 40.0 mm x 8.0 mm x 1.0 mm |
    | 重量 | < 2.3 g |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    此天线具有以下显著特点:
    - 集成在PCB上的粘性背胶简化了安装过程,提高了设备内部的集成度。
    - 全球频率覆盖能力,确保在全球范围内都能实现无缝连接。
    - 多种电缆长度和连接器选项可供选择,以满足不同的应用场景需求。
    - 高效的设计使其能够在复杂多变的环境中保持稳定的无线信号传输。

    应用案例和使用建议


    这些天线特别适合用于需要在有限空间内实现高效无线通信的场景。例如,在家庭自动化系统中,它们可以被集成到智能插座、门锁和摄像头等设备中。为了确保最佳性能,建议在安装时留出适当的“隔离区域”,避免其他电子设备的干扰。

    兼容性和支持


    这些天线与多种标准连接器兼容,包括MHF和MHF4L型插头插座。用户可以通过TE Connectivity的官方网站获得详细的安装指南和技术支持。此外,该公司还提供了一系列辅助材料,如安装视频和常见问题解答文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    在实际使用过程中,用户可能会遇到的一些问题及其解决方案如下:
    - 问题:安装后信号强度弱
    - 解决方案: 确保天线正确安装,并且周围没有金属物体阻挡信号路径。根据手册提供的安装指导进行调整。
    - 问题:无法正常配对蓝牙设备
    - 解决方案: 检查蓝牙设备的设置,确保双方都处于可发现状态,并且尝试重新启动设备。
    - 问题:工作温度范围内的性能不稳定
    - 解决方案: 在极端环境下使用时,尽量避免将设备长时间暴露于高温或低温环境中。

    总结和推荐


    综上所述,TE Connectivity的WiFi 6/6E三频嵌入式天线是一款设计精良、功能全面的产品,适用于需要高性能无线连接的各种应用场景。凭借其出色的兼容性、易于安装的特点以及广泛的支持资源,强烈推荐给需要提升无线通信能力的用户。无论是家庭还是工业环境,这些天线都将为用户提供卓越的无线体验。

2118909-8参数

参数
典型天线增益 -
最大电压驻波比 2,2.5
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.52GHz,5.5125GHz,6.525GHz
支持协议 -
长*宽*高 1mm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 袋装

2118909-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2118909-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2118909-8 2118909-8数据手册

2118909-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
