JMACDG-26XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 28V 26.5V DPDT(2 Form C) 1.56KΩ 17mA 115V 通孔安装
供应商型号: 655-JMACDG-26XP
供应商: Mouser
标准整包数: 1

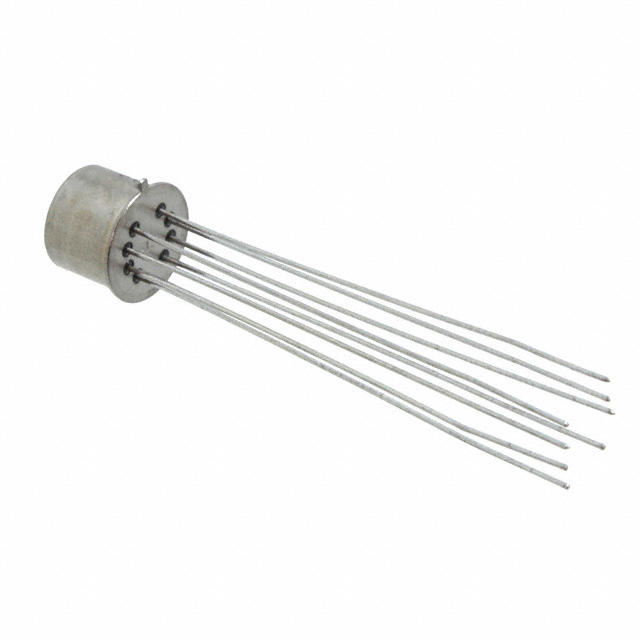

TE CONNECTIVITY 信号继电器 JMACDG-26XP

JMACDG-26XP概述

    电子元器件产品技术手册

    1. 产品简介


    本文档将介绍一种双极电保持继电器(Double Pole, Electrically Held Relay),该继电器属于CII低信号继电器系列,型号为MA、MAD、MADD,采用标准TO-5封装。这些继电器主要用于电气系统中,具备高可靠性,适用于1安培及以下电流的应用场景。例如,它们可以用于电信设备、工业控制系统和航空电子设备等领域。

    2. 技术参数


    - 额定电流:
    - 1.0 安培 @ 28 Vdc (电阻负载)
    - 250 毫安 @ 115 Vac, 60 Hz (电阻负载)
    - 100 毫安 @ 115 Vac, 60 Hz (电阻负载)
    - 0.2 安培 @ 28 Vdc (感性负载,0.32亨利)
    - 0.1 安培 @ 28 Vdc (灯负载)
    - 接触电阻:
    - 使用前:最大100毫欧姆(测量条件:10毫安@6Vdc)
    - 使用后:最大200毫欧姆(测量条件:1安培@28Vdc)
    - 机械寿命: 1百万次操作
    - 线圈电压:
    - MA/MAD: 5至30Vdc
    - MADD: 5至26.5Vdc
    - 线圈功率: 最大675毫瓦 @ 25°C
    - 操作时间:
    - 操作时间:最大2.0毫秒
    - 释放时间:MA最大1.5毫秒,MAD/MADD最大4.0毫秒
    - 绝缘电阻:
    - 最小10,000兆欧姆 @ 500Vdc
    - 1,000兆欧姆 @ 500Vdc(线圈到外壳,+125°C)
    - 温度范围: -65°C 至 +125°C
    - 重量:
    - 0.09 盎司 (2.55克)
    - 0.10 盎司 (2.80克) 带散热垫

    3. 产品特点和优势


    - 密封性: 继电器采用完全密封设计,提供良好的防护性能。
    - 高冲击和振动耐受性: 能够承受高达30G的振动和75G的冲击。
    - 优秀的RF切换性能: 适用于射频切换应用。
    - 抑制二极管: 可选的抑制二极管提供了额外的保护。
    - 兼容多种线圈电压: 支持广泛的线圈电压,提高了应用的灵活性。

    4. 应用案例和使用建议


    这些继电器广泛应用于电信设备、工业控制系统和航空电子设备等领域。在实际应用中,例如,在电信设备中作为信号转换器,在工业控制系统中作为控制开关。为了确保最佳性能,建议根据具体应用选择合适的线圈电压,并在安装时注意散热管理以延长使用寿命。

    5. 兼容性和支持


    这些继电器与多种电子设备兼容,并且得到了包括MIL-R-39016/9, MIL-R-39016/15 和 MIL-R-39016/20在内的多项军用标准认证。TE Connectivity提供全面的技术支持,包括安装指导和维护服务。此外,Mouser Electronics是授权分销商,用户可以通过其平台查询价格、库存和交货信息。

    6. 常见问题与解决方案


    - 问题1: 继电器无法正确操作
    - 解决方案: 检查线圈电压是否在规定的范围内,确保连接良好。
    - 问题2: 接触电阻增加
    - 解决方案: 检查接点是否有污垢或磨损,必要时更换继电器。
    - 问题3: 无法达到指定的操作时间
    - 解决方案: 检查是否存在机械故障或电气干扰,调整线圈电压或电路布局。

    7. 总结和推荐


    该款双极电保持继电器具有优异的电气特性和可靠性,适用于多种严苛环境下的应用。其出色的密封性、高冲击和振动耐受性以及优秀的RF切换性能使其在市场上具备较强的竞争力。强烈推荐在电信设备、工业控制系统和航空电子设备等领域中使用。
    综上所述,这种继电器是一款值得信赖的产品,适合于各种需要高可靠性的应用场合。

JMACDG-26XP参数

参数
触头外形 DPDT(2 Form C)
运行时间 2ms
交流开关电压 115V
释放时间 4ms
直流线圈电压 26.5V
线圈电阻 1.56KΩ
绝缘 -
最大开关电流 -
线圈电流 17mA
插入损耗 -
负载电流额定值 -
直流开关电压 28V
交流线圈电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMACDG-26XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMACDG-26XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMACDG-26XP JMACDG-26XP数据手册

JMACDG-26XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 114.0264 ¥ 963.5231
10+ $ 107.676 ¥ 909.8622
25+ $ 98.532 ¥ 832.5954
50+ $ 88.2735 ¥ 745.9111
库存: 30
起订量: 1 增量: 1
