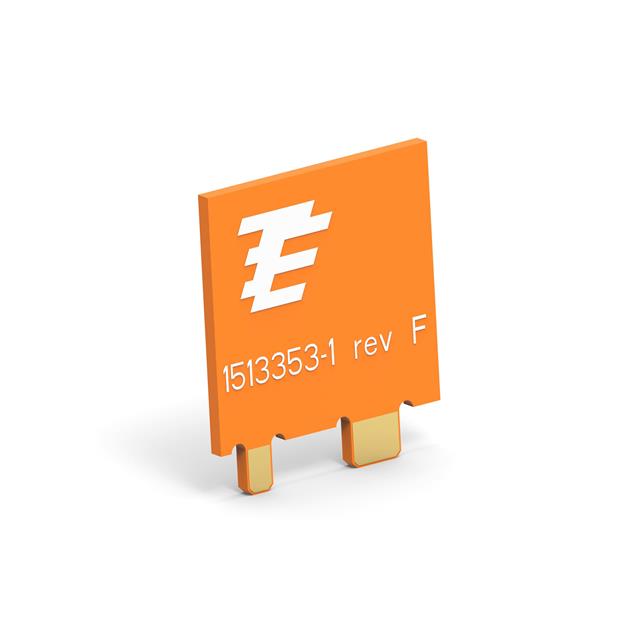

1513353-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 2dB 10W 2 50Ω 2.4GHz PCB跟踪天线 PCB安装,焊接安装,贴片安装 12.7mm*12.7mm*780μm
供应商型号: 571-1513353-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 天线 1513353-1

1513353-1概述


    产品简介


    这款2400 – 2483.5 MHz单频段天线(符合802.11 b/g标准)集成了蓝牙、ZigBee和Wi-Fi产品的频率。天线编号为1513353-1,适合嵌入式应用。它采用小尺寸设计,具备可靠、易用且无需调节的特点,特别适合开发者在组装和实施过程中的使用。此外,该天线符合RoHS标准。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 2400 – 2483.5 MHz |
    | 峰值增益 | +2 dBi |
    | 驻波比(VSWR) | < 2.0:1 |
    | 极化方式 | 线性极化 |
    | 水平波束宽度 | 全向 |
    | 功率处理能力 | 10瓦连续波 |
    | 输入阻抗 | 50欧姆不平衡 |
    | 尺寸 | 12.70 mm x 12.70 mm x 0.78 mm |
    | 重量 | < 0.5 克 |

    产品特点和优势


    1. 小巧便捷:天线尺寸仅为12.70 mm x 12.70 mm x 0.78 mm,便于嵌入小型设备。
    2. 易于安装:提供可靠的无调节安装技术,避免了复杂的调校步骤。
    3. 符合环保标准:RoHS认证确保产品在生产和使用过程中对环境友好。
    4. 无需匹配电路:大多数情况下不需要额外的匹配电路,简化了设计和制造过程。
    5. 高效率和可靠性:驻波比低于2.0:1,确保高效能量传输;峰值增益为+2 dBi,保证稳定的信号强度。

    应用案例和使用建议


    这款天线适用于多种无线通信设备,如物联网设备、智能家居、工业控制系统等。建议将天线安装在PCB边缘,并确保最小接地平面长度从天线馈电端起30毫米,以获得最佳性能。对于更复杂的应用,可能需要进行微调以满足特定的设计要求。

    兼容性和支持


    该天线与各种支持2400 – 2483.5 MHz频段的设备和模块兼容,如Wi-Fi模块、蓝牙模块和ZigBee模块。制造商提供广泛的技术支持和客户服务,可通过电话或官网联系获取帮助。

    常见问题与解决方案


    1. 问:天线在安装时应该如何保持接地平面的完整性?
    - 答: 确保在天线周围的指定区域内没有铜层,同时将天线安装在PCB边缘。
    2. 问:如果VSWR过高,应该采取什么措施?
    - 答: 检查接地平面的大小和形状是否合适,必要时可以添加匹配电路进行调整。

    总结和推荐


    这款2400 – 2483.5 MHz单频段天线凭借其小巧便捷、高可靠性以及简单易用的特点,在众多无线通信设备中表现出色。特别是其出色的性价比使其成为广泛应用的理想选择。总体而言,强烈推荐此款天线用于各类无线通信应用,尤其是在注重安装便捷性和性能稳定的场合。

1513353-1参数

参数
带宽 -
阻抗 50Ω
额定功率 10W
天线类型 PCB跟踪天线
中心频率 2.4GHz
支持协议 -
典型天线增益 2dB
最大电压驻波比 2
长*宽*高 12.7mm*12.7mm*780μm
安装方式 PCB安装,焊接安装,贴片安装
零件状态 在售
包装方式 散装
