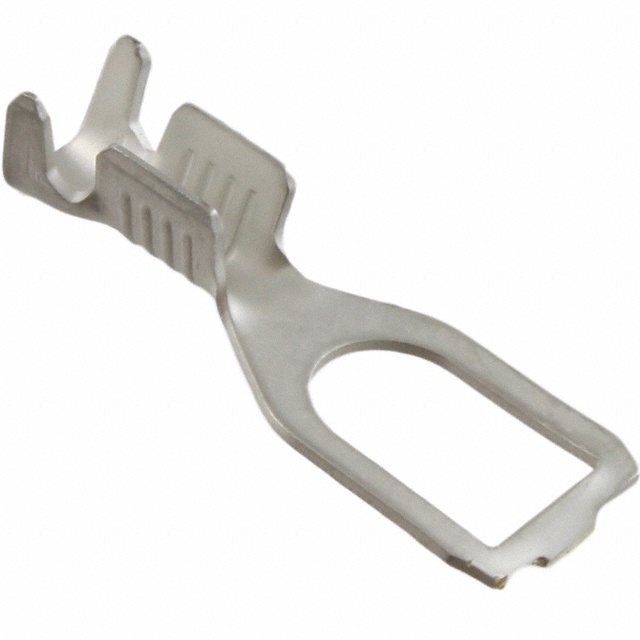

60775-2

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 14-18AWG Brass 20.27mm Tin T/R Automotive
供应商型号: 11M-60775-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 60775-2

60775-2概述


    产品简介


    本篇技术手册介绍了型号为60775-2的舌形端子(Spade Tongue Terminal),它属于端子和线束类产品。该电子元器件适用于18至14 AWG的电线,与#10螺钉尺寸兼容,且具有方形的舌形设计。此端子主要用于电力传输系统,特别适合于汽车、家用电器以及工业控制等领域。

    技术参数


    - 适用电线范围: 18 – 14 AWG
    - 螺钉尺寸: #10
    - 螺钉直径: 4.82 mm [0.19 in]
    - 舌厚: 0.46 mm [0.018 in]
    - 总长度: 20.32 mm [0.8 in]
    - 筒内径: 1.65 mm, 3.04 mm [0.065 in, 0.12 in]
    - 绝缘体直径 (最大): 3.56 mm [0.14 in]
    - 绝缘体直径范围: 2.54 – 3.56 mm [0.1 – 0.14 in]
    - 绝缘选项: 无绝缘
    - 操作温度范围: -40 – 110 °C [-40 – 230 °F]

    产品特点和优势


    - 兼容性强: 能够与各种类型的散装线和铜线完美匹配。
    - 材料优良: 接触基底采用黄铜,确保长期稳定可靠的连接。
    - 结构简单: 开放式筒型设计便于安装和拆卸。
    - 电镀保护: 锡金属镀层提供卓越的耐腐蚀性和良好的导电性。
    - 环保合规: 符合欧盟RoHS、REACH、中国RoHS等多项环保标准,确保产品的可持续性和绿色生产。

    应用案例和使用建议


    该端子广泛应用于各种电力传输场景,例如汽车电池连接、工业控制板、家庭电器控制面板等。实际应用中,用户需确保电线的直径符合端子要求,并正确安装以确保良好的接触质量。此外,在高温环境下使用时,应注意散热,避免过热导致性能下降。

    兼容性和支持


    - 兼容性: 适用于18至14 AWG的散装线和铜线。
    - 制造商支持: TE公司提供详细的技术文档、CAD文件及用户手册,可在其官方网站上获取。如有技术支持需求,可拨打客户服务热线:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 端子无法牢固固定电线。
    - 解决方案: 检查电线直径是否符合规定,重新调整端子的位置和安装力度。
    2. 问题: 使用过程中出现松动现象。
    - 解决方案: 请确认安装是否正确,是否已经按照规范操作。如需进一步检查,联系技术支持。
    3. 问题: 高温环境下工作,端子连接性能不佳。
    - 解决方案: 在高温环境中使用时,应采取适当的散热措施,保证设备正常运行。

    总结和推荐


    总体来看,60775-2舌形端子具备优秀的机械特性和电气性能,尤其适用于高可靠性要求的应用场合。其出色的兼容性、良好的电气导通性和环保合规性使其在市场上具有显著的竞争优势。对于需要可靠、稳定的电源连接解决方案的用户而言,这是一款值得推荐的产品。如果您的应用场景涉及到对电源连接可靠性要求较高的领域,那么这款端子将是您理想的选择。

60775-2参数

参数
长*宽*高 20.27mm*7.49mm*7.49mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60775-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60775-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 60775-2 60775-2数据手册

60775-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
