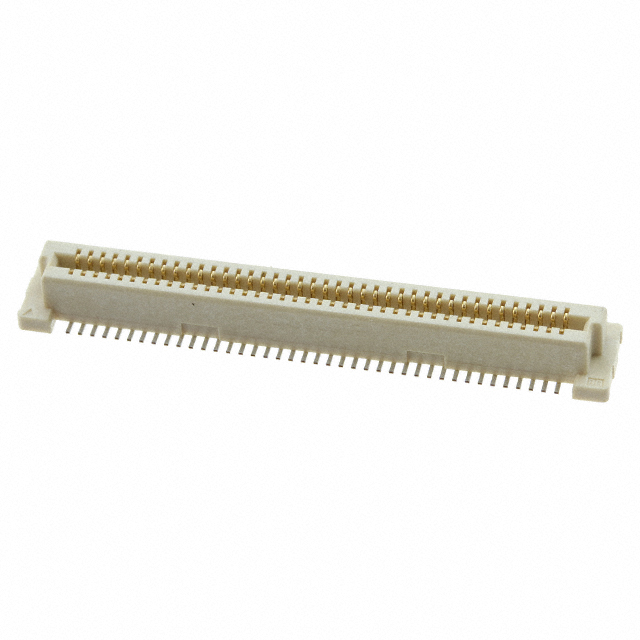

6123000-3

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 80pin 5mm,6mm,7mm,8mm 3.75mm 760nm 金 SMD,P=0.8mm 贴片安装 37.8mm(长度)*6mm(高度)
供应商型号: Q-6123000-3
供应商: 期货订购
标准整包数: 1800
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6123000-3

6123000-3概述


    产品简介


    TE Connectivity FH 0.8BTB Connector 5H
    TE Connectivity的FH 0.8BTB Connector 5H是一种专为紧凑空间设计的高密度连接器,主要用于电子设备内部的电路板间连接。这款连接器的特点在于其高效的数据传输能力和稳定的电气性能。它广泛应用于电信、网络通信、工业自动化及消费电子等领域,特别是在需要高可靠性和小体积的场合。

    技术参数


    - 尺寸:长(L)12.0 mm,宽(W)8.1 mm,高(H)8.4 mm
    - 堆叠高度:插头“Y”与插座“X”的堆叠高度 = Y + X - 5
    - 材料:外壳采用LCP(高温热塑性塑料),达到UL 94V-0防火等级;接触件采用铍铜材质
    - 镀层:接触区域最小镀金厚度为0.00076 mm,镍镀层最小厚度为0.0013 mm;焊接区域最小镀锡厚度为0.002 mm
    - 安装孔直径:0.5 mm
    - 电路数:最多可支持180个电路
    - 工作温度范围:-40°C 至 +105°C
    - 引脚排列:多种位置系列,具体见表

    产品特点和优势


    - 高可靠性:经过严格的测试和验证,确保长期稳定运行。
    - 紧凑设计:适用于对空间要求较高的应用场合。
    - 高数据传输能力:确保信号的快速和稳定传输。
    - 广泛的适用性:可用于各种行业,如电信、网络通信、工业自动化等。
    - 环境适应性强:能够在较宽的工作温度范围内保持性能。

    应用案例和使用建议


    应用案例:
    - 电信基站内部电路板之间的连接。
    - 工业自动化设备中的传感器与控制器之间的数据传输。
    - 消费电子设备,如智能手表内的电路连接。
    使用建议:
    - 确保安装时按照指定的引脚排列进行连接,以避免短路或断路。
    - 使用适当的工具和工艺进行焊接,确保焊接质量。
    - 在恶劣环境下使用时,建议增加保护措施,如防水、防尘处理。

    兼容性和支持


    - 兼容性:该连接器可以与其他符合标准的电路板兼容。
    - 技术支持:TE Connectivity提供全面的技术支持,包括安装指导、故障排除等。

    常见问题与解决方案


    - 问题:连接不稳定,信号传输质量差。
    - 解决方法:检查引脚是否正确插入,确保焊接质量良好。
    - 问题:工作温度超出规定范围,导致性能下降。
    - 解决方法:确保在规定的温度范围内使用,必要时采取额外的散热措施。
    - 问题:外壳损坏或变形。
    - 解决方法:更换新的连接器,避免在不适宜的环境中使用。

    总结和推荐


    总体来看,TE Connectivity的FH 0.8BTB Connector 5H是一款高效、可靠的连接器,特别适合需要高密度、高性能连接的应用场合。其紧凑的设计和广泛的应用范围使其在市场上具有较强的竞争力。因此,我强烈推荐该产品给那些对电子设备内部连接有较高要求的用户。

6123000-3参数

参数
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.75mm
针脚数 80pin
接合堆叠高度 5mm,6mm,7mm,8mm
长*宽*高 37.8mm(长度)*6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

6123000-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6123000-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6123000-3 6123000-3数据手册
