OD9-5-RTNC-48

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: WiFi 890MHz 950MHz 支架安装 610mm(高度)
供应商型号: Q-OD9-5-RTNC-48
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 OD9-5-RTNC-48

OD9-5-RTNC-48概述


    产品简介

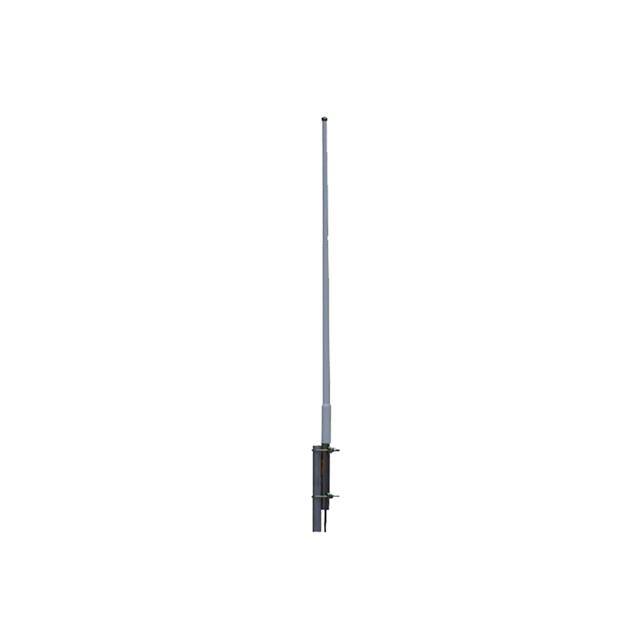

    本文介绍的是由Laird公司生产的NLOS系列900MHz垂直极化全向天线(型号:OD9)。该系列产品具有良好的耐用性、易于安装的特点,适用于多种无线通信场景,如900 MHz ISM频段应用、WISP基站设备、非视线通信(NLOS)及蜂窝网络应用等。


    技术参数




    - 工作频率:860-960 MHz
    - 增益:5dBi、6dBi、8dBi、11dBi
    - 驻波比(VSWR):最大1.5:1(890-950 MHz范围内),最大2.0:1(860-960 MHz范围内)
    - 输入功率:100W
    - 阻抗:50欧姆
    - 工作温度范围:-45°C至+70°C
    - 耐风速:125英里/小时(约56米/秒)
    - 外壳材料:紫外线稳定玻璃纤维/不锈钢
    - 垂直半功率波束宽度:36°(5dBi)、16°(6dBi)、10°(8dBi)、7°(11dBi)


    产品特点和优势




    NLOS系列900MHz垂直极化全向天线具有许多独特的优势,其中最重要的是它的高耐用性和稳定性。该天线采用紫外线稳定玻璃纤维和不锈钢制成,能够在各种恶劣环境中长期使用。此外,1度电子下倾角(仅限11dBi型号)提供了近端覆盖的优化,有助于减少信号盲区。这些特点使得该天线在广泛的无线通信应用场景中表现优异。


    应用案例和使用建议




    该系列天线非常适合于需要全向覆盖和高可靠性的场合,例如900 MHz ISM频段设备、无线互联网服务提供商(WISP)基站、蜂窝网络等。建议在部署时根据具体需求选择合适的增益模型,并确保安装位置可以避免高风速和其他可能影响性能的因素。


    兼容性和支持




    NLOS系列900MHz垂直极化全向天线支持标准N型母头连接器,这使其能够轻松与市场上大多数射频设备配合使用。Laird公司为该产品提供了一系列的技术支持和服务,包括产品文档下载、技术咨询等。如有任何技术问题,可以通过公司网站上的联系方式寻求帮助。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 天线无法正常工作 | 检查接头连接是否牢固;检查周围环境是否存在电磁干扰 |
    | 信号强度不足 | 确认增益设置是否符合需求;检查安装高度是否合适 |
    | 驻波比过高 | 检查接头和电缆是否有损坏;重新安装接头以确保良好接触 |


    总结和推荐




    综上所述,NLOS系列900MHz垂直极化全向天线凭借其优异的性能、坚固耐用的设计以及广泛的应用范围,在众多无线通信场景中表现出色。强烈推荐用于那些对天线性能要求较高的场合。如果您正在寻找一款可靠且高效的全向天线,NLOS系列无疑是一个不错的选择。

OD9-5-RTNC-48参数

参数
最大工作频率 950MHz
接口类型 -
典型输出功率 -
典型灵敏度 -
最大数据速率 -
发送机数量 -
最小工作频率 890MHz
射频系列/标准 WiFi
支持协议 -
模块/芯片分类 -
调制方式 -
典型供电电流 -
最大工作供电电压 -
接收机数量 -
最小工作供电电压 -
传输电流 -
接收电流 -
长*宽*高 610mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

OD9-5-RTNC-48厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OD9-5-RTNC-48数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY OD9-5-RTNC-48 OD9-5-RTNC-48数据手册

OD9-5-RTNC-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 858.0429
60+ ¥ 843.3755
库存: 600
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 5148.25
