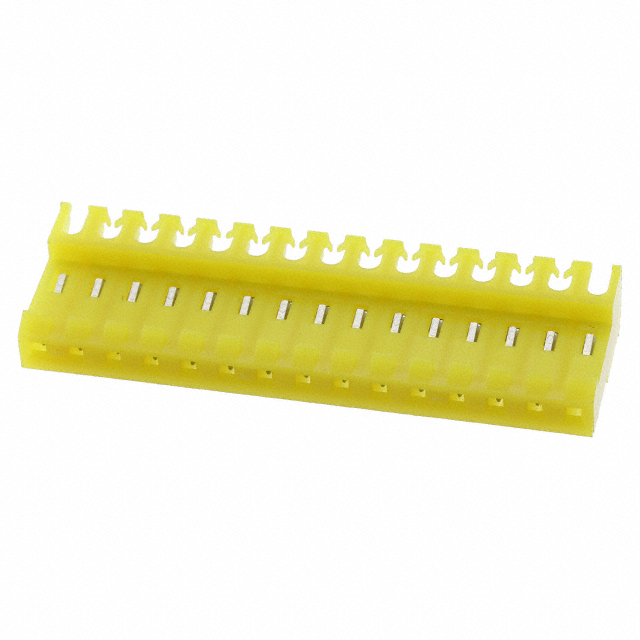

4-640600-5

厂牌: TE CONNECTIVITY
产品描述: 20 AWG Locking Ramp,Receptacle 3.96mm 1 15pin 2.03μm 锡 黄色 IDC 导线安装,自由悬挂,通孔安装 59.44mm(长度)*18.42mm(高度)
供应商型号: 4-640600-5
供应商: Master
标准整包数: 125
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-640600-5

4-640600-5概述


    产品简介


    本产品是一款适用于电源连接的应用的矩形电源连接器组件,型号为4-640600-5,属于接线端子(Receptacle)类,专为电线与板之间的连接而设计。其具有15个位置,中心线间距为3.96毫米(0.156英寸),采用MTA 156系统,整体结构为矩形,用于高性能的电源连接场合。

    技术参数


    - 中心线间距:3.96毫米(0.156英寸)
    - 位置数量:15
    - 连接系统:线到板(Wire-to-Board)
    - 接触特性:
    - 接触布局:直线
    - 接触底材:铜合金
    - 接触表面镀层:锡
    - 电气特性:
    - 额定操作电压:600伏交流电(VAC)
    - 最大接触电流:7安培(A)
    - 机械特性:
    - 插头拔出力:内置锁定闩
    - 连接器安装类型:电缆固定(Free-Hanging)
    - 尺寸:
    - 连接器高度:9.78毫米(0.385英寸)
    - 产品长度:59.44毫米(2.34英寸)
    - 适用绝缘直径范围:2.41毫米(0.095英寸)

    产品特点和优势


    这款矩形电源连接器组件以其高可靠性和高效能著称。它具备坚固耐用的铜合金基材接触件,并使用锡和镍镀层以提供优异的电气性能和抗腐蚀能力。此外,该组件具备90度的电缆出口角度,便于各种不同角度下的布线需求。由于其额定操作电压高达600VAC且最大接触电流可达7A,因此适合多种高负载应用场合。同时,它的紧凑设计和标准外形使其能够轻松集成到现有的电路板布局中。

    应用案例和使用建议


    此款矩形电源连接器组件广泛应用于工业自动化、机器人控制、通信设备等领域。例如,在工业自动化设备中,它们被用于连接控制面板和动力系统之间的电力传输。建议用户在实际使用时注意保持连接器周围环境的清洁,并避免高温和震动环境,以延长其使用寿命。此外,合理的布线规划可以进一步提高系统的稳定性和可靠性。

    兼容性和支持


    该产品具有广泛的兼容性,可与标准电线和电缆配套使用,如多股线(Stranded)。TE公司提供了丰富的技术支持和售后保障,如有任何疑问或需要帮助,可以通过拨打免费电话+1 800 522 6752联系其客服团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入时阻力大 | 确保插头和插座的对准位置正确,检查是否有异物阻碍。 |
    | 接触不良 | 清洁接触点,确保接触面干净无污渍。 |
    | 温度过高 | 检查周围环境是否过于潮湿或温度过高,必要时更换散热装置。 |

    总结和推荐


    综上所述,4-640600-5矩形电源连接器组件凭借其卓越的电气性能、可靠的机械结构和广泛的应用范围,在众多高要求环境中表现出色。考虑到其出色的性能表现及合理的成本,我们强烈推荐这一产品给寻求高品质电源连接解决方案的用户。

4-640600-5参数

参数
针脚数 15pin
触头镀层厚度 2.03μm
电缆端接 IDC
类型 Locking Ramp,Receptacle
线规 20 AWG
颜色 黄色
触头镀层
排数 1
间距 3.96mm
长*宽*高 59.44mm(长度)*18.42mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4-640600-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-640600-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-640600-5 4-640600-5数据手册

4-640600-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
