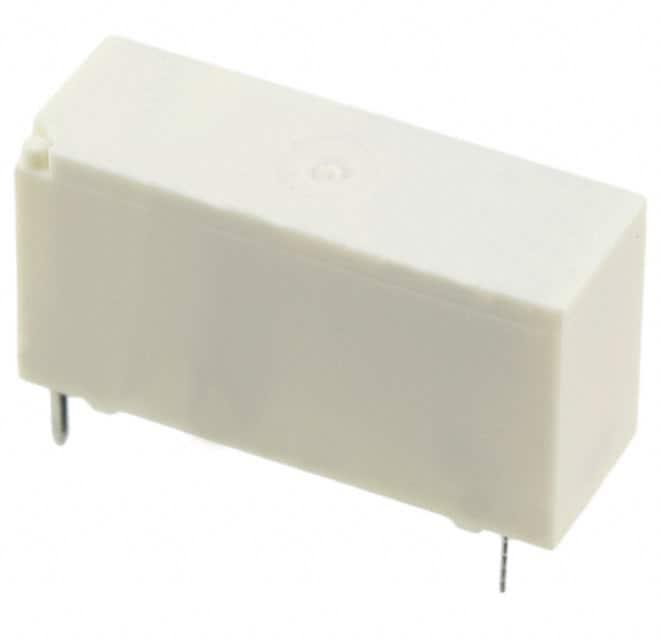

V23061B1007A601

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 通孔安装 30mm*10mm*15mm
供应商型号: V23061B1007A601
供应商: Master
标准整包数: 3
TE CONNECTIVITY 其他继电器 V23061B1007A601

V23061B1007A601概述

    # SCHRACK Miniature Power PCB Relay MSR V23061

    产品简介


    SCHRACK的Miniature Power PCB Relay MSR V23061是一款小型电源PCB继电器,主要用于一般目的的低功率应用。这款继电器具有单极(1P)的触点设计,可选配置为单极单掷(1 Form A, NO)或单极双掷(1 Form C, CO)接触形式。其额定电流可达8A/10A,并能承受高达65A的瞬时冲击电流。继电器采用AgSnO2接触材料,具有高可靠性与耐久性,特别适合于高冲击电流的应用场景。广泛应用于空调控制(HVAC)、接口技术、可编程逻辑控制器(PLC)、电源供应器、电视/显示器控制、家用电器、Hi-Fi设备及定时器等领域。

    技术参数


    触点数据
    - 触点配置:1 Form C (CO) 或 1 Form A (NO)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流
    - 版本A/B:8A
    - 版本C/D:10A
    - 极限闭合电流:最大15A(最多4秒,df 10%)
    - 最大分断能力:2000VA
    - 接触材料:AgSnO2, AgNi90/10
    操作数据
    - 频率操作:带负载/不带负载,6/1200分钟-1
    - 动作/释放时间:最大10/5毫秒
    - 触点弹跳时间:最大,Form A/Form B 3/10毫秒
    绝缘数据
    - 初始击穿电压:开路触点间1000Vrms;触点与线圈之间4000Vrms
    - 间隔/爬电距离:触点与线圈之间≥8/8mm
    - 绝缘部件材料组:IIIa Z2
    其他数据
    - 环境温度范围:-40至+85°C
    - 振动与冲击耐受力
    - 功能振动(Form A/NO, Form B/NC):10/4g
    - 破坏性振动(Form A/NO, Form B/NC):20/5g
    - 破坏性冲击(Form A/NO):100g
    - 终端类型:PCB-THT
    - 重量:11克
    - 焊接热阻:IEC 60068-2-20 RTII: 270°C/10s;RTIII: 260°C/5s
    - 包装:管装20个/箱装500个

    产品特点和优势


    SCHRACK MSR V23061微型电源PCB继电器的主要特点是其高可靠性、高冲击电流处理能力和广泛的适用性。具体特点如下:
    - 高可靠性:采用AgSnO2接触材料,保证了长时间运行下的稳定性和耐用性。
    - 高电流处理能力:能够承受65A的瞬时冲击电流,适用于需要大电流处理的场合。
    - 多种触点配置:提供1 Form A (NO) 和1 Form C (CO) 触点配置,满足不同的电路需求。
    - 适应性强:能够在-40°C至+85°C的温度范围内正常工作,并具有优异的振动和冲击耐受性。

    应用案例和使用建议


    应用案例
    MSR V23061广泛应用于家电、工业控制系统、通信设备等多种领域。例如,在空调控制系统中,该继电器可以用于控制压缩机的工作状态;在PLC系统中,它可以用于开关控制信号的切换。
    使用建议
    - 负载管理:根据具体应用的需求选择适当的触点版本(8A或10A),并确保电路的负载不超过继电器的最大额定值。
    - 散热设计:在高负载情况下,考虑合理的散热设计以防止过热导致的损坏。
    - 安装布局:根据产品尺寸和结构,合理规划PCB布局,确保与其他组件之间的电气隔离。

    兼容性和支持


    MSR V23061继电器具有良好的兼容性,可以与各种标准PCB板和电子设备配套使用。厂商提供了详尽的技术支持,包括产品合规性验证、安装指南、故障排除服务等。此外,用户还可以通过制造商的官方网站获取更多相关信息和技术支持。

    常见问题与解决方案


    问题一:继电器无法正常动作
    解决方法:检查电源电压是否在规定的操作范围内,确认接线无误。如仍有问题,联系技术支持。
    问题二:继电器触点烧蚀
    解决方法:检查是否有过载情况发生,更换为更高额定电流的继电器版本。同时,注意负载的匹配和散热设计。
    问题三:继电器频繁切换
    解决方法:适当调整控制电路的脉冲频率,避免频繁切换导致的磨损和过热。

    总结和推荐


    总体来看,SCHRACK的Miniature Power PCB Relay MSR V23061具有高可靠性和广泛应用范围的特点。它不仅能够满足一般的电力控制需求,还能应对某些特殊环境下的挑战。对于需要在高冲击电流环境下工作的电子设备来说,这是一款非常值得推荐的产品。无论是从技术规格还是从实际应用效果来看,MSR V23061都是一个出色的选择。

V23061B1007A601参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 30mm*10mm*15mm
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 管装

V23061B1007A601厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23061B1007A601数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23061B1007A601 V23061B1007A601数据手册

V23061B1007A601封装设计

查看详情并下载
Symbol
Footprint
3D Model
