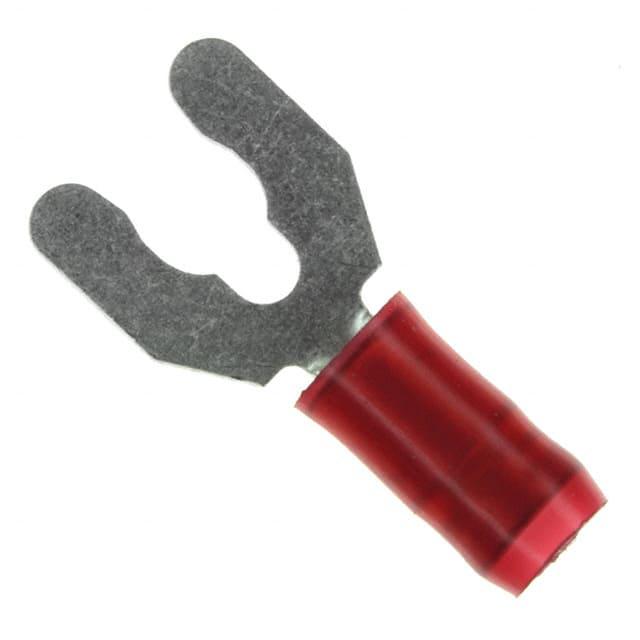

52930-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 短弹簧叉形舌片端子
供应商型号: 52930-1
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 铲形端子 52930-1

52930-1概述


    产品简介


    本篇技术手册详细介绍了一款适用于特定应用领域的电子元器件——弹簧叉形端子(Spring Spade Terminal),型号为52930-1。该产品主要用于电线连接,特别是对导线直径和接触稳定性有较高要求的应用场景。型号52930-1的弹簧叉形端子适用于22到16 AWG的导线,并能与#8或M4规格的螺钉匹配安装。它特别适用于那些需要可靠且耐久性高的连接点的应用环境,比如汽车、工业控制设备、家用电器等领域。

    技术参数


    - 产品类型:弹簧叉形端子(Spring Spade Terminal)
    - 适配导线尺寸:22 - 16 AWG
    - 螺钉规格:#8 / M4
    - 螺钉直径:4.17 mm (0.164 in)
    - 绝缘材料:部分绝缘
    - 镀层材料:锡
    - 接线端类型:直型(Straight)
    - 触点特征:闭口端子(Closed Barrel)
    - 工作电压:300 V
    - 绝缘套颜色:红色
    - 工作温度范围:105°C (221°F)
    - 兼容导线绝缘直径:最大3.18 mm (0.125 in)
    - 导线直径范围:2.03 – 3.18 mm (0.08 – 0.125 in)

    产品特点和优势


    1. 高可靠性:采用了闭口端子设计,确保导线在插入时能够紧密锁定,提供更高的电气连接可靠性。
    2. 适应性强:能够适应多种导线直径,适用范围广泛。
    3. 耐用性:材料选择上,采用了抗腐蚀性强的镀锡材料,延长了产品的使用寿命。
    4. 操作简便:独特的弹簧结构使接线过程更为简单便捷,大大减少了安装时间。

    应用案例和使用建议


    应用案例:该型号弹簧叉形端子常用于工业自动化设备中电机、传感器等部件之间的连接,以确保稳定的电连接。此外,在家庭电器如空调、冰箱的电路连接中也有广泛应用。
    使用建议:
    - 在安装前,请确保导线绝缘直径符合产品规格要求。
    - 安装过程中要确保导线插入到位,避免接触不良导致故障。
    - 维护时定期检查连接点是否有松动现象,及时进行紧固。

    兼容性和支持


    该型号的弹簧叉形端子与多种电子元器件和设备具有良好的兼容性。制造商提供了丰富的技术支持服务,客户可通过拨打技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题:如何判断弹簧叉形端子的安装是否到位?
    - 解决方案:检查端子上的红色标记是否完全可见,确认导线已牢固插入。
    2. 问题:端子长时间使用后出现氧化现象如何处理?
    - 解决方案:定期使用专用清洁剂清洁端子表面,并重新涂覆防氧化涂层。
    3. 问题:导线不易插入端子内怎么办?
    - 解决方案:检查导线绝缘直径是否符合要求,同时确保端子内部无异物阻塞。

    总结和推荐


    总体而言,型号52930-1的弹簧叉形端子凭借其稳定可靠的性能、广泛的适用范围及简易的操作方式,在众多应用场合中表现出色。尤其适合那些需要高频次连接、长期稳定运行的应用场景。通过上述的技术规格和优势分析,该产品值得推荐给需要高质量连接解决方案的用户。如果您的项目涉及上述特性需求,这款弹簧叉形端子将是理想的选择。

52930-1参数

参数
长*宽*高 21.84mm*9.53mm*9.53mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

52930-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52930-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52930-1 52930-1数据手册

52930-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
