ROX05SJ150R

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 150Ω ±5% 500mW ±350ppm/℃ 通孔安装 10mm(长度)
供应商型号: 3229778
供应商: 海外现货
标准整包数: 10

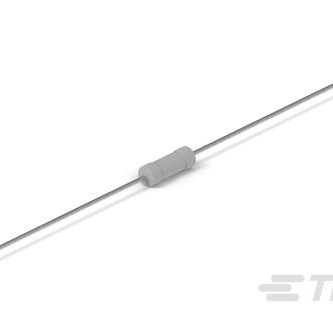

TE CONNECTIVITY 通孔电阻 ROX05SJ150R

ROX05SJ150R概述

    Flame-Proof Power Metal Oxide Film Resistors

    产品简介


    本技术手册介绍了Flame-Proof Power Metal Oxide Film Resistors(阻燃金属氧化膜电阻器)系列产品。这些电阻器主要用于电力线路保护及其他高功率应用场合。它们采用金属氧化膜技术,提供高可靠性与出色的长期稳定性。适合广泛的应用领域,如工业自动化、电力系统、通信设备等。

    技术参数


    | 类型 | 额定功率(W) | 最大工作电压(V) | 最大过载电压(V) | 介电强度(V) | 阻值范围(Ω) | 工作温度范围(℃) |
    ||
    | 正常尺寸 |
    | ROX025 | 0.25 | 250 | 400 | 250 | 0.3 ~ 50K | -55 ~ 155 |
    | ROX05 | 0.5 | 250 | 400 | 250 | 0.3 ~ 330K | -55 ~ 155 |
    | ROX1 | 1 | 350 | 600 | 350 | 0.1 ~ 470K | -55 ~ 155 |
    | ROX2 | 2 | 350 | 600 | 350 | 0.1 ~ 560K | -55 ~ 155 |
    | ROX3 | 3 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5 | 5 | 750 | 1000 | 750 | 5.0 ~ 150K | -55 ~ 155 |
    | ROX7 | 7 | 750 | 1000 | 750 | 20 ~ 150K | -55 ~ 155 |
    | ROX8 | 8 | 750 | 1000 | 750 | 30 ~ 200K | -55 ~ 155 |
    | ROX9 | 9 | 750 | 1000 | 750 | 50 ~ 200K | -55 ~ 155 |
    | 小尺寸 |
    ||
    | ROX05S | 0.5 | 250 | 400 | 250 | 0.3 ~ 50K | -55 ~ 155 |
    | ROX1S | 1 | 350 | 600 | 350 | 0.1 ~ 270K | -55 ~ 155 |
    | ROX2S | 2 | 350 | 600 | 350 | 0.1 ~ 470K | -55 ~ 155 |
    | ROX3S | 3 | 350 | 600 | 350 | 0.3 ~ 560K | -55 ~ 155 |
    | ROX4S | 4 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5SS | 5 | 500 | 800 | 500 | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5S | 5 | 500 | 800 | 500 | 5.0 ~ 560K | -55 ~ 155 |

    产品特点和优势


    1. 高功率密度:ROX系列的阻燃金属氧化膜电阻器具有高功率密度,能够在小体积内提供大功率输出,特别适用于空间有限的应用场合。
    2. 卓越的长期稳定性:这些电阻器在长时间运行后仍能保持稳定的性能,不易受到外部因素的影响。
    3. 完整的阻燃结构:设计上考虑到了安全性能,能够在过载情况下避免火焰或机械损坏。
    4. 可控的温度能力:能够在较宽的工作温度范围内稳定工作,保证在各种环境下可靠使用。
    5. 耐溶剂涂层和标记:表面涂覆的材料能够抵抗化学物质的侵蚀,确保长期使用寿命。

    应用案例和使用建议


    - 工业自动化:ROX系列电阻器可用于驱动电机、加热元件和其他负载,以提高系统的稳定性和安全性。
    - 电力系统:可以用于线路保护和滤波,确保电网的安全和稳定运行。
    - 通信设备:在通信设备中作为电源管理的一部分,帮助维持电源系统的稳定输出。
    使用建议:
    - 在选择合适的电阻器时,根据具体应用需求来确定所需的额定功率和工作电压。
    - 为了延长使用寿命,在高温环境中需要降低工作负载,以避免过热。
    - 对于需要频繁启停的应用,建议进行负载寿命测试以验证其可靠性。

    兼容性和支持


    这些阻燃金属氧化膜电阻器具有良好的兼容性,可以与其他标准的电子元器件一起使用。厂商提供了全面的技术支持和售后服务,可通过官方网站获取帮助。

    常见问题与解决方案


    - Q1: 电阻器过载后出现故障怎么办?
    - A1: 检查并调整负载条件,避免长时间过载运行。如果已发生过载,请更换新的电阻器。

    - Q2: 如何判断电阻器是否达到使用寿命?
    - A2: 定期检查电阻器的性能参数,如发现阻值变化超出允许范围,建议及时更换。

    总结和推荐


    Flame-Proof Power Metal Oxide Film Resistors(阻燃金属氧化膜电阻器)是高可靠性、长寿命和高性能的电子元件。其独特的设计使其在各种工业应用中表现出色,特别是在需要高功率密度和可靠性的场合。因此,强烈推荐在需要高性能、高可靠性的应用场景中使用这款产品。对于需要空间节省和高效电源管理的系统来说,这款电阻器无疑是理想的选择。

ROX05SJ150R参数

参数
电阻值 150Ω
精度 ±5%
额定功率 500mW
温度系数 ±350ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

ROX05SJ150R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX05SJ150R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX05SJ150R ROX05SJ150R数据手册

ROX05SJ150R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.302
100+ ¥ 0.2709
500+ ¥ 0.2288
2500+ ¥ 0.205
7500+ ¥ 0.2014
15000+ ¥ 0.1977
75000+ ¥ 0.1977
150000+ ¥ 0.1977
库存: 993
起订量: 190 增量: 0
交货地:
最小起订量为:100
合计: ¥ 27.09
