3-640445-8

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 3.96mm 1 8pin 7A 锡 通孔安装 31.7mm(长度)*7.62mm(高度)
供应商型号: 571-3-640445-8
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-640445-8

3-640445-8概述


    产品简介

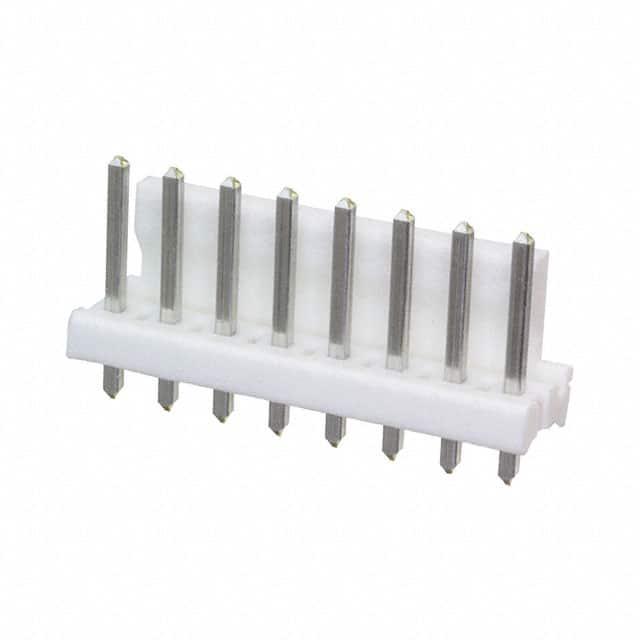

    3-640445-8 PCB Mount Header
    3-640445-8 是一种垂直安装的印刷电路板(PCB)插座,适用于电线到板连接,具有8个位置,中心线间距为3.96毫米(0.156英寸)。这种部分屏蔽设计提供了卓越的电气性能,特别适合于电源传输应用。通过表面贴装技术(SMT),该产品能够实现高密度连接和可靠性。

    技术参数


    - 产品类型: PCB Mount Header
    - 中心线间距: 3.96 mm (0.156 in)
    - 行数: 1 行
    - 位置数: 8 位
    - 连接系统: 线到板 (Wire-to-Board)
    - 接头类型: 部分屏蔽 (Partially Shrouded)
    - 安装方式: 通孔焊接 (Through Hole - Solder)
    - 接触面积: 10.16 mm (0.4 in)
    - 接触尺寸: 1.14 mm (0.045 in)
    - 接触载荷条件: 完全装载 (Fully Loaded)
    - 接触电流额定值: 最大 14.24 A
    - 工作电压: 600 VAC
    - 操作温度范围: -55 °C 到 105 °C (-67 °F 到 221 °F)
    - 封装方式: 盒装 (Box)
    - 包装数量: 1000 个

    产品特点和优势


    - 部分屏蔽设计: 增强了抗干扰能力,提高了信号的稳定性和可靠性。
    - 完全装载: 所有接触点都已满载,确保高电流承载能力。
    - 高电流承载能力: 接触电流额定值为14.24安培,适合高电流应用。
    - 兼容性: 兼容各种标准,如CSA、UL和VDE,满足不同行业的需求。
    - 环保材料: 低卤素含量,符合欧盟RoHS、ELV和REACH规定,保证了产品的环保性能。

    应用案例和使用建议


    - 应用案例: 3-640445-8 广泛应用于工业控制、自动化设备、电力系统和汽车电子等领域,尤其是在需要高可靠性和高电流承载能力的应用中表现出色。
    - 使用建议: 在使用时,确保焊点质量良好,避免虚焊和脱焊现象。由于其完全屏蔽的设计,安装时需注意保持一定的空间以保证屏蔽效果。

    兼容性和支持


    - 兼容性: 该产品兼容多种电线和电缆,包括22AWG红色电线、18AWG橙色电线等。此外,还可以与AMP-LATCH Universal Headers和SL156系列的其他配件配合使用。
    - 技术支持: 如需技术支持,可拨打+1 800 522 6752,TE公司提供专业的客户服务和技术支持。

    常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决方案: 检查焊点是否合格,必要时重新焊接。
    - 问题2: 插拔力过大。
    - 解决方案: 检查是否正确安装,确认没有异物阻碍。
    - 问题3: 工作温度超出范围。
    - 解决方案: 检查工作环境温度,确保在允许范围内使用。

    总结和推荐


    3-640445-8 PCB Mount Header 在高电流应用中表现出色,具有出色的屏蔽能力和可靠的机械性能。其广泛的兼容性和高标准的制造工艺使其成为众多领域的首选。总的来说,我们强烈推荐这款产品用于需要高可靠性和高电流承载能力的应用场景。

3-640445-8参数

参数
颜色 -
类型 Friction Lock,Header
针脚数 8pin
排数 1
额定电流 7A
触头镀层 - 配接
间距-配接 3.96mm
防护等级 -
触头镀层厚度 - 配接 -
长*宽*高 31.7mm(长度)*7.62mm(高度)
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 盒装,散装

3-640445-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640445-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-640445-8 3-640445-8数据手册

3-640445-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.6164 ¥ 5.2086
25+ $ 0.5762 ¥ 4.8685
100+ $ 0.4807 ¥ 4.0619
500+ $ 0.4093 ¥ 3.4588
1000+ $ 0.3834 ¥ 3.2397
4000+ $ 0.3234 ¥ 2.7327
8000+ $ 0.3129 ¥ 2.644
库存: 884
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
