2834088-1

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台, 2路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 2834088-1
供应商: Master
标准整包数: 50
TE CONNECTIVITY 接线板-线至板 2834088-1

2834088-1概述

    电子元器件产品技术手册:Buchanan WireMate 接收器

    产品简介

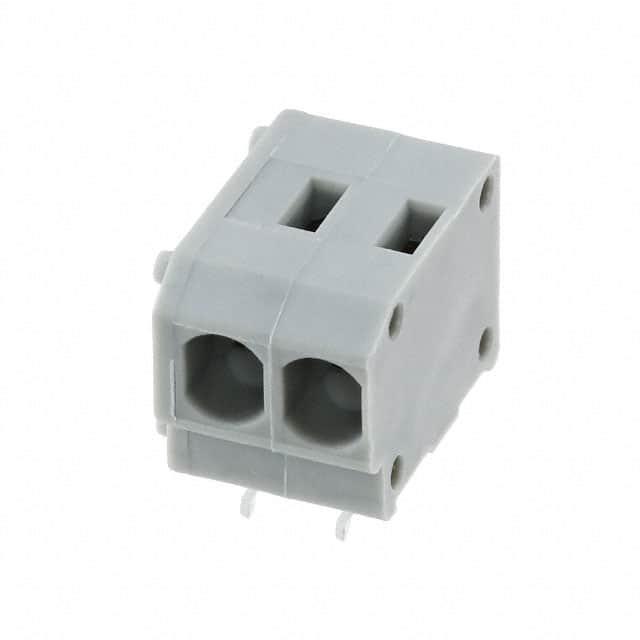

    Buchanan WireMate 接收器(产品型号:2834088-1)是一款专为板到线连接设计的电子元器件。它采用直角线束进入设计,适用于20至16 AWG线径,工作电压可达300 VAC,特别适合PCB(印刷电路板)终端块的应用。这款接收器具备卓越的电气特性和可靠性,广泛应用于电力传输及信号连接等领域。

    技术参数


    - 线径范围:20 - 16 AWG
    - 额定工作电压:300 VAC
    - 额定电流:8 A
    - 工作温度范围:-40°C 至 105°C
    - 线束进入角度:90°
    - 接线端子安装方法:通孔焊接
    - 导线安装方法:压入式
    - 终端块类型:插座
    - 接触材料:基材铜,镀层锡
    - 接触面积:镀锡接触面
    - 主体材料:高耐热尼龙或聚酯
    - 包装方式:盒装
    - 合规性:
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2指令(2016年)
    - REACH法规(EC)No. 1907/2006

    产品特点和优势


    1. 高效耐用:额定工作电压高达300 VAC,可承受最高8 A的电流,确保了产品的可靠性和持久性。
    2. 易于安装:通过通孔焊接方式安装到PCB上,简化了安装过程并提高了稳定性。
    3. 适用范围广:适应不同线径范围(20-16 AWG),满足各种应用场景需求。
    4. 卓越性能:高温尼龙或聚酯材质保证了其在极端条件下的稳定表现,同时具备低卤素含量,符合环保标准。

    应用案例和使用建议


    1. 电路应用:在需要高功率传输的应用中,如工业控制系统、自动化设备等,Buchanan WireMate接收器能提供稳定可靠的电力和信号连接。
    2. 使用建议:
    - 确保安装时插针准确对准,避免偏移导致连接不良。
    - 在进行通孔焊接前检查焊点质量,确保焊接牢固。
    - 建议使用配套的压入式工具进行导线连接,以提高连接可靠性和效率。

    兼容性和支持


    - 兼容性:此产品与TE的其他电子元器件具有良好的兼容性,例如TE的CAT-SL36-M6642B微型连接器等。
    - 技术支持:如有任何安装或使用上的疑问,可以拨打免费热线电话+1 800 522 6752获取专业支持。

    常见问题与解决方案


    - 问题1:连接器在焊接后出现松动。
    - 解决办法:检查焊接点是否充分湿润,必要时重新焊接。确保插针准确插入焊盘,稳固固定。
    - 问题2:导线无法顺利插入压入式端口。
    - 解决办法:检查压入式端口是否有污垢或异物堵塞。如果问题依然存在,建议使用推荐的专用工具进行操作。

    总结和推荐


    总体而言,Buchanan WireMate接收器是一款高性能、高可靠性的电子元器件,广泛应用于电力传输和信号连接领域。其卓越的电气特性和易于安装的特点使其在市场上具有较高的竞争力。推荐用于工业自动化、医疗设备和电力控制等对连接可靠性要求较高的场合。
    希望这篇技术手册能帮助您更好地了解和应用Buchanan WireMate接收器,如有任何疑问或需求,请随时联系我们。

2834088-1参数

参数
长*宽*高 8.5mm(长度)*12.6mm(宽度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2834088-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2834088-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 2834088-1 2834088-1数据手册

2834088-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
