THS1068RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 68Ω ±5% ±50ppm/℃ 法兰安装 17mm*17mm*9mm
供应商型号: 1259314
供应商: 海外现货
标准整包数: 1

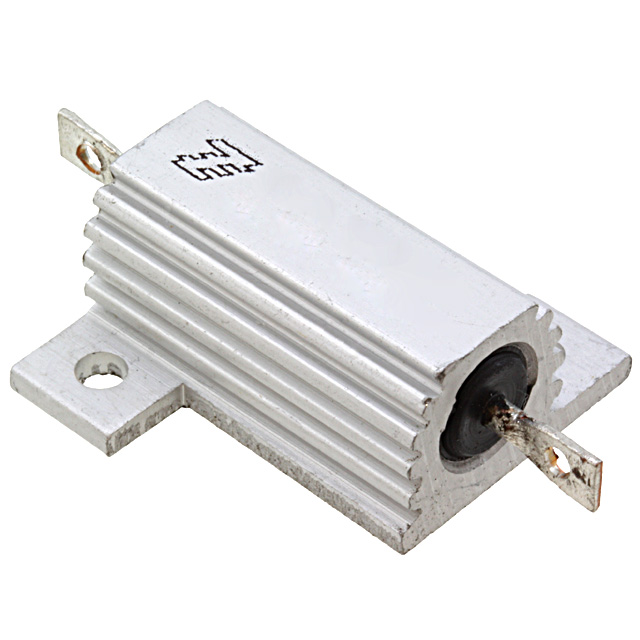

TE CONNECTIVITY 网络阵列电阻 THS1068RJ

THS1068RJ概述

    THS Series 铝制封装功率电阻产品技术手册

    产品简介


    THS系列是由泰科电子提供的标准和定制设计的铝制封装电阻,适用于一般用途、电源、电力生成和牵引行业。THS系列是一种极高稳定性的高品质线绕电阻,能够在有限空间内高效地消散高功率,同时保持相对较低的表面温度。这些电阻由优质材料制成,以确保最佳的可靠性和稳定性。泰科电子还可以根据国际、MIL标准或客户要求进行测试。

    技术参数


    - 功率范围:10瓦至75瓦(THS10至THS75)
    - 额定电压:160V DC或ACrms至1400V DC或ACrms
    - 绝缘电阻:干燥状态最小为10,000MΩ,湿气测试后最小为1,000MΩ
    - 温度系数:低于100Ω时为50ppm/℃,高于100Ω时为30ppm/℃
    - 容差:5%
    - 长期稳定性:在额定功率下,50%的ΔR要求不超过70%的额定功率;25%的ΔR要求不超过50%的额定功率

    产品特点和优势


    - 可靠性强:拥有超过50年的设计和制造经验,提供证明可靠的解决方案
    - 多功能性:适用于广泛的工业领域,包括制动电阻、平衡电阻、电容器充电和放电、Crowbar保护、滤波和电气机械一般用途
    - 易于分销:可通过分销商获取

    应用案例和使用建议


    THS系列广泛应用于电力电子设备中,如制动系统、平衡电路、Crowbar保护和电气机械。例如,在电容器充电和放电的应用中,THS电阻可以有效地管理电压和电流变化,减少电容器的损坏风险。建议在使用过程中注意散热管理,特别是在高功率应用中,以确保长期稳定性。

    兼容性和支持


    THS系列具有良好的兼容性,可以与其他标准的电气设备和系统集成。泰科电子还提供了全面的技术支持和维护服务,以确保客户能够顺利使用这些电阻。

    常见问题与解决方案


    1. 表面温度过高:通过改善散热管理,例如使用更低热阻的散热器或提高散热器的效率,可以降低电阻器的表面温度。
    2. 长时间稳定性下降:在高功率运行时,建议将功率降低到额定值的70%以下,以延长电阻器的使用寿命。

    总结和推荐


    THS系列铝制封装电阻以其出色的稳定性和可靠性,成为电力电子领域中的优选产品。它在多个工业领域的广泛应用表明了其卓越的功能和价值。我们强烈推荐使用THS系列电阻,尤其是在需要高性能和高稳定性的场合。

THS1068RJ参数

参数
电阻值 68Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 17mm*17mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 散装,托盘

THS1068RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

THS1068RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY THS1068RJ THS1068RJ数据手册

THS1068RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
