P40P42D12P1-12

产品分类: 接触器
厂牌: TE CONNECTIVITY
产品描述: 9V(DC) 12V 3PST-NO(DM)(3 Form X) 40A 577mA 600V 底座安装,螺纹安装 96.52mm(长度)*82.55mm(高度)
供应商型号: N-P40P42D12P1-12
供应商: 云汉优选
标准整包数: 1

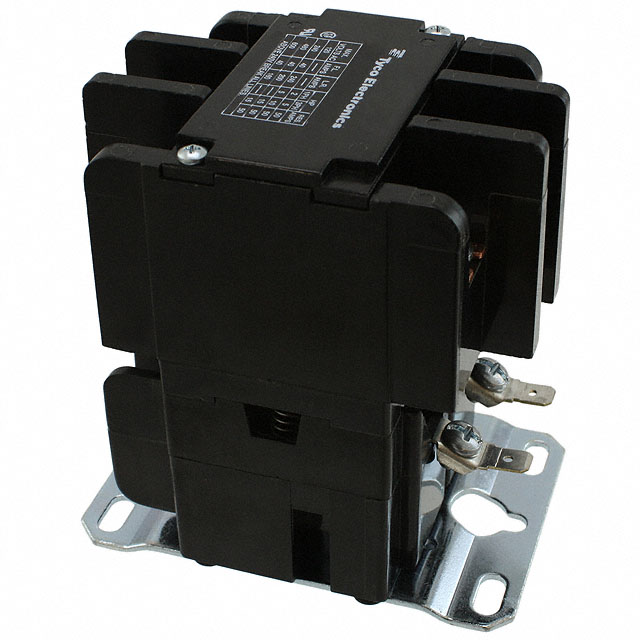

TE CONNECTIVITY 接触器 P40P42D12P1-12

P40P42D12P1-12概述


    产品简介


    P40P42D12P1-12 定义用途接触器是一种用于直流电路中的电磁接触器。它主要用于开关电路,提供可靠的电气连接。该产品适用于各种工业应用场合,如电动机控制、照明系统、加热设备等。

    技术参数


    - 额定电压: 12 VDC
    - 线圈电阻: 20.8 Ω
    - 触点数: 3极
    - 触点电流等级: 40 A
    - 触点切换电压 (最大): 600 VAC
    - 触点材料: 银镉氧化物
    - 主终端类型: 螺丝端子
    - 线圈终端类型: 8-32螺钉带.25快速连接
    - 安装方式: 机架安装

    产品特点和优势


    1. 高可靠性: P40P42D12P1-12 具有银镉氧化物触点,确保了长时间的使用寿命和稳定性。
    2. 高电流处理能力: 最大40 A的触点电流等级使得其适用于需要大电流控制的应用。
    3. 高电压耐受性: 最大可承受600 VAC的电压,适合多种电力控制系统。
    4. 多种连接方式: 提供螺丝端子和快速连接选项,便于安装和维护。

    应用案例和使用建议


    应用案例
    - 电动机控制: 在电动机控制回路中,该接触器可以用来频繁启动和停止电动机。
    - 照明系统: 可以作为大型照明系统的开关,控制其开启和关闭。
    - 加热设备: 用于加热设备的电源开关控制。
    使用建议
    1. 定期检查: 定期检查接触器的工作状态,确保螺丝紧固且无腐蚀。
    2. 合理布线: 布线时应确保电线长度合适,避免不必要的压力对接触器造成损害。
    3. 安全防护: 在操作过程中,佩戴必要的个人防护装备,避免直接接触。

    兼容性和支持


    - 兼容性: 该产品可与其他标准的电气元件兼容,如螺钉终端和快速连接端子。
    - 支持服务: 如需技术支持,可拨打 +1 800 522 6752。此外,官网(TE.com)也提供了丰富的文档和技术支持资料。

    常见问题与解决方案


    1. 问题: 接触器无法正常工作。
    - 解决方案: 检查线圈电压是否符合要求,确认线路连接正确。
    2. 问题: 触点出现磨损。
    - 解决方案: 更换触点或整个接触器。
    3. 问题: 设备运行时温度过高。
    - 解决方案: 检查负载情况,确保负载不超过触点电流等级。

    总结和推荐


    P40P42D12P1-12 定义用途接触器是一款高性能的电磁接触器,具有高电流处理能力和广泛的适用范围。其高可靠性和长寿命使其成为许多工业应用的理想选择。根据上述分析,强烈推荐使用该产品,尤其是在需要高电流控制和稳定工作的场合。此外,厂商提供的丰富技术支持也为用户带来了极大的便利。

P40P42D12P1-12参数

参数
交流线圈电压 -
直流开关电压 -
开关功能 -
触头外形 3PST-NO(DM)(3 Form X)
运行时间 -
必须释放电压 -
释放时间 -
必须吸合电压 9V(DC)
额定接触电流 40A
线圈电流 577mA
交流开关电压 600V
直流线圈电压 12V
长*宽*高 96.52mm(长度)*82.55mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

P40P42D12P1-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

P40P42D12P1-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接触器 TE CONNECTIVITY P40P42D12P1-12 P40P42D12P1-12数据手册

P40P42D12P1-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 150.1172 ¥ 1403.5958
2+ $ 143.17 ¥ 1338.6395
4+ $ 139.1076 ¥ 1300.6561
8+ $ 136.425 ¥ 1275.5738
9+ $ 133.7526 ¥ 1250.5868
20+ $ 123.4608 ¥ 1154.3585
100+ $ 104.9376 ¥ 981.1666
库存: 193
起订量: 1 增量: 1
