3-1617529-3

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: DC DIP 通孔安装
供应商型号: Q-3-1617529-3
供应商: 期货订购
标准整包数: 20
TE CONNECTIVITY 固态继电器 3-1617529-3

3-1617529-3概述

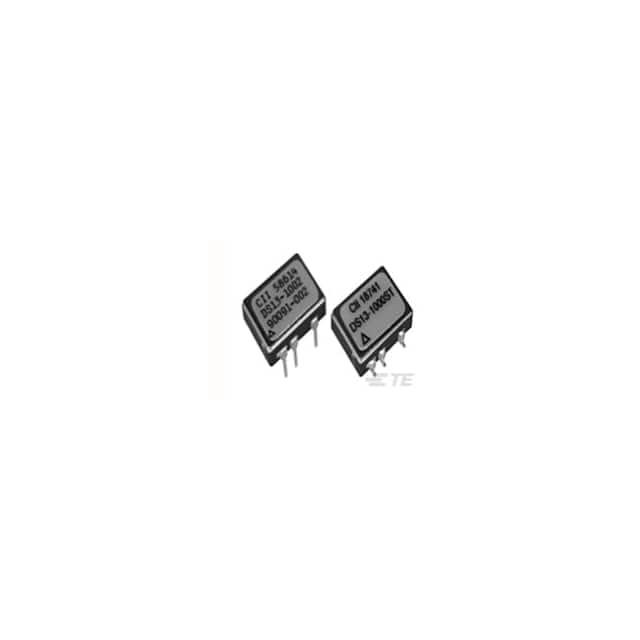

    KILOVAC DS13 SSR: 高性能直流固态继电器

    产品简介


    KILOVAC DS13 SSR(固态继电器)是一种专为航空航天、国防和海洋领域设计的高性能固态继电器,适用于驱动直流负载。该系列继电器能够在最大2A电流和60V直流电压下稳定运行。其主要功能包括光耦合隔离、快速开关以及低电阻输出,使得它成为高可靠性应用场景的理想选择。

    技术参数


    - 输入电源电压范围:3.8 - 32 Vdc(2端配置),3.8 - 32 Vdc(3端配置)
    - 输入电流(最大):@ 5Vdc 时 15mA
    - 输入电压(最大):32Vdc
    - 控制电压范围:0 - 18 Vdc
    - 输出负载电流(最大):2.0A(无短路保护),1.0A(带短路保护)
    - 输出负载电压(最大):60Vdc
    - 输出电压降(最大):@ 短路保护 0.6Vdc,@ 无短路保护 0.75Vdc
    - 通态电阻(最大):@ 25°C 时 0.22Ω(无短路保护),0.45Ω(带短路保护)
    - 关断状态漏电流(最大):@ 60Vdc 时 100μAdc
    - 输入电容(最大):10pF
    - 电气系统脉冲:±600Vdc
    - 温度范围:操作:-55°C 至 +105°C,存储:-55°C 至 +125°C
    - 重量:最大 0.07 盎司(2 克)

    产品特点和优势


    - 光耦合隔离:提供优异的电磁干扰防护。
    - TTL 和 CMOS 兼容输入:简化与其他逻辑电路的集成。
    - 超低电阻 MOSFET 输出:保证低功耗和高效能。
    - 高可靠性和长寿命:通过 MIL-PRF-28750D 认证,并达到 DSCC 绘图 90091 标准。
    - 过载/短路保护:保护负载电路免受电流过载的影响。

    应用案例和使用建议


    KILOVAC DS13 SSR 广泛应用于航空电子设备、舰船系统及军事装备等。根据手册中的电气特性和测试数据,建议在实际应用中考虑其负载特性,确保不超过规定的最大电流和电压,特别是在负载为感性负载时需加装二极管抑制。另外,使用过程中应注意散热管理,避免过热导致性能下降。

    兼容性和支持


    该产品提供多种版本,可选配短路保护和控制状态反馈。所有版本均可进行泰科电子“W”级筛选。厂商提供详尽的技术支持和维护服务,包括详细的使用手册和技术文档。

    常见问题与解决方案


    1. 问题:继电器无法正常启动。
    - 解决办法:检查输入电压是否在规定范围内,确认输入电路连接正确。
    2. 问题:负载电流超过额定值。
    - 解决办法:在负载回路中增加限流电阻,或者选用具有更高电流承载能力的继电器版本。
    3. 问题:继电器响应时间过长。
    - 解决办法:检查供电电压是否稳定,必要时优化外围电路设计。

    总结和推荐


    KILOVAC DS13 SSR 以其卓越的性能、可靠的保护机制和广泛的应用适应性,在高可靠性要求的环境中表现出色。推荐给对安全性和长期稳定性有严格要求的应用场景,如航空航天和国防工业。对于需要紧凑型、高效能固态继电器的设计者来说,KILOVAC DS13 SSR 是一个极佳的选择。

3-1617529-3参数

参数
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 DC
负载电压 -
14.22mm(Max)
10.03mm(Max)
3.94mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

3-1617529-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617529-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY 3-1617529-3 3-1617529-3数据手册

3-1617529-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 667.15 ¥ 5470.63
25+ $ 600.4375 ¥ 4923.5875
50+ $ 567.0875 ¥ 4650.1175
100+ $ 533.7125 ¥ 4376.4425
250+ $ 500.3625 ¥ 4102.9725
库存: 2000
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 109412.6
