1565081-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Plug 1 2pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 9.1mm*19.4mm*9.533001mm
供应商型号: 1565081-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1565081-1

1565081-1概述


    产品简介

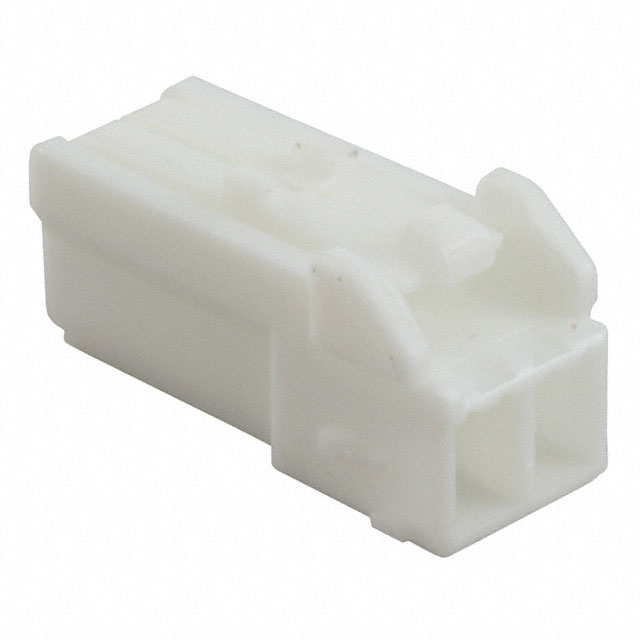

    产品名称:Housing, Plug, Wire-to-Wire, 2 Position, 3.5 mm Centerline, Wire & Cable, UL 94V-0, GRACE INERTIA 3.5, Rectangular Power Connectors
    产品类型:矩形电源连接器
    主要功能:用于电线对电线的连接,提供可靠的电力和信号传输
    应用领域:广泛应用于各种工业设备、通信设备和消费电子产品中,适合需要高可靠性、高安全性的场合

    技术参数


    - 连接器类型:插头
    - 接触布局:直线式
    - 接触材料:铜合金
    - 端接方式:压接
    - 接触类型:插座
    - 配接方式:有钥匙导向和锁紧结构
    - 机械附件:无应力释放
    - 中心线间距:3.5 mm (0.138 in)
    - 高度:9.55 mm (0.375 in)
    - 长度:9.1 mm (0.358 in)
    - 工作温度范围:-30°C 至 105°C (-22°F 至 221°F)
    - 操作电压:300 VAC
    - UL 阻燃等级:UL 94V-0

    产品特点和优势


    - 密封性:非密封型
    - 配接锁定方式:惯性锁定、卡扣锁定
    - 安装类型:电缆安装(自由悬挂)
    - 材料:PA66 尼龙,符合低卤素标准
    - 环保合规性:符合欧盟RoHS、ELV、REACH标准,不含卤素,符合RoHS豁免要求
    - 优势:高可靠性、耐用性强、易于安装和维护,适用于各种恶劣环境

    应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 数据通信系统
    - 消费电子产品
    使用建议:
    - 在高温和高湿度环境中使用时,需定期检查连接器的密封性和接触点的状态。
    - 安装时注意确保插头和插座的正确对齐,以避免损坏接触点。
    - 由于具有惯性锁定机制,首次插入时可能需要稍加用力,但可保证连接后的稳定性和安全性。

    兼容性和支持


    - 兼容性:与 TE Connectivity 的其他型号连接器(如 1565082-2, 1744417-7 等)兼容
    - 支持:技术支持热线:+1 800 522 6752
    - 文档支持:可通过产品页面下载 CAD 文件、3D 模型和数据表,以便进行设计验证

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查钥匙导向是否正确对齐 |
    | 连接松动 | 检查锁紧机构是否已正确锁定 |
    | 插头接触不良 | 清洁接触面,确保无灰尘和污渍 |

    总结和推荐


    综合评估:这款 GRACE INERTIA 3.5 mm 中心线矩形电源连接器具有出色的电气性能和机械稳定性,符合多种环保标准,特别适合于需要高可靠性和安全性的工业和消费电子应用。
    推荐:强烈推荐使用该产品,特别是在严苛的工作环境中。其优秀的设计和可靠的质量使其成为各类应用的理想选择。

1565081-1参数

参数
针脚数 2pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 9.1mm*19.4mm*9.533001mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1565081-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1565081-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1565081-1 1565081-1数据手册

1565081-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
