CRGH0603F133R

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 133Ω ±1% ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: Q-CRGH0603F133R
供应商: 期货订购
标准整包数: 10000

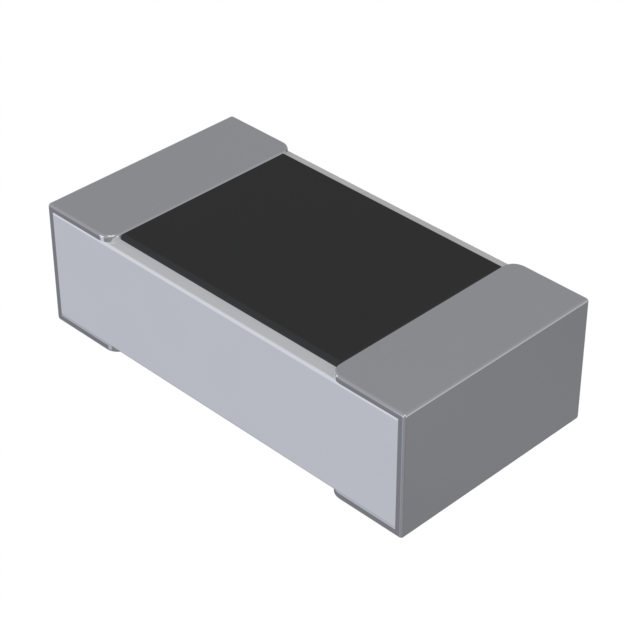

TE CONNECTIVITY 网络阵列电阻 CRGH0603F133R

CRGH0603F133R概述

    高功率厚膜芯片电阻技术手册

    产品简介


    高功率厚膜芯片电阻是一种专为工业及通用应用设计的厚膜电阻器,具有出色的功率密度比。这类电阻器采用先进工艺制造,其主要功能是将电流转化为热能并消耗掉。典型的应用领域包括工业控制、电源设备、通信设施和汽车电子系统。

    技术参数


    以下是高功率厚膜芯片电阻的技术规格表:
    | 尺寸 | 功率等级 (W) @70°C | 电阻范围 | 允许电压 (V) | 最大过载电压 (V) | 介电强度 (V) |
    |
    | 0402 | 0.1 | 1R0 ~ 10MΩ | 50 | 100 | 100 |
    | 0603 | 0.2 | 1R0 ~ 10MΩ | 50 | 100 | 300 |
    | 0805 | 0.33 | 1R0 ~ 10MΩ | 150 | 300 | 500 |
    | 1206 | 0.5 | 1R0 ~ 10MΩ | 200 | 400 | 500 |
    | 1210 | 0.75 | 1R0 ~ 10MΩ | 200 | 500 | 500 |
    | 2010 | 1 | 1R0 ~ 10MΩ | 200 | 500 | 500 |
    | 2512 | 2 | 1R0 ~ 10MΩ | 250 | 500 | 500 |
    - 终端电镀层:表面为锡(Sn)镀层覆盖镍(Ni)镀层。
    - 温度范围:-55°C ~ 155°C。

    产品特点和优势


    高功率厚膜芯片电阻的主要优势包括:
    - 高功率密度比,能够满足多种应用需求。
    - 精确的电阻值和公差选择(1% 或 5%)。
    - 宽广的工作温度范围,适应多种环境条件。
    - 出色的抗振动和冲击性能,适合严苛的应用环境。

    应用案例和使用建议


    高功率厚膜芯片电阻适用于各种高功率应用场景,如电源转换器、变频器、电机驱动等。根据手册中的测试结果,这些电阻器在高温环境下表现出良好的稳定性。在实际使用过程中,用户应注意避免长时间处于过载状态以延长使用寿命。
    建议在使用时遵循以下原则:
    - 保持电阻器在规定的温度范围内工作。
    - 避免持续过载运行。
    - 定期检查和维护以确保正常工作。

    兼容性和支持


    该产品支持多种封装尺寸,可以方便地与现有的电路板设计相匹配。制造商提供全面的技术支持和售后服务,包括电话、邮件和在线聊天服务。如有任何问题,用户可以通过手册上提供的联系方式获得帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 电阻值漂移
    - 解决方案:确保电阻器安装时周围温度稳定,并遵循制造商的推荐工作条件。

    2. 焊接后电阻变化
    - 解决方案:使用合适的焊接温度和时间,避免过高的温度导致损坏。

    3. 长期使用后的性能下降
    - 解决方案:定期进行负载寿命测试,以确保电阻器在长时间内保持稳定性能。

    总结和推荐


    高功率厚膜芯片电阻凭借其卓越的功率密度比和广泛的温度适应性,在众多应用中表现出色。经过严格测试,该系列产品在长期使用过程中表现稳定可靠。对于需要高性能电阻器的应用场合,推荐选用高功率厚膜芯片电阻。如果您正在寻找一种可靠且高效的解决方案,这款产品将是理想的选择。

CRGH0603F133R参数

参数
电阻值 133Ω
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGH0603F133R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH0603F133R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRGH0603F133R CRGH0603F133R数据手册

CRGH0603F133R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0103 ¥ 0.0841
20000+ $ 0.0086 ¥ 0.0707
200000+ $ 0.0083 ¥ 0.0677
400000+ $ 0.0079 ¥ 0.0646
1000000+ $ 0.0071 ¥ 0.0584
库存: 1000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 841
直接购买
加入购物车
