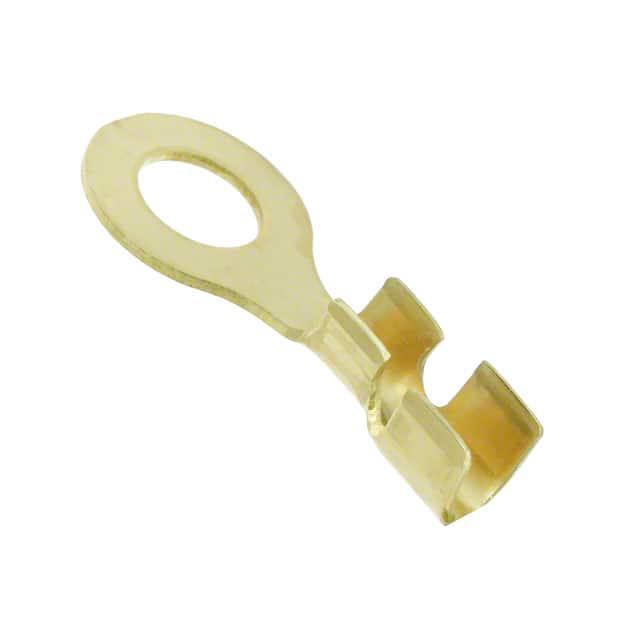

42751-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-16AWG Brass 26.56mm T/R Automotive
供应商型号: JY-42751-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 42751-1

42751-1概述

    电子元器件产品技术手册:闭合环舌形端子

    产品简介


    本产品为闭合环舌形端子(Closed Ring Tongue Terminal),适用于16至14 AWG的电线,具备1/4英寸(6.5毫米)安装孔径。这种类型的端子广泛应用于工业控制、电力系统和机械设备等领域,以实现导线的可靠连接。由于其独特的结构设计,它既可用于固定安装,也可用于活动部件的连接,非常适合于各种复杂环境下的应用。

    技术参数


    - 产品类型:闭合环舌形端子
    - 适用导线范围:16 – 14 AWG
    - 安装孔径:1/4英寸(6.5毫米)
    - 外形描述:圆形/椭圆形
    - 绝缘支持:无绝缘层
    - 电线直径:2582 – 4106 CMA
    - 接触材料:黄铜
    - 端子连接方式:直式
    - 终端镀层:无镀层
    - 机械附件:带绝缘支持
    - 产品重量:1.382克
    - 舌厚度:0.76毫米(0.03英寸)
    - 产品长度:26.67毫米(1.05英寸)
    - 接触直径:1.77毫米(0.07英寸)至3.68毫米(0.145英寸)
    - 安装孔径最大值:4.6毫米(0.181英寸)
    - 安装孔径范围:3.05 – 4.57毫米(0.118 – 0.181英寸)
    - 工作温度范围:110°C(230°F)

    产品特点和优势


    闭合环舌形端子具有如下独特功能和优势:
    - 高可靠性:采用黄铜材料和无镀层设计,保证长期稳定使用。
    - 宽泛的适用范围:适用于多种导线尺寸,包括16至14 AWG的电线,能够满足多样化的应用需求。
    - 卓越的机械强度:舌厚度和接触直径的设计确保了端子在高压环境下的耐用性。
    - 易于安装:直式的安装孔径和带绝缘支持的机械附件简化了安装过程。

    应用案例和使用建议


    闭合环舌形端子在实际应用中,尤其适用于工业自动化控制、电力传输和工程机械等领域。例如,在工厂自动化控制系统中,这种端子可以连接不同规格的电线,确保整个系统的稳定运行。
    使用建议:
    - 确保安装孔径与所需导线匹配,避免因孔径过大或过小导致连接不牢固。
    - 安装时需注意清洁安装孔径和导线表面,避免杂质影响连接效果。
    - 定期检查端子的磨损情况,及时更换损坏的端子,保证系统的安全运行。

    兼容性和支持


    闭合环舌形端子与特定规格的电线兼容,具体支持信息可参阅产品页面上的详细文档。厂商提供全面的技术支持和售后服务,包括在线技术支持电话 +1 800 522 6752,以及官方网站的详细说明和常见问题解答。

    常见问题与解决方案


    - 问题:如何选择合适的导线?
    解决方案:根据产品手册中的适用导线范围,选择对应的16至14 AWG导线。
    - 问题:安装过程中出现连接不牢固怎么办?
    解决方案:确保安装孔径与导线尺寸匹配,并定期检查端子的磨损情况。
    - 问题:端子表面是否有防锈处理?
    解决方案:本产品采用无镀层设计,具有一定的防腐蚀能力,但仍需注意环境因素对端子的影响。

    总结和推荐


    闭合环舌形端子是一款可靠且高效的连接解决方案,其广泛的应用范围和优良的性能使其成为工业和电力系统领域的理想选择。通过严格的生产和质量控制,该产品确保了长期的稳定性和耐用性,值得信赖。对于需要高效、可靠连接的应用场景,我们强烈推荐使用这款闭合环舌形端子。

42751-1参数

参数
长*宽*高 26.56mm*11.94mm*760μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42751-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42751-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42751-1 42751-1数据手册
