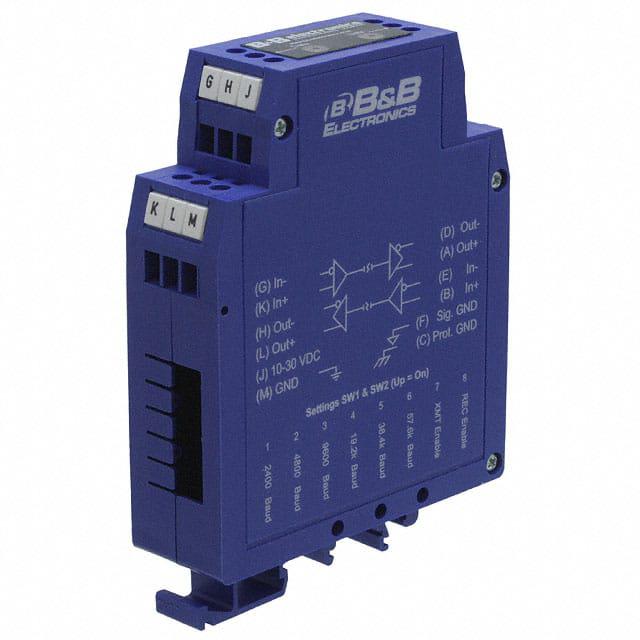

BB-485OPDR

产品分类: 计算机网络
厂牌: ADVANTECH/台湾研华科技
产品描述:
供应商型号: 10B-2893661-1
供应商: 国内现货
标准整包数: 1
ADVANTECH/台湾研华科技 计算机网络 BB-485OPDR

BB-485OPDR概述


    产品简介


    型号:BB-485OPDR
    产品类型:工业级RS-422/485隔离中继器
    主要功能:提供2kV光隔离保护和600W浪涌抑制,扩展RS-422/485网络传输距离至1.2公里,并突破节点数限制。自动发送数据控制功能使得无需安装软件驱动即可使用。
    应用领域:适用于需要延长通信距离、增强信号稳定性和保护设备免受干扰的工业自动化系统、电力监控系统、远程数据采集等领域。

    技术参数


    - 连接器:终端块连接
    - 信号:TDA(-),TDB(+),RDA(-),RDB(+),GND
    - 支持标准:4线RS-485,2线RS-485和RS-422
    - 数据速率:最高可达115.2kbps(可切换选择)
    - 隔离方法:光学
    - 隔离等级:2000V
    - 浪涌抑制:TVS,额定6.5V双向雪崩击穿装置,峰值功率耗散500W,响应时间小于1皮秒
    - 电源输入:10到30V直流电
    - 功耗:0.7W
    - 温度范围:工作温度-40°C至+80°C,存储温度-40°C至+85°C
    - 湿度范围:0%-95%,非凝结状态
    - 防护等级:IP20
    - 尺寸:2.5 x 7.9 x 10.6 cm (0.98 x 3.1 x 4.2 in)
    - 安装方式:35mm DIN导轨安装(带可选适配器)

    产品特点和优势


    隔离保护:2kV光隔离保护确保设备在恶劣环境中得到全面保护,减少了信号干扰的可能性。
    高可靠性:浪涌抑制装置提供600W的保护能力,响应时间小于1皮秒,保证数据传输的稳定性。
    宽工作温度范围:可在极端条件下工作,满足工业应用的各种环境要求。
    自动发送数据控制:无需额外软件驱动即可实现数据发送,简化了安装和管理过程。

    应用案例和使用建议


    应用案例:在某电力监控系统项目中,BB-485OPDR用于扩展现场设备的数据通信距离,解决了原有的信号衰减和电磁干扰问题。
    使用建议:在安装时确保电源电压正确匹配,并根据具体需求选择合适的配件如电源适配器和安装支架。定期检查设备的运行状况以确保信号质量和数据传输的稳定性。

    兼容性和支持


    兼容性:BB-485OPDR支持2线RS-485、4线RS-485和RS-422,可以轻松集成到现有的多种通信系统中。
    支持信息:由Advantech公司提供技术支持和售后服务,产品通过CE、FCC、cULus等认证,保证了其在全球范围内的广泛应用。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决方案:检查电源输入是否符合10到30V直流电的要求;确认连接器是否正确插入。
    2. 问题:通信距离超出1.2公里仍不稳定
    - 解决方案:考虑在中间增设更多BB-485OPDR中继器,以确保信号的可靠传输。
    3. 问题:设备数据传输错误频繁
    - 解决方案:检查终端设备的设置是否正确,如数据速率、奇偶校验位等,并确保网络中的所有设备均采用相同的标准。

    总结和推荐


    综合评估:BB-485OPDR以其卓越的隔离保护能力和稳定的数据传输表现,在工业自动化和电力监控领域具有显著的优势。其易于安装、操作简便的特点也大大降低了用户的使用门槛。
    推荐结论:强烈推荐使用BB-485OPDR作为工业级RS-422/485通信系统的扩展和保护设备。它不仅能够有效延长通信距离,还能够在严苛的工作环境中保障数据传输的安全性和稳定性。

BB-485OPDR参数

参数
长*宽*高 25mm*79mm*106mm
零件状态 在售
包装方式 散装

BB-485OPDR数据手册

厂牌 PDF简要描述 下载
ADVANTECH/台湾研华科技 计算机网络 ADVANTECH/台湾研华科技 BB-485OPDR BB-485OPDR数据手册

BB-485OPDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
