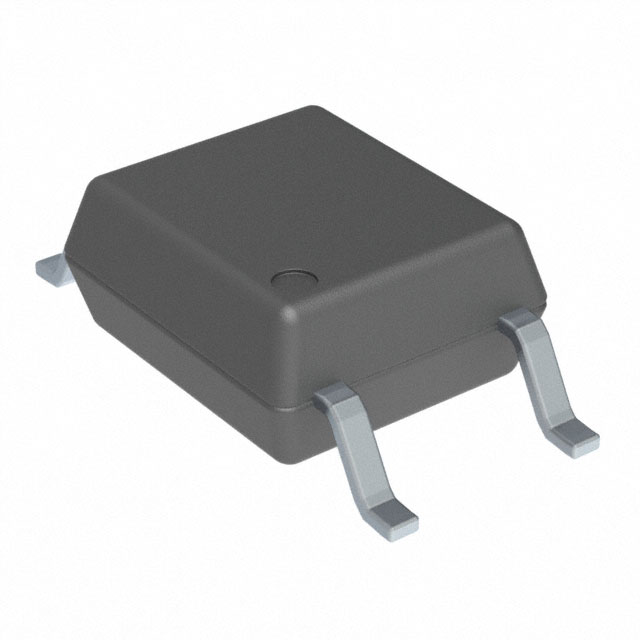

LTV-356T-TP1-B

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: LTV-356T Series Photocoupler
供应商型号: HAL-LTV-356T-TP1-B
供应商: 海外现货
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-356T-TP1-B

LTV-356T-TP1-B概述

    LTV-356T 光耦合器产品综述

    1. 产品简介


    LTV-356T 系列是由 LITE-ON Technology Corp. 生产的一种光电耦合器。这种耦合器被广泛应用于高密度混合基板和编程控制器等领域。它能够实现输入输出端的高隔离电压,非常适合需要电气隔离的应用场景。

    2. 技术参数


    - 电流转移比 (CTR):50% 到 600%,在 IF = 5mA, VCE = 5V 的条件下
    - 输入输出隔离电压 (Viso):3750Vrms
    - 集电极-发射极击穿电压 (BVCEO):80V
    - 封装形式:扁平封装 LTV-356T
    - 工作温度范围:-55°C 至 +110°C
    - 存储温度范围:-55°C 至 +150°C
    - 反向电压 (VR):6V
    - 最大功率耗散 (Ptot):170mW
    - ESD 耐受:HBM 8000V/MM 2000V/CDM 2000V

    3. 产品特点和优势


    - 高隔离度:高达 3750Vrms 的隔离电压使得 LTV-356T 在需要高安全标准的应用中表现出色。
    - 多功能性:适用于多种应用场景,包括高密度混合基板、编程控制器及测量仪器等。
    - 鲁棒性:具有出色的抗静电放电(ESD)能力,通过 HBM 8000V/MM 2000V/CDM 2000V 的测试,确保设备在使用过程中的可靠性。
    - 符合 RoHS 标准:所有材料都符合欧盟的 RoHS 指令。
    - 低功耗:典型功耗仅为 70mW,适合于电池供电或节能应用。

    4. 应用案例和使用建议


    - 应用案例:LTV-356T 可用于混合基板上的高密度安装,以及各种编程控制器和测量仪器中。这些应用场景要求高隔离度和高可靠性,LTV-356T 完美契合。
    - 使用建议:为了最大限度地发挥 LTV-356T 的效能,在焊接过程中需遵循推荐的温度曲线(如红外回流焊和波峰焊),以避免过热损坏。在实际使用时,建议根据具体应用需求选择合适的CTR等级,确保最佳性能。

    5. 兼容性和支持


    - 兼容性:LTV-356T 系列与其他标准电路板设计兼容,适合集成到现有系统中。
    - 技术支持:LITE-ON Technology 提供全面的技术支持,包括售前咨询、安装指导以及售后维护服务。若需特定应用的支持,可通过销售代表联系。

    6. 常见问题与解决方案


    - Q:如何处理焊接温度超出建议范围?
    - A:如果焊接温度过高,可能导致器件损坏。应严格遵循推荐的温度曲线进行焊接。
    - Q:如果出现高隔离电阻异常怎么办?
    - A:检查器件的安装是否正确,重新检查接线连接并确认隔离电压测量是否正确执行。

    7. 总结和推荐


    总体而言,LTV-356T 系列光电耦合器凭借其优异的性能、可靠性及多功能性,使其成为许多应用场景的理想选择。特别是在需要高隔离度、鲁棒性和低功耗的应用中。考虑到其卓越的表现及广泛的适用性,强烈推荐使用 LTV-356T 系列光电耦合器。

LTV-356T-TP1-B参数

参数
数据速率 -
通道数量 -
长*宽*高 3.85mm*4.4mm*2mm
安装方式 贴片安装
包装方式 卷带包装

LTV-356T-TP1-B数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-356T-TP1-B LTV-356T-TP1-B数据手册

LTV-356T-TP1-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0594 ¥ 0.5019
库存: 201197
起订量: 7970 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.5
