LTST-C194KRKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 红光LED, 1608 (0603)封装, 波长631 nm, 1.6 x 0.8 x 0.3mm
供应商型号: LTST-C194KRKT 0603
供应商: 国内现货
标准整包数: 5000

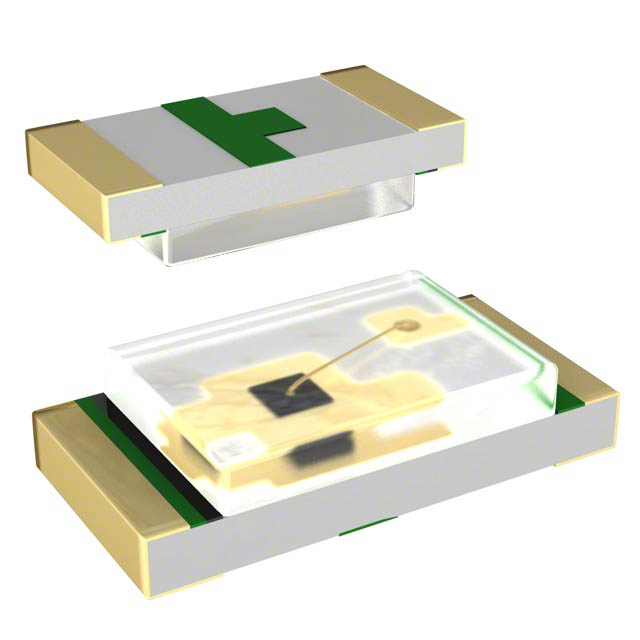

LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C194KRKT

LTST-C194KRKT概述

    # 产品介绍:LITE-ON DCC LTST-C194KRKT SMD LED

    产品简介


    LITE-ON DCC LTST-C194KRKT 是一款表面贴装(SMD)发光二极管(LED),由台湾新北市的 LITE-ON Technology Corp. 生产。这款 LED 主要用于办公设备、通信设备及家庭应用,提供可靠的光效表现。该 LED 具有符合环保标准(ROHS)的特性,能够满足绿色产品要求。

    技术参数


    绝对最大额定值
    - 功耗:75 mW
    - 峰值正向电流:80 mA (1/10 Duty Cycle, 0.1ms 脉冲宽度)
    - 直流正向电流:30 mA
    - 反向电压:5 V
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 红外焊接条件:260°C, 10 秒
    电气光学特性
    - 光强:11.2 mcd 到 180.0 mcd (@20mA)
    - 视角:130°
    - 峰值发射波长:639 nm
    - 主导波长:631 nm
    - 半宽度:20 nm
    - 正向电压:2.0 V 至 2.4 V (@20mA)
    - 反向电流:10 μA (@5V)

    产品特点和优势


    LITE-ON DCC LTST-C194KRKT 的主要特点是:
    - 超薄封装(0.30H mm),便于集成在各种设备中。
    - 符合 EIA STD 封装标准,易于自动化装配。
    - 可兼容红外回流焊工艺,方便大批量生产。
    - 在绿色制造方面具有显著优势,符合 ROHS 标准。

    应用案例和使用建议


    应用案例
    这款 LED 广泛应用于办公设备、通信设备及家庭电器中,例如打印机、手机背光灯和智能家居照明系统。
    使用建议
    - 建议使用酒精基清洁剂如异丙醇清洗 LED。
    - 在安装时,建议使用防静电手环或抗静电手套,确保操作环境符合静电安全标准。
    - 按照 JEDEC 标准设定回流焊温度曲线,以确保可靠焊接。

    兼容性和支持


    这款 LED 具有良好的兼容性,可以与其他电子元器件或设备一起工作。LITE-ON 提供全面的技术支持和售后服务,以确保客户顺利使用。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:焊接后 LED 不亮
    - 解决办法: 检查焊接温度曲线是否符合 JEDEC 标准,必要时调整焊接条件。
    2. 问题:正向电压异常低
    - 解决办法: 确保正确连接,检查是否有静电放电(ESD)损害,如有损坏需更换新的 LED。

    总结和推荐


    综上所述,LITE-ON DCC LTST-C194KRKT SMD LED 是一款高性价比的产品,适用于多种应用场合。其优异的电气光学特性、超薄设计及绿色制造理念使其在市场上具有较强的竞争力。我们强烈推荐这款产品给需要高性能 LED 的制造商和工程师们。

LTST-C194KRKT参数

参数
视角 130°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 631nm@20mA
测试电流 20mA
显示颜色 无色,红色
长*宽*高 450μm(高度)
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C194KRKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C194KRKT LTST-C194KRKT数据手册

LTST-C194KRKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.296
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1480
