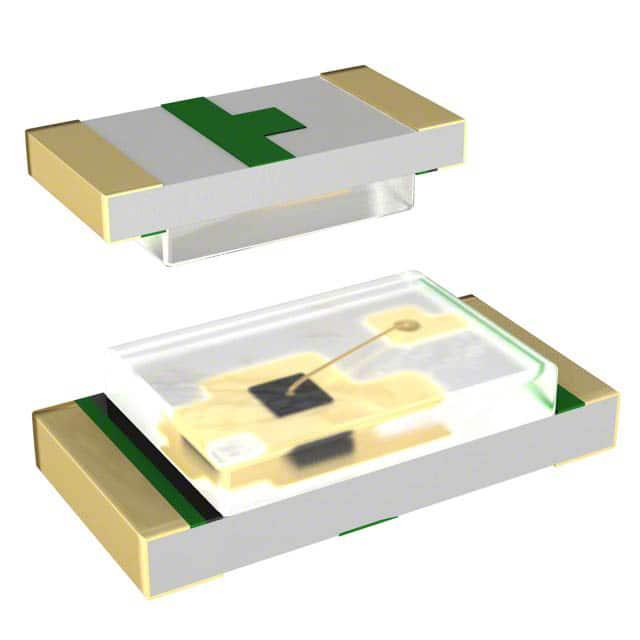

LTST-C194KSKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 592nm 130° 2V 20mA 带平顶,矩形 透明 黄色 标准安装,贴片安装 450μm(高度)
供应商型号: 859-LTST-C194KSKT
供应商: Mouser
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C194KSKT

LTST-C194KSKT概述

    LTST-C194KSKT SMD LED 技术手册

    产品简介


    LTST-C194KSKT 是一款由 LITE-ON Technology Corp. 生产的表面贴装(SMD)发光二极管(LED)。这款LED采用铝镓铟磷(AlInGaP)材料制成,具有非常薄的设计(仅0.30毫米高),并具备高亮度的特点。适用于办公设备、通信设备及家用电器等多种电子设备中。此外,它符合RoHS标准,是一款环保型产品。

    技术参数


    - 功率消耗:最大为75毫瓦(mW)
    - 峰值正向电流:80毫安(mA)(脉冲宽度为0.1毫秒,占空比为1/10)
    - 直流正向电流:30毫安(mA)
    - 逆向电压:5伏(V)
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-55°C至+85°C
    - 焊接条件:波峰焊接条件下温度为260°C持续5秒;红外回流焊接条件下温度为260°C持续5秒;蒸汽相焊接条件下温度为215°C持续3分钟

    产品特点和优势


    1. 超薄设计:仅0.30毫米高,非常适合空间受限的应用场景。
    2. 高亮度:采用AlInGaP材料,提供高亮度输出。
    3. 环境友好:符合RoHS标准,是环保型产品。
    4. 自动化兼容性:能与自动放置设备兼容,并且适合回流焊接过程,如红外回流焊接和蒸汽相焊接。

    应用案例和使用建议


    LTST-C194KSKT主要应用于普通电子设备中,如办公设备、通信设备和家庭电器。在选择应用时,应确保使用适当的电路设计,以确保多个并联LED的亮度均匀性。例如,在设计驱动电路时,建议在每个LED前串联一个限流电阻。此外,正确处理和储存LED也非常重要,以避免静电损坏。

    兼容性和支持


    - 焊接兼容性:支持多种焊接工艺,包括波峰焊接、红外回流焊接和蒸汽相焊接。
    - 技术文档和支持:LITE-ON Technology提供了详细的焊接曲线图和其他技术支持文档,帮助用户实现最佳焊接效果。

    常见问题与解决方案


    1. Q:如何清洁LED?
    - A:不要使用未经指定的化学液体清洁LED,可能会损害封装。如果需要清洁,可将LED浸入乙醇或异丙醇中约一分钟。
    2. Q:如何处理静电放电(ESD)?
    - A:佩戴防静电手环或手套,确保所有设备和机械都接地良好。还可以使用离子风枪来消除LED塑料透镜上的静电。
    3. Q:如何检查LED是否存在ESD损坏?
    - A:通过检查低电流下的“点亮”情况和正向电压(Vf)来验证。好的LED在低电流下的Vf应大于2.0V。

    总结和推荐


    LTST-C194KSKT SMD LED具有卓越的亮度、超薄设计和出色的可靠性。由于其高效率、低成本以及对各种焊接工艺的良好适应性,非常适合用于办公设备、通信设备和家用电器等广泛应用。对于希望在设计中使用可靠且易于安装的LED的工程师和设计师来说,这款产品是一个理想的选择。因此,强烈推荐使用此产品。

LTST-C194KSKT参数

参数
透镜形状 带平顶,矩形
波长 592nm
测试电流 20mA
显示颜色 黄色
视角 130°
透镜类型 透明
Vf-正向电压 2V
长*宽*高 450μm(高度)
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C194KSKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C194KSKT LTST-C194KSKT数据手册

LTST-C194KSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3335 ¥ 2.8181
10+ $ 0.1829 ¥ 1.5451
100+ $ 0.084 ¥ 0.7094
1000+ $ 0.066 ¥ 0.5577
5000+ $ 0.0562 ¥ 0.4746
10000+ $ 0.0508 ¥ 0.4289
25000+ $ 0.0464 ¥ 0.3924
50000+ $ 0.0441 ¥ 0.3726
100000+ $ 0.042 ¥ 0.3549
库存: 10972
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.81
