LTS-2301AWC

产品分类: LED显示器件
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 3.4mcd 7-Segment 红色 4.85mm 7mm 7mm 7mm DIP-10 通孔安装 6.1mm*7.4mm*10mm
供应商型号: UA-LTS-2301AWC
供应商: 海外现货
标准整包数: 50
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LTS-2301AWC

LTS-2301AWC概述

    LTS-2301AWC LED显示器技术手册

    产品简介

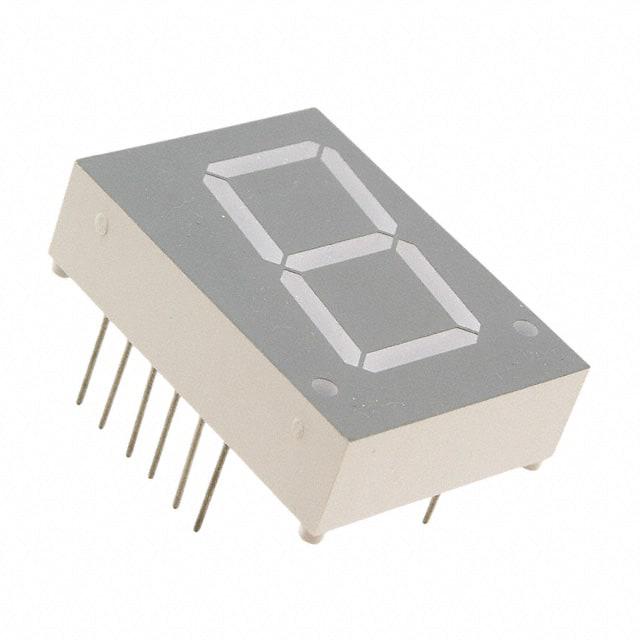

    LTS-2301AWC 是一款由 LITE-ON Technology Corp. 生产的单个数字显示组件,具有0.28英寸(7毫米)的高度。此产品专为低功耗设计,采用AlGaAs红光LED芯片(AlGaAs外延层在GaAs基板上)。该显示组件具有灰白相间的外观,非常适合用于需要高亮度、高对比度及宽视角的应用场合。

    技术参数


    - 尺寸: 0.28英寸(7毫米)高度
    - 电源要求: 低功率需求
    - 发光强度: 平均发光强度可达200至600微坎德拉(μcd),峰值电流为1毫安(mA)
    - 发射波长: 峰值发射波长为660纳米(nm),半峰全宽为35纳米(nm)
    - 驱动电流: 每段段落最大电流为1毫安(mA)
    - 电压范围: 正向电压(VF)为1.6至2.4伏特(V),反向电压(VR)为5伏特(V)
    - 绝对最大额定值: 每段的最大功率耗散为75毫瓦(mW),连续正向电流为每段30毫安(mA)

    产品特点和优势


    - 低功耗设计: 适合长时间使用且能效高的应用场景。
    - 卓越的外观: 采用灰色底面和白色段落,使显示效果更加清晰可见。
    - 高亮度和高对比度: 在各种光线条件下都能保持良好的可读性。
    - 可靠性高: 固态结构确保了较长的使用寿命。
    - 符合环保标准: 使用无铅封装,满足RoHS标准。

    应用案例和使用建议


    该显示器常用于工业控制面板、医疗器械、通信设备等场合。对于需要长期运行的设备来说,建议使用低压驱动来降低功耗并延长使用寿命。在实际使用时,可以根据具体的应用需求调整驱动电流以获得最佳效果。

    兼容性和支持


    - 兼容性: 该显示器与其他主流的LED驱动器兼容。
    - 支持和服务: 有关安装、配置和维护的具体指导资料可在官方网站或联系厂商获取。

    常见问题与解决方案


    - Q: 如何提高显示器亮度?
    - A: 适当增加驱动电流(但不超过额定值),同时注意散热管理。
    - Q: 显示器不亮怎么办?
    - A: 检查供电线路是否正常连接,确认驱动电流和电压设置是否正确。

    总结和推荐


    LTS-2301AWC 是一款高性能的单位数LED显示器,具有低功耗、高亮度、高对比度等特点。尤其适用于需要在恶劣环境下工作的设备。该产品在可靠性和耐用性方面表现优异,能够满足大多数工业应用的需求。我们强烈推荐这款产品给需要高质量LED显示器的客户。

LTS-2301AWC参数

参数
显示类型 7-Segment
分辨率(pixels) -
发光强度 3.4mcd
显示颜色 红色
背光颜色 -
显示高度 7mm
显示模式 -
触碰模式 -
接口方式 -
控制器类型 -
字符高度 7mm
视角 -
字符宽度 7mm
显示宽度 4.85mm
显示尺寸 -
长*宽*高 6.1mm*7.4mm*10mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTS-2301AWC数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LITE-ON TECHNOLOGY/台湾光宝科技 LTS-2301AWC LTS-2301AWC数据手册

LTS-2301AWC封装设计

查看详情并下载
Symbol
Footprint
3D Model
