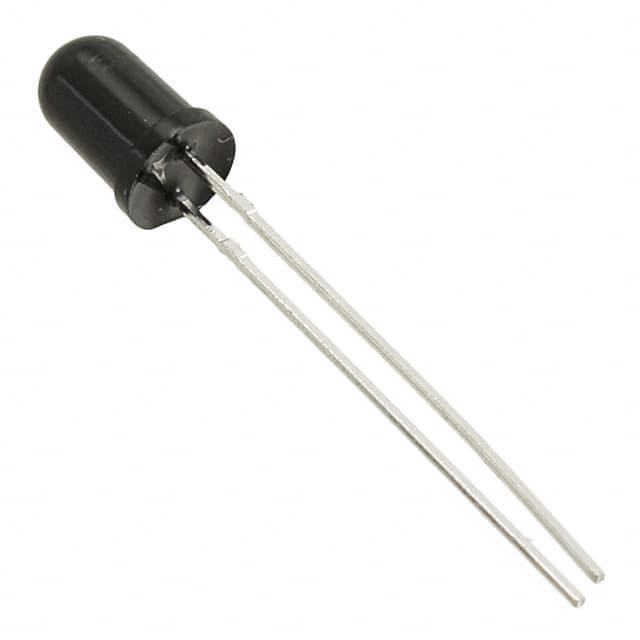

LTR-323DB

产品分类: 光电二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 900nm 60° 50ns 30V(DC) 光电晶体管 30nA 通孔安装 5.6mm*5.6mm*8.6mm
供应商型号: LTR-323DB
供应商: 云汉优选
标准整包数: 1000
LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 LTR-323DB

LTR-323DB概述


    产品简介


    LTR-323DB红外发射器和探测器是一款高性能的光电元器件,专为高灵敏度和高速度的光电信号处理设计。该产品广泛应用于各种电子设备中,如自动感应门、安防监控系统、家电遥控器及工业自动化控制等领域。

    技术参数


    - 反向击穿电压 \(V(BR)R\):30 V
    - 反向暗电流 \(ID(R)\):30 nA
    - 开路电压 \(VOC\):350 mV
    - 上升时间 \(Tr\):50 nsec
    - 下降时间 \(Tf\):50 nsec
    - 短路电流 \(IS\):8 μA(典型值)
    - 总电容 \(CT\):25 pF
    - 最大敏感波长 \(\lambda{SMAX}\):900 nm
    - 绝对最大额定值
    - 功率耗散:150 mW
    - 反向电压:30 V
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +100℃
    - 焊接温度(距离本体1.6 mm):260℃,持续5秒

    产品特点和优势


    LTR-323DB具有以下特点和优势:
    - 快速开关时间:响应速度快,适合高速信号处理。
    - 高灵敏度镜头:确保信号接收和传输的高效率。
    - 低结电容:降低电路延迟,提高系统性能。
    - 高截止频率:适用于高频操作环境。
    这些特性使其在多个应用领域表现出色,例如自动感应门系统可以利用其快速响应特性实现精确的运动检测,安防监控系统则可以借助其高灵敏度和稳定性能进行全天候监测。

    应用案例和使用建议


    应用案例:
    1. 自动感应门:利用LTR-323DB进行精确的红外信号检测,实现实时的人体移动捕捉,从而控制门的开启和关闭。
    2. 安防监控:在安防监控系统中,LTR-323DB作为红外探测器可以提高系统的灵敏度和稳定性,减少误报。
    3. 家电遥控器:在家电遥控器中,LTR-323DB用于红外信号的发射和接收,实现家电的远程控制。
    使用建议:
    - 在自动感应门应用中,可以将LTR-323DB安装在门两侧,以实现更宽的检测区域。
    - 在安防监控中,可以结合多个LTR-323DB形成网状覆盖,提高系统的安全性能。
    - 在家电遥控器中,为了提高遥控器的准确性和灵敏度,建议选择合适的发射功率和角度。

    兼容性和支持


    LTR-323DB在设计上充分考虑了与其他电子元器件的兼容性,支持多种接口标准,方便集成到不同的电路板设计中。此外,制造商提供详尽的技术文档和在线技术支持,帮助客户解决应用中的技术问题。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:在使用过程中发现设备反应迟钝。
    - 解决方案:检查电源供应是否稳定,确保设备工作在正常温度范围内。

    2. 问题:传感器信号不稳定。
    - 解决方案:确保发射器和接收器之间的对准精度,检查是否有遮挡物影响信号传输。
    3. 问题:设备功耗过高。
    - 解决方案:检查设备的工作模式,适当调整发射功率和工作周期,以减少不必要的能耗。

    总结和推荐


    LTR-323DB以其卓越的性能和可靠性,在多个应用领域中表现出色。它的快速响应、高灵敏度和稳定的电气特性使其成为许多高端应用的理想选择。因此,我们强烈推荐使用LTR-323DB,特别是对于那些需要高度精确和稳定性的应用场景。

LTR-323DB参数

参数
Vf-正向电压 -
显示颜色 -
光灵敏度 -
暗电流 30nA
辐射有效面积 -
最大反向电压 30V(DC)
视角 60°
二极管类型 光电晶体管
频谱范围 -
波长 900nm
颜色 - 增强 -
响应时间 50ns
长*宽*高 5.6mm*5.6mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

LTR-323DB数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTR-323DB LTR-323DB数据手册

LTR-323DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.4375
2000+ ¥ 0.42
3000+ ¥ 0.406
库存: 61000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 437.5
直接购买
加入购物车
