首页  >  产品百科  >  4N25M

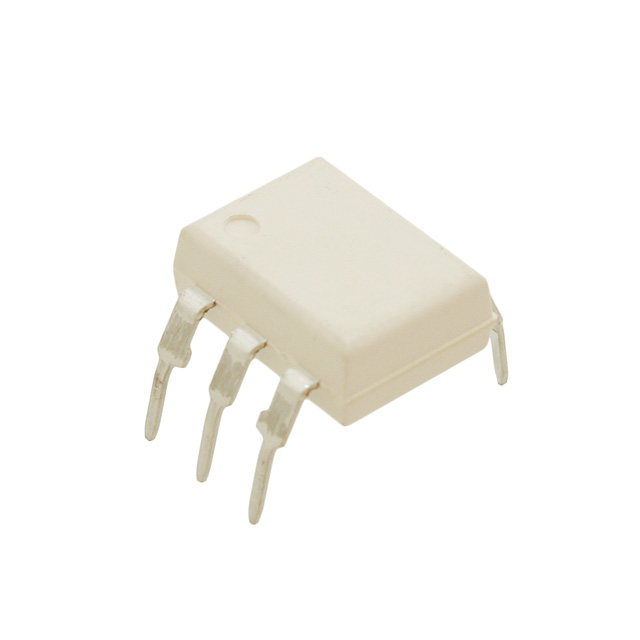

4N25M

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 光耦, 4N25系列, 通孔安装, 6针, PDIP封装
供应商型号: 4N25M-LIT
供应商: TME
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 4N25M

4N25M概述

    4N2X系列光耦技术手册

    1. 产品简介


    4N2X系列光耦是一种用于光电隔离和信号传输的电子元件。该系列主要包括4N25、4N26、4N27、4N28等型号。其主要功能是通过光耦合的方式将输入端和输出端隔离,广泛应用于自动化设备、通信设备、音频/视频设备以及电气仪器仪表等领域。

    2. 技术参数


    以下是各型号的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入端电流 | - | 80 | - | mA |
    | 输入端反向电压 | - | 6 | - | V |
    | 输出端集电极-发射极电压 | 30 | - | - | V |
    | 输出端集电极电流 | 100 | - | - | mA |
    | 隔离电压 | 2500 | - | 500 | Vrms |
    | 工作温度范围 | -55 | - | 100 | °C |

    3. 产品特点和优势


    4N2X系列光耦具备以下独特功能和优势:
    - 高电流转移比:最小电流转移比为10%,确保信号的高效传输。
    - 快速响应时间:典型响应时间为3μs,满足高速信号传输的需求。
    - 高隔离电压:不同系列具有不同的隔离电压(如4N25系列达到2500Vrms),确保良好的电气隔离效果。
    - 多种封装形式:包括DIP、宽间距、贴片封装等多种形式,适用于不同应用场景。
    - 安全认证:通过多项安全认证,如UL、TUV、DEMKO、CSA、cUL、VDE等,确保产品的可靠性和安全性。
    - 环保标准:符合RoHS指令,无有害物质。

    4. 应用案例和使用建议


    应用案例:
    - 混合基板高密度安装:适用于需要高密度安装的混合基板。
    - 可编程控制器:在自动化控制中实现电路的电气隔离和信号传输。
    使用建议:
    - 选择合适的封装形式:根据具体的应用需求选择DIP、宽间距或贴片封装。
    - 确保适当的电气连接:正确连接输入和输出引脚,避免短路现象。
    - 遵循焊接温度曲线:参考手册中的焊接温度曲线进行组装,确保良好的焊接质量。

    5. 兼容性和支持


    兼容性:
    - 与各种设备兼容:适用于大多数需要电气隔离的应用场景。
    - 支持多种封装:提供多种封装选项以满足不同需求。
    支持:
    - 客户支持:如有任何疑问或技术支持需求,请随时联系销售代表。
    - 持续改进:厂商持续提升产品质量、可靠性及功能设计,具体变更将在未来版本中发布。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题1:焊接过程中出现虚焊现象
    - 解决方案:确保焊接温度符合要求,参照手册中的焊接温度曲线进行操作。
    - 问题2:产品反向电压不足导致损坏
    - 解决方案:在设计电路时,确保输入端电压不超过规定的最大值。
    - 问题3:电流传输比不理想
    - 解决方案:检查输入电流是否在规定范围内,确保适当的输入条件。

    7. 总结和推荐


    综合评估:
    - 主要优点:高电流转移比、快速响应时间、高隔离电压、多样化的封装形式、安全认证及环保标准。
    - 推荐使用:4N2X系列光耦是一款高性能、高可靠性的光耦产品,非常适合于各种需要电气隔离和信号传输的应用场景。建议在实际应用中根据具体需求选择合适的型号和封装形式。
    通过以上详细的介绍和技术参数解析,希望读者能够对4N2X系列光耦有全面的了解,并能更好地应用到实际项目中。

4N25M参数

参数
数据速率 -
通道数量 1
长*宽*高 7.3mm*6.5mm*4mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N25M数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 4N25M 4N25M数据手册

4N25M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ $ 0.185 ¥ 1.4382
520+ $ 0.1596 ¥ 1.2362
1040+ $ 0.1366 ¥ 1.1134
2080+ $ 0.1266 ¥ 1.0312
10010+ $ 0.1088 ¥ 0.8943
100035+ $ 0.0966 ¥ 0.794
库存: 3514
起订量: 293 增量: 0
交货地:
最小起订量为:260
合计: ¥ 373.93
直接购买
加入购物车
