首页  >  产品百科  >  LTS-4510AG

LTS-4510AG

产品分类: LED显示器件
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 2.2mcd 7-Segment 0.4in 绿色 5.54mm 10.16mm 10.16mm 10.16mm DIP-14 通孔安装 5.08mm*9.8mm*18.75mm
供应商型号: 859-LTS-4510AG
供应商: Mouser
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LTS-4510AG

LTS-4510AG概述

    # LTS-4510AG 单位数字七段显示器技术手册

    产品简介


    基本介绍

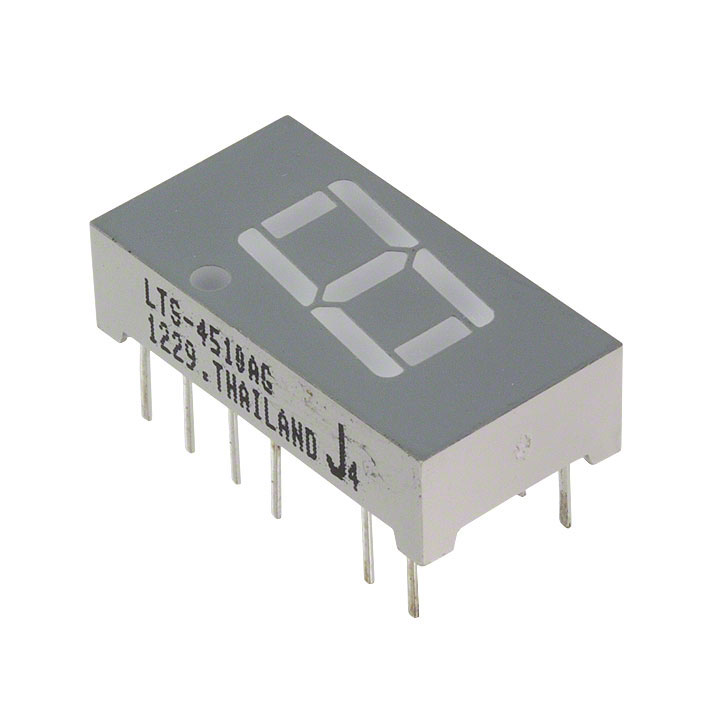

    LTS-4510AG 是由 LITE-ON Technology Corp. 生产的一款 0.4 英寸(10.16 毫米)单单位数字七段显示器。此款产品采用绿色 LED 芯片,基材为 GaP/GaP,拥有灰面和白段设计,提供卓越的字符外观和高亮度及高对比度,广泛适用于工业、商业以及消费电子领域。
    主要功能与应用领域
    - 功能:显示单个数字字符,具备连续均匀的七段段位设计,支持高亮度显示。
    - 应用领域:适用于各类仪表盘、仪器设备显示面板、家用电器显示屏以及各类商业显示系统。

    技术参数


    以下是 LTS-4510AG 的技术规格和性能参数:
    - 高度:0.4 英寸(10.16 毫米)
    - 封装尺寸:具体见内部电路图和封装维度说明。
    - 工作电压:每个段的正向电压范围为 2.1 至 2.6 伏特。
    - 峰值电流:每个段的最大脉冲电流为 100 毫安(1/10 负载周期,脉宽 0.1 毫秒)。
    - 持续电流:最大额定值为 75 毫瓦/段。
    - 逆向电压:每段逆向电压最大值为 5 伏特。
    - 工作温度范围:-35°C 至 +85°C。
    - 存储温度范围:-35°C 至 +85°C。
    - 发光参数:
    - 平均发光强度:800 至 2200 微坎德拉(IF=10 毫安)。
    - 主波长:569 纳米(IF=20 毫安)。

    产品特点和优势


    LTS-4510AG 的主要特点和优势如下:
    - 可靠性高:采用固态技术,确保长期稳定运行。
    - 高亮度与对比度:优秀的视觉效果,适合复杂工作环境。
    - 宽视角:提供更大的可见角度,适合多方位安装。
    - 均匀性好:各段发光均匀,显示效果一致。
    - 低功耗:满足节能需求,延长设备寿命。

    应用案例和使用建议


    使用场景
    LTS-4510AG 适用于各种需要精确数字显示的场合,如电子钟、温度计、计时器等设备。在医疗设备和工业自动化中,也可作为关键指示部件。
    使用建议
    - 在使用过程中注意控制电流,避免过载。
    - 安装时需确保散热良好,以维持最佳工作状态。
    - 考虑到高亮度需求,可搭配适当的光学组件提高显示效果。

    兼容性和支持


    兼容性
    LTS-4510AG 支持多种驱动电路设计,与大多数标准七段显示器兼容。其标准接口便于集成到现有系统中。
    支持信息
    制造商提供详尽的技术文档和支持服务,包括产品安装指南、维护手册和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示亮度不足 | 检查供电电压是否达到要求 |
    | 发热严重 | 改善散热措施,确保良好的空气流通 |
    | 字符显示不完整 | 检查连接线是否接触良好 |

    总结和推荐


    LTS-4510AG 以其高亮度、高可靠性和优异的显示效果成为电子元器件领域的优选产品。它在工业和消费电子领域具有广泛的适用性,是构建高效显示系统的理想选择。我们强烈推荐此产品用于需要高质量数字显示的应用场景。

LTS-4510AG参数

参数
显示高度 10.16mm
发光强度 2.2mcd
显示尺寸 0.4in
显示颜色 绿色
背光颜色 -
显示模式 -
显示类型 7-Segment
接口方式 -
字符高度 10.16mm
显示宽度 5.54mm
分辨率(pixels) -
控制器类型 -
触碰模式 -
字符宽度 10.16mm
视角 -
长*宽*高 5.08mm*9.8mm*18.75mm
通用封装 DIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTS-4510AG数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LITE-ON TECHNOLOGY/台湾光宝科技 LTS-4510AG LTS-4510AG数据手册

LTS-4510AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
