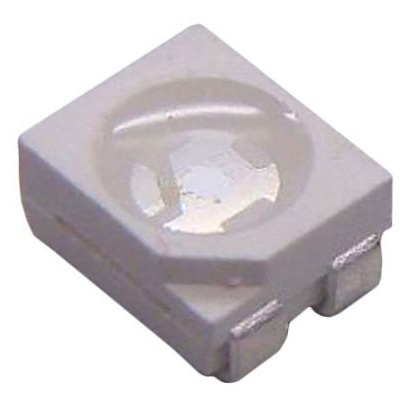

LTST-E680VEWT

产品分类: LED显示器件
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 红光LED, PLCC 4封装, 波长630 nm
供应商型号: 1689473
供应商: 海外现货
标准整包数: 2000
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LTST-E680VEWT

LTST-E680VEWT概述

    LTST-E680VEWT SMD LED 技术手册解析

    1. 产品简介


    LTST-E680VEWT 是一款来自 LITE-ON Technology Corp. 的表面贴装二极管(SMD LED)。它适用于多种自动化电路板组装和空间敏感型应用,广泛应用于电信、办公自动化、家用电器和工业设备等领域。

    2. 技术参数


    - 电气特性:
    - 功率耗散:150 mW
    - 峰值正向电流:100 mA(1/10 功率周期,0.1 毫秒脉冲宽度)
    - 直流正向电流:50 mA
    - 反向电压:5 V
    - 驱动电压:2.5 V(典型值)
    - 工作环境:
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 光学特性:
    - 发光强度:1120 mcd 至 4500 mcd(IF = 50mA)
    - 视角:120°(2θ1/2)
    - 主波长:618 nm 至 628 nm
    - 半宽谱线:15 nm
    - 反向电流:10 μA(VR = 5V)

    3. 产品特点和优势


    - 环保设计:符合 RoHS 标准,对环境友好。
    - 封装特性:采用 EIA STD 包装,适应自动化放置设备,兼容红外回流焊接工艺。
    - 预处理加速:达到 JEDEC Level 3 标准,提高可靠性。
    - 应用范围广:适用于多种电子设备,如手机、笔记本电脑、网络系统等。

    4. 应用案例和使用建议


    - 应用案例:用于电信、办公自动化设备、家用电器和工业设备中的状态指示灯。
    - 使用建议:
    - 在焊接过程中,遵循制造商推荐的回流焊接条件,确保可靠连接。
    - 使用导电手腕带或防静电手套进行操作,避免静电损坏。
    - 确保操作台和设备接地良好,减少静电影响。

    5. 兼容性和支持


    - 兼容性:兼容自动放置设备,支持红外回流焊接。
    - 厂商支持:提供详细的焊接条件和预防静电损坏的方法,确保产品长期可靠运行。

    6. 常见问题与解决方案


    - 问题:LED 不亮或亮度不均匀。
    - 解决方案:检查驱动电路中的电流限制电阻是否正确设置;避免静电损坏。

    7. 总结和推荐


    总结:LTST-E680VEWT SMD LED 在设计上注重环保和高可靠性,适合多种应用场合。通过严格的质量控制和测试,确保其长期稳定运行。
    推荐:强烈推荐,尤其是对于需要高可靠性和广泛应用范围的应用场景。

LTST-E680VEWT参数

参数
背光颜色 -
字符宽度 -
显示宽度 -
显示颜色 红色,透明
分辨率(pixels) -
字符高度 -
显示类型 -
显示模式 -
视角 120°
控制器类型 -
显示高度 -
显示尺寸 -
触碰模式 -
发光强度 4.5cd
接口方式 -
长*宽*高 3.5mm*2.8mm*1.9mm
通用封装 PLCC-4
零件状态 在售
包装方式 卷带包装

LTST-E680VEWT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-E680VEWT LTST-E680VEWT数据手册

LTST-E680VEWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.3405
4000+ ¥ 1.3076
8000+ ¥ 1.2874
库存: 0
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 0
