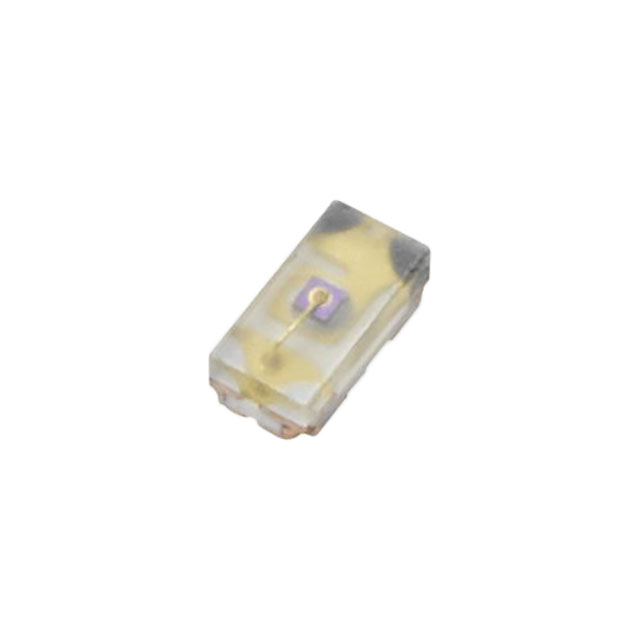

LTST-C281TBKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 蓝光LED, 1006 (0402)封装, 波长475 nm, 1 x 0.5 x 0.35mm
供应商型号: LTST-C281TBKT 0402
供应商: 国内现货
标准整包数: 5000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-C281TBKT

LTST-C281TBKT概述

    LITE-ON LTST-C281TBKT SMD LED 技术手册解析

    1. 产品简介


    产品类型:表面贴装(SMD)发光二极管(LED)
    主要功能:提供照明指示,具有低功耗、高效能的特点。
    应用领域:广泛应用于通信设备、办公自动化、家用电器、工业设备等领域。尤其适用于键盘背光、状态指示、微型显示器、信号和符号照明。

    2. 技术参数


    | 参数 | 描述 | 单位 | 最小值 | 典型值 | 最大值 | 条件 |
    ||
    | 功率耗散 | 允许的最大功率 | mW | - | - | 76 | Ta=25°C |
    | 峰值正向电流 | 瞬时脉冲电流 | mA | - | - | 100 | 1/10 Duty Cycle, 0.1ms Pulse Width |
    | 直流正向电流 | 持续电流 | mA | - | - | 20 | Ta=25°C |
    | 工作温度范围 | - | °C | -20 | - | 80 | - |
    | 存储温度范围 | - | °C | -30 | - | 100 | - |
    | 发光强度 | 视角半宽度发光强度 | mcd | 28.0 | - | 180.0 | IF = 20mA |
    | 视角半宽度 | - | ° | 130 | - | - | - |
    | 主波长 | - | nm | 465.0 | - | 475.0 | IF = 20mA |
    | 正向电压 | - | V | 2.80 | - | 3.80 | IF = 20mA |

    3. 产品特点和优势


    特点:
    - 符合RoHS标准,环保无害。
    - 极薄设计(0.35H mm),适合空间敏感的应用。
    - 高亮度InGaN芯片LED。
    - 使用EIA STD包装,兼容IC和自动贴装设备。
    - 可以承受红外回流焊接工艺。
    优势:
    - 超高亮度,特别适合需要明亮显示的场合。
    - 小巧轻便的设计使其非常适合于空间受限的应用。
    - 符合各种行业标准,确保了广泛的适用性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 移动电话、笔记本电脑、网络系统、家用电器、室内标志板等。
    使用建议:
    - 在使用过程中,避免使用未指定的化学液体清洁LED,可以使用乙醇或异丙醇进行清洗。
    - 推荐在焊接过程中使用合理的焊接条件,以确保可靠性和一致性。

    5. 兼容性和支持


    兼容性:
    - 兼容自动贴装设备和红外回流焊接工艺。
    - 与常见的电子元件和设备兼容。
    支持和维护:
    - LITE-ON提供了详细的用户指南和技术支持服务。
    - 提供了可靠性测试结果和焊锡能力测试,确保长期稳定运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 清洁LED时损伤 | 使用乙醇或异丙醇进行温和清洗 |
    | 温度过高损坏LED | 控制焊接温度,避免超过260°C |
    | LED反向电压过高 | 确保使用时符合正向驱动方法 |

    7. 总结和推荐


    总结:
    - LTST-C281TBKT 是一款高性能的SMD LED,具有出色的光电特性和可靠性。
    - 设计小巧轻便,适合多种应用场合。
    - 符合行业标准,确保了广泛的适用性和可靠性。
    推荐:
    - 我们强烈推荐这款产品用于需要高强度、高可靠性的应用场景。它在多个领域中的广泛应用证明了其卓越的性能和稳定性。

LTST-C281TBKT参数

参数
视角 130°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 465.0-475.0@20mA
测试电流 20mA
显示颜色 无色,蓝色
长*宽*高 450μm(高度)
通用封装 0402
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LTST-C281TBKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-C281TBKT LTST-C281TBKT数据手册

LTST-C281TBKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
