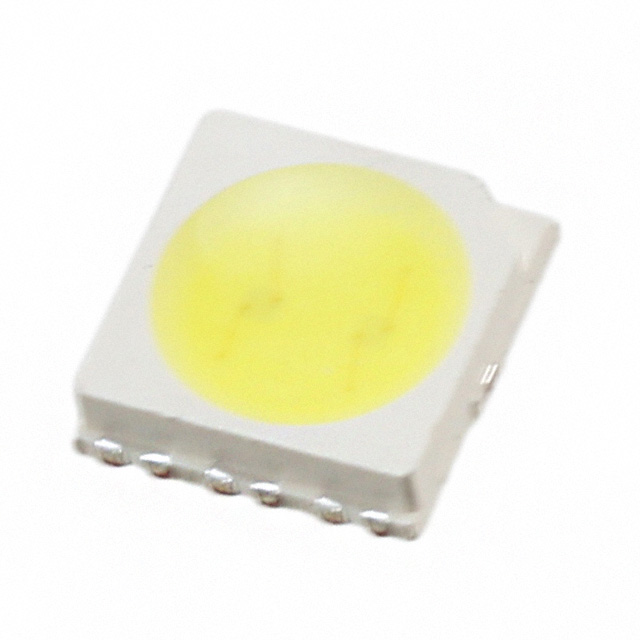

LTPL-P00DWS57

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 5.7μm(K) 120° 3.27V 40mA 圆形 冷色 5050 贴片安装 5.4mm*5mm*1.4mm
供应商型号: 859-LTPL-P00DWS57
供应商: Mouser
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTPL-P00DWS57

LTPL-P00DWS57概述

    LTPL-P00DWS57 高功率LED产品概述

    1. 产品简介


    LTPL-P00DWS57 是一款由 LITE-ON Technology Corp. 开发的高功率LED,它结合了发光二极管(LED)的长期可靠性和传统照明的亮度。该产品体积小,效率高,能为固态照明系统提供前所未有的设计自由度和亮度。该产品适用于多种环境,如车载阅读灯、便携式灯具、交通信号灯、景观照明、商业及住宅建筑照明等。

    2. 技术参数


    - 绝对最大额定值:
    - 功率耗散:Po ≤ 0.6 W
    - 正向电流(连续):IF ≤ 180 mA
    - 正向脉冲电流(1/10 脉冲宽度,100 ms):IFP ≤ 200 mA
    - 反向电压:VR ≤ 5 V
    - 结温:Tj ≤ 115 °C
    - 热阻(结至壳体):Rth, J-C ≤ 12.16 °C/W
    - 热阻(结至环境):Rth, J-A ≤ 19.66 °C/W
    - 操作温度范围:Topr -40 至 85 °C
    - 存储温度范围:Tstg -40 至 100 °C
    - 电光特性:
    - 正向电压(IF = 150 mA):VF 2.7 ~ 3.8 V
    - 发光通量(IF = 150 mA):ΦV 39.8 ~ 73.5 lm
    - 反向电流(VR = 5 V):IR ≤ 100 μA
    - 显色指数(IF = 150 mA):CRI ≥ 70
    - 半值角(IF = 150 mA):2θ1/2 120°
    - 色坐标(IF = 150 mA):Cx 0.330, Cy 0.342

    3. 产品特点和优势


    - 高效率:结合LED的长寿命和可靠性,提供了出色的亮度。
    - 瞬时点亮:不到100纳秒即可点亮。
    - 低电压直流驱动:适用于需要低电压的应用。
    - 低热阻:确保高效散热,延长使用寿命。
    - 符合RoHS标准:环保设计,符合欧盟环保法规。
    - 铅焊兼容:可进行无铅回流焊。

    4. 应用案例和使用建议


    LTPL-P00DWS57 在多种环境中广泛应用,例如:
    - 车载阅读灯:适合车内阅读灯使用。
    - 便携式灯具:适合手电筒、自行车灯等。
    - 装饰照明:用于户外装饰照明。
    - 安全和安防照明:适合道路标志和安全设施。
    使用建议:
    - 在并联多个LED时,推荐使用电流限制电阻来确保均匀亮度。
    - 处理时应注意静电防护,避免静电损坏。

    5. 兼容性和支持


    - 兼容性:该产品兼容多种焊接工艺,如回流焊和手工焊。
    - 支持:厂商提供详尽的技术文档和售后服务,支持快速响应和问题解决。

    6. 常见问题与解决方案


    - Q1: 静电损伤如何检测?
    - A1: 检查LED在低电流下的点亮情况和正向电压VF。

    - Q2: 如何处理存储时间过长的LED?
    - A2: 存储超过72小时后,建议烘烤LED至少48小时后再使用。

    7. 总结和推荐


    LTPL-P00DWS57 高功率LED是一款设计先进、性能卓越的产品,具有高亮度、长寿命、低热阻等显著优势,特别适合应用于汽车、便携式设备、交通信号灯等多个领域。考虑到其高可靠性和易于使用的特性,我们强烈推荐使用此产品。

LTPL-P00DWS57参数

参数
透镜形状 圆形
波长 5.7μm(K)
测试电流 40mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 3.27V
长*宽*高 5.4mm*5mm*1.4mm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTPL-P00DWS57数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTPL-P00DWS57 LTPL-P00DWS57数据手册

LTPL-P00DWS57封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
10+ $ 0.5693 ¥ 4.8102
100+ $ 0.3597 ¥ 3.0395
500+ $ 0.311 ¥ 2.6283
1000+ $ 0.2711 ¥ 2.2906
2000+ $ 0.2408 ¥ 2.0351
10000+ $ 0.2258 ¥ 1.9076
25000+ $ 0.2174 ¥ 1.8366
库存: 8421
起订量: 1 增量: 1
