首页  >  产品百科  >  LSHD-A101

LSHD-A101

产品分类: LED显示器件
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 9mcd 7-Segment 0.3in 红色 3.94mm 7.62mm 7.62mm 7.62mm DIP-10 通孔安装 6.09mm*7.62mm*12.7mm
供应商型号: D-LSHD-A101
供应商: Future
标准整包数: 39

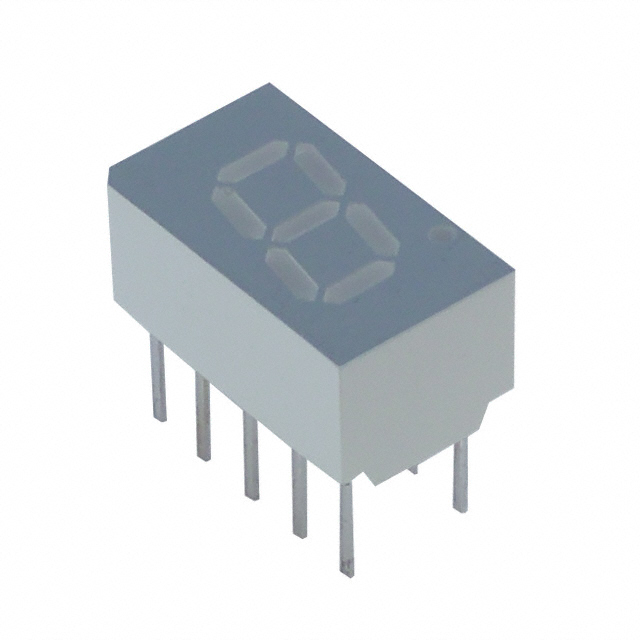

LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LSHD-A101

LSHD-A101概述

    电子元器件产品技术手册:LSHD-A101 LED Display

    产品简介


    LSHD-A101是由LITE-ON Technology Corp.生产的单字数字显示装置,适用于各种需要高亮度、高对比度和宽视角的场合。这款LED显示器采用了0.3英寸(7.62毫米)的高度设计,非常适合仪表板、数字钟表和各种工业设备的应用。

    技术参数


    以下是LSHD-A101的主要技术规格和性能参数:
    - 尺寸:0.3英寸(7.62毫米)
    - 峰值电流:每段最大90mA(频率1KHz,占空比15%)
    - 连续电流:每段最大25mA
    - 峰值功率消耗:每段最大70mW
    - 反向电压:每段最大5V
    - 操作温度范围:-35°C到+105°C
    - 存储温度范围:-35°C到+105°C
    - 焊接条件:距离底平面1/16英寸,260°C下3秒
    - 平均发光强度:IF=1mA时,最小200μcd;IF=10mA时,典型值3400μcd
    - 峰值发射波长:IF=20mA时,650nm
    - 半峰宽:IF=20mA时,20nm
    - 正向电压:IF=20mA时,2.1V至2.6V
    - 反向电流:VR=5V时,100μA
    - 光强匹配比:IF=1mA时,2:1

    产品特点和优势


    - 高亮度和高对比度:LSHD-A101具备高达9000μcd的平均发光强度,保证了优异的显示效果。
    - 低功耗:最大功率消耗仅为每段70mW,非常适合于需要节能的应用。
    - 宽视角:提供了良好的视角范围,使得显示器在各个方向上都能保持良好的可见性。
    - 卓越的均匀性:光灰色表面搭配白色段落,确保了各段之间的均匀一致性。
    - 固体可靠性:采用高质量的AS-AlInGaP红光LED芯片,具备高度的可靠性。

    应用案例和使用建议


    LSHD-A101适用于各种需要清晰显示数字信息的场合,如车载仪表板、家用电器显示屏等。例如,在车载应用中,高亮度和宽视角特性能够确保驾驶员在不同光线条件下都能清楚地看到数字信息。为了延长使用寿命和确保最佳性能,建议遵循以下使用建议:
    - 确保电路设计合理,避免过载;
    - 定期检查焊接点以防止虚焊;
    - 保持适当的散热措施,特别是在高负载情况下。

    兼容性和支持


    LSHD-A101具有较高的兼容性,可以轻松集成到现有的电子系统中。LITE-ON Technology Corp.提供详尽的技术文档和支持服务,以帮助用户解决问题并确保最佳性能。

    常见问题与解决方案


    - Q: 显示器亮度不足
    - A: 检查输入电流是否达到要求的水平,调整驱动电路确保足够的电流。

    - Q: 显示字符不完整
    - A: 检查连接线是否有松动或损坏,重新焊接或更换连接线。
    - Q: 温度过高导致亮度下降
    - A: 使用散热片或其他散热方式改善散热条件,避免过热。

    总结和推荐


    综上所述,LSHD-A101是一款功能强大、性能优越的LED显示器,具备高亮度、高对比度和宽视角等显著优势。通过合理的设计和维护,LSHD-A101能够为各种应用场景提供出色的显示效果。因此,强烈推荐用户选择LSHD-A101作为其电子系统的一部分。

LSHD-A101参数

参数
视角 -
字符宽度 7.62mm
背光颜色 -
显示颜色 红色
控制器类型 -
显示宽度 3.94mm
显示模式 -
分辨率(pixels) -
接口方式 -
显示尺寸 0.3in
显示类型 7-Segment
显示高度 7.62mm
触碰模式 -
发光强度 9mcd
字符高度 7.62mm
长*宽*高 6.09mm*7.62mm*12.7mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

LSHD-A101数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 LED显示器件 LITE-ON TECHNOLOGY/台湾光宝科技 LSHD-A101 LSHD-A101数据手册

LSHD-A101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
39+ $ 0.5016 ¥ 4.2757
156+ $ 0.4859 ¥ 4.1785
585+ $ 0.4648 ¥ 4.0328
1170+ $ 0.451 ¥ 3.9149
2925+ $ 0.432 ¥ 3.718
库存: 975
起订量: 39 增量: 39
交货地:
最小起订量为:39
合计: ¥ 166.75
